ハーネスカプラー補修KIT
【CB750F/900F/1100F/1100R】

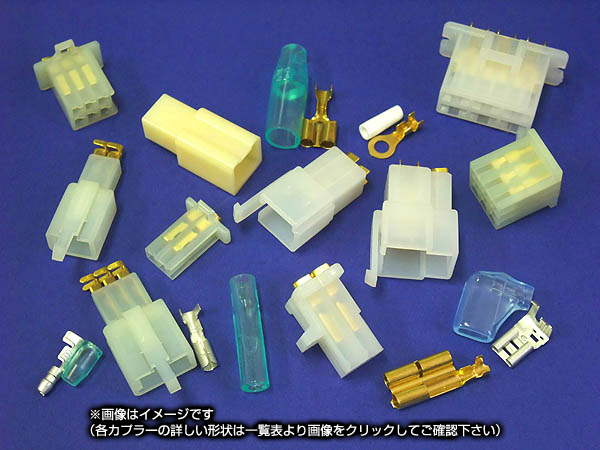

ハーネスに使われているカプラーを補修用として単体で用意しました。
カプラーには端子がセットで付いています。
対応車種=CB750F(RC04)、CB900F(SC01/SC09)、CB1100F(SC11)、CB1100R(SC05/SC08)
車両の年式・仕向け地の仕様により種類の違うカプラーが使われている場合があります。また古い車両の為、他の部品を流用して修理されている場合もあります。使用部分のカプラーをよく確認の上、ご購入下さい。
価格は1個の価格です。複数個必要な場合はカゴに入れた後、数量を変更して下さい。

ハーネスカプラー補修KIT
名称 使用箇所 品番 価格
(税抜き)
250型2P
メスカプラ
ヒューズボックスのヒューズボックス側 07-0101-030001 \240
250型2P
オスカプラ
ヒューズボックスのメインハーネス側 07-0101-030002 \240
250型3P
メスカプラ
ヒューズボックスのヒューズボックス側 07-0101-030003 \280
250型3P
オスカプラ
ヒューズボックスのメインハーネス側 07-0101-030004 \280
250型4P
メスカプラ
レギュレータのメインハーネス側 07-0101-030005 \320
250型4P
オスカプラ
レギュレータのレギュレータ側
スターターリレーのメインハーネス側
07-0101-030006 \320
250型6P
メスカプラ
レギュレータのレギュレータ側 07-0101-030007 \400
250型6P
オスカプラ
レギュレータのステーターコイル側
メインキーのメインハーネス側
テールランプのメインハーネス側
07-0101-030008 \400
110型2P
メスカプラ
クラッチ側ハンドルスイッチホーンカプラーのメインハーネス側
リヤブレーキスイッチのメインハーネス側
07-0101-030009 \200
110型2P
オスカプラ
クラッチ側ハンドルスイッチホーンカプラーのハンドルスイッチ側
リヤブレーキスイッチのリヤブレーキスイッチ側
07-0101-030010 \200
110型3P
メスカプラ
ウインカーリレーのウインカーリレー側
(CB1100F/1100RD用 年式・仕向地によって異なる場合があります。現車を確認下さい)
07-0101-030011 \240
110型3P
オスカプラ
ウインカーリレーのメインハーネス側
(CB1100F/1100RD用 年式・仕向地によって異なる場合があります。現車を確認下さい)
07-0101-030012 \240
110型4P
メスカプラ
イグニッションコイルサブハーネスのメインハーネス側 07-0101-030013 \160
110型4P
オスカプラ
イグニッションコイルサブハーネスのサブハーネス側 07-0101-030014 \160
110型6P
メスカプラ
スパークユニットのメインハーネス側
パルサージェネレーターのメインハーネス側
07-0101-030015 \280
110型6P
オスカプラ
スパークユニットのスパークユニット側
パルサージェネレーターのパルサージェネレーター側
07-0101-030016 \280
110型9P
メスカプラ
アクセル側ハンドルスイッチメインカプラーのハンドルスイッチ側
クラッチ側ハンドルスイッチメインカプラーのハンドルスイッチ側
メーターユニットのメーターユニット側
07-0101-030017 \360
110型9P
オスカプラ
アクセル側ハンドルスイッチメインカプラーのメインハーネス側
クラッチ側ハンドルスイッチメインカプラーのメインハーネス側
メーターユニットのメインハーネス側
07-0101-030018 \360
丸ギボシ端子
メス
ニュートラルスイッチ端子
ポジションランプのメインハーネス側
07-0101-030019 \40
丸ギボシ端子
オス
ウインカーのウインカー端子側
ポジションランプのポジションランプ側
07-0101-030020 \40
丸型ターミナル
4mm
オイルプレッシャースイッチ端子 07-0101-030021 \70
2マタ
丸ギボシ端子
クラッチ側ハンドルスイッチのハンドルスイッチ側ウインカー端子 07-0101-030022 \100
3マタ
丸ギボシ端子
ヘッドライト内アース端子のメインハーネス側
(スリーブは無いので、ビニールテープや熱収縮チューブ等で絶縁して下さい)
07-0101-030023 \70
250型旗型
メス端子
ウインカーリレーのメインハーネス側
(CB750F/900F/1100RB/1100RC用 年式・仕向地によって異なる場合があります。現車を確認下さい)
07-0101-030024 \160
250型
メス端子
イグニッションコイルのイグニッションコイルサブハーネス側 07-0101-030025 \40
250型カプラ用
メス端子
250型カプラ用の補修用端子
(カプラ用メス端子はオスカプラに差し込んで使用します)
07-0101-030026 \30
250型カプラ用
オス端子
250型カプラ用の補修用端子
(カプラ用オス端子はメスカプラに差し込んで使用します)
07-0101-030027 \30
110型カプラ用
メス端子
110型カプラ用の補修用端子
(カプラ用メス端子はオスカプラに差し込んで使用します)
07-0101-030028 \30
110型カプラ用
オス端子
110型カプラ用の補修用端子
(カプラ用オス端子はメスカプラに差し込んで使用します)
07-0101-030029 \30
