ZX10R リヤキャリパーサポート
ショップさんからの依頼でZX10Rにブレンボ2ポットレーシングキャリパー（取付けピッチ64mm）を装着することになりました。
ショップの方も色々と調べたらしいのですが、市販のキャリパーサポートは販売されておらず、当方でワンオフ作製しました。

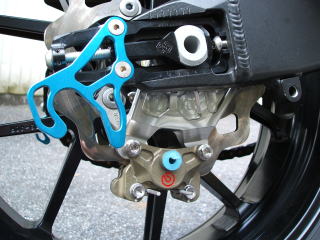

画像は入庫段階の状態ですが、この車両、ビトーのマグタンを始め、既にかなり手が入っていました。 |
|
|
|
|
 |
|
実車からの寸法取り、CADでのデータ作製を終えて、専用ソフトで各解析を行いました。

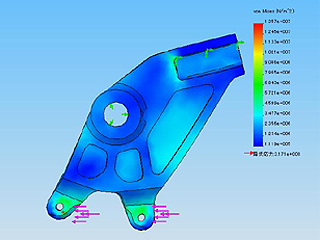

画像は応力分布の解析結果です。
実物を切削する前にパーツの強い部分、弱い部分が数値で確認＆修正できるので効率的かつ確実な作業が可能になります。 |
|
|
|
|
 |
|

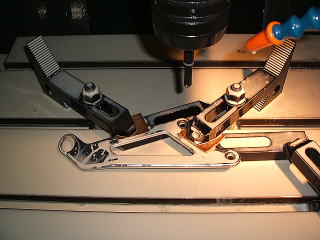

解析結果の確認後、CADのデータを工作機械で使用できるデータに変換し、切削作業に入ります。
切削は非常に時間の掛かる工程で、このサポートの場合、朝から切削を開始して、夕方まで掛かってしまいました。
今回の作業にはマシニングを使用し、切削・工具交換ともある程度自動で進めています。 |
|
|
|
|
 |
|

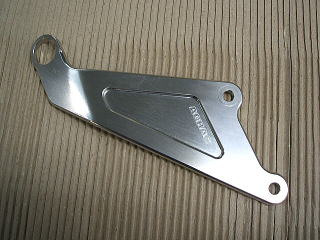

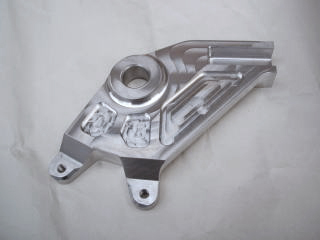

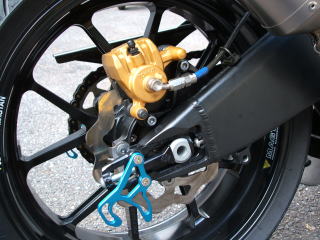

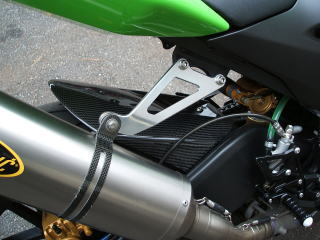

見た目の収まりも良い感じで仕上がりました。
今回はアルマイト無しでの依頼でしたので、このまま納品させていただきました。
フロント用キャリパーサポートであれば各メーカーから色々と市販品が出ているのですが、リヤ用は極端に少なく、自分の車両用のサポートが無い場合があります。
そんな時はワンオフ製作を考えてはいかがでしょうか。 |
|
