ホイール換装用カラー作製
ショップさんからの依頼で、ZRX1200スイングアームにZX10Rホイールをフィッティングさせ、それをZRX400に取り付ける作業を行いました。
ZRX1200スイングアームにZX10Rホイールを取り付ける際、シャフト径は同じですがスイングアーム幅がわずかに広い為、カラーを新たに作製しました。

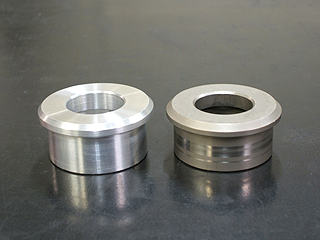

左が今回作製したカラー、右がノーマルです。
今回作製したカラーはツバ付で形が複雑な為、少し値段が高くなってしまいましたが、簡単なものだと\1,000程で作製可能です。 |
|
|
 |
|
リヤハブ スプロケット座面追込み
ZX10RホイールをZRX400に取り付ける場合、そのままではチェーンラインがずれてしまいます。
今回はスプロケット座面を追い込むことで対応しました。

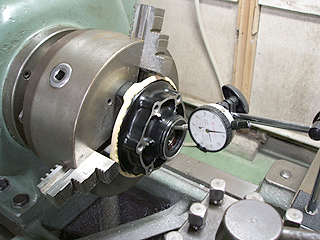

作業には旋盤を使用し、ハブをくわえた際切削面が振れないようにダイヤルゲージを使い面を出しました。
ショップさんから切削量の指示がありましたので、指示通り座面を追い込み、作業完了です。

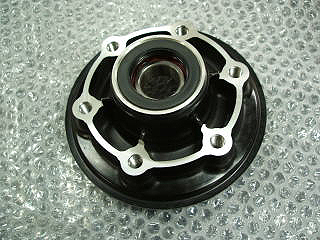

ちょっとわかり難いのですが、下の写真が座面を追い込んだ状態です。
車両への組付けはショップさんが行うということで、今回はこのまま納品させていただきました。 |
|
|
|
 |
|
|
| リヤハブスプロケット取付け面追込み加工（参考価格￥7,000）、 ホイール換装用カラー作製（参考価格￥4,000） |
|
※参考価格には加工検討技術料、図面作成費等を含んでいます。
※作業役務費用は宅急便コレクトによるカード決済はできません。
※参考価格は税抜価格です。
※作業内容により価格は変動します。各作業内容の価格は参考価格ですので、あくまでも目安としてご覧下さい。
※見積りは無料ですので、お気軽にご相談下さい。
※送料はお客様負担となります。 |
|
