ダイマグホイール
ベアリングはめ合い部分の修正
ダイマグホイールの修正の依頼です。

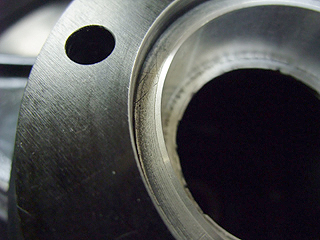

拝見すると、ベアリングはめ合い部分が削れてしまって、ベアリングが全く固定できていません。
手で触っただけでベアリングがガタガタと動く状態です。

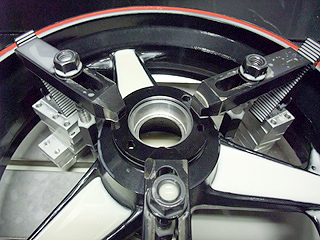

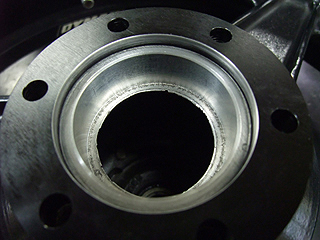

まずはベアリングがはまる部分を一回り削って拡大します。 |
|
|
|
|
 |
|
外径がオーバーサイズのベアリングがあれば、それをはめ込むのですが、丁度良いサイズのベアリングはありません。

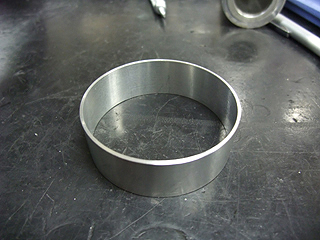

そこでスリーブを使用する事にしました。
ベアリングを圧入する部分ですので、外径・内径共に精度の高い加工が要求されます。
今回も1/100mm単位での加工となりました。
|
|
|
|
|
 |
|
永久固定用のネジロック剤を塗ってスリーブを圧入・固定します。
左はスリーブ圧入後の写真です。
良くわからないと思いますので、写真を拡大してみると… |
|
|
|
|
 |
|
|
|
|
|
 |
|

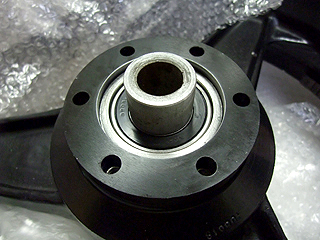

新品のベアリングをはめて作業完了です。
入庫時に付いていたベアリングですが、かなり動きが渋い状態でした。そのような状態で走行を続けてしまったのでホイールに過度な負担がかかり、ハブが削れてしまったのかもしれません。 |
|
|
| ホイール、ベアリングはめ合い部分修正（参考価格￥26,000） |
|
※参考価格には加工検討技術料、図面作成費等を含んでいます。
※作業役務費用は宅急便コレクトによるカード決済はできません。
※参考価格は税抜価格です。
※作業内容により価格は変動します。各作業内容の価格は参考価格ですので、あくまでも目安としてご覧下さい。
※見積りは無料ですので、お気軽にご相談下さい。
※送料はお客様負担となります。 |
|
