NSR250ドリブンフランジ加工

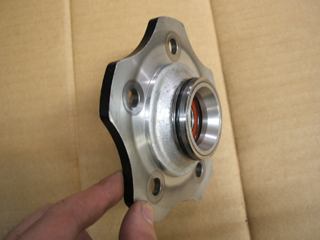

NSR250は本来ドリブンフランジの内側にスプロケットが付いています（写真親指が触れている部分）
今回、NSRホイールを他機種へ流用する為スプロケットを外側へオフセットさせなければなりません。
そこでドリブンフランジの外側へ（写真人差し指が触れている部分）スプロケットを取付ける加工を行いました。 |
|
|
|
|
 |
|

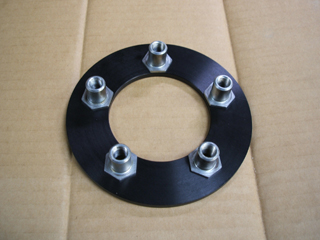

| 従来フィキシングボルトはスプロケットに取付けられるのですが、今回はスプロケットを移動させるので代わりのスペーサーを造り、フィキシングボルトを取付けます。 |
|
|
|
|
 |
|

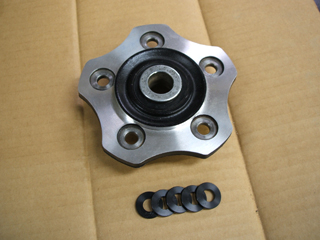

ドリブンフランジ外側にスプロケットが取付けられるよう、平らに切削します。
またボルト取付用の座繰りがありますので、小さなスペーサーを作製し座繰り部分にはめ込みます。 |
|
|
|
|
 |
|

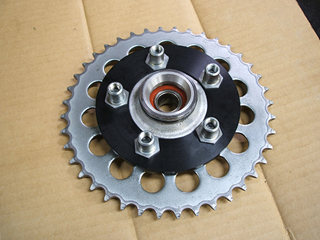

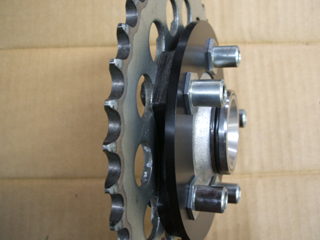

| ドリブンフランジをサンドイッチするように、内側にはフィキシングボルトを取付けたスペーサー、外側にはスプロケットが装着できました。 |
|
|
|
 |
|
