ROST ゲームギアRGB映像出力化

つい最近、初めてゲームギアなる物を手にしGGアレスタ＆GGアレスタⅡを遊んだのですが、これが大変すばらしい。
あまりの感動に勢いあまってゲームギアのRGB出力化まで考える始末。
ぐぐったら色々出てきたので、早速自分なりにまとめてみたり。　配線図＞■

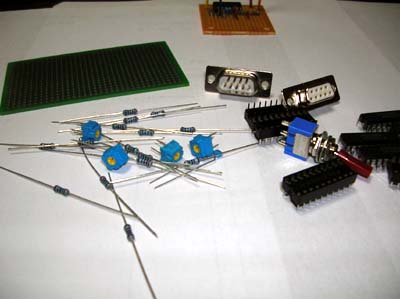

早速いろいろ部品買ってきちゃったーの図

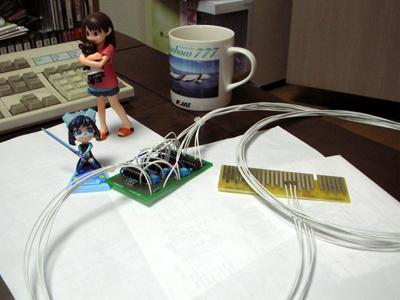

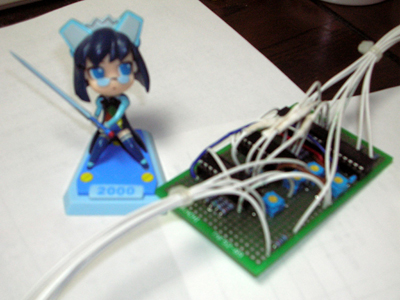

できたーでもゲームギアからの入力ラインは、周りのノイズを拾いやすいので、あとで金属シールドをかぶせるよ。

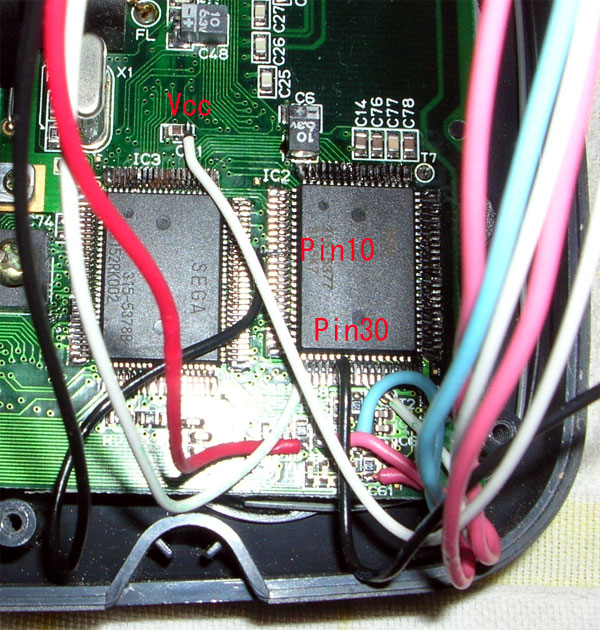

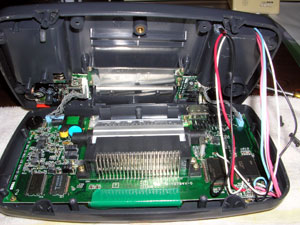

ゲームギアの中はこうなっているでよ。いわゆる2ASICとか呼ばれている２チップタイプ。（前期型）

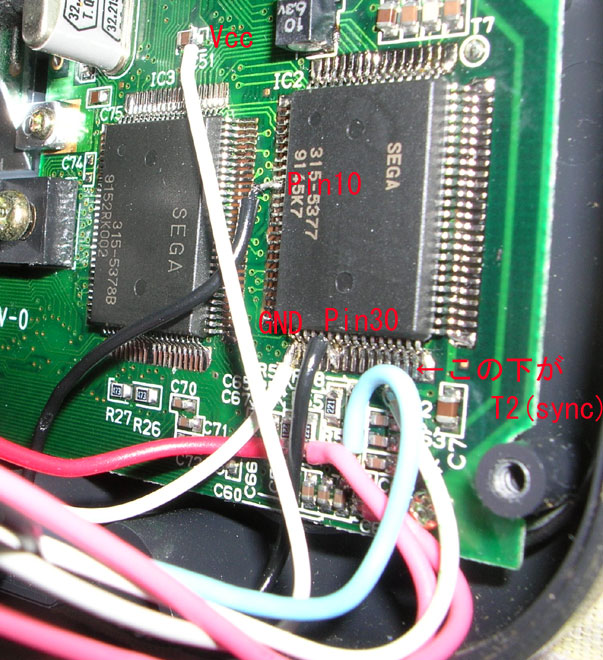

他のサイトで紹介されているポイントで結線していないのがミソ。ハンダ付けしやすい場所を選んだつもりだから、間違えにくいでしょ。（Pin 10とPin 30への結線だけは、どうにもならんけど）写真だと分かりづらいけど、GNDはチップのいちばん左下の足に結線ね。元々割と大きめにハンダが盛ってあるから、ハンダ付けしやすいかと。

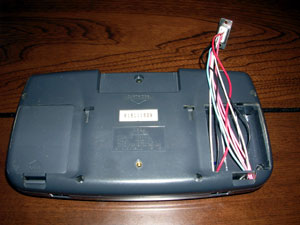

電池の収納スペースを切り欠いて配線を外へ。もうこの本体は携帯するつもりがないから、これでいいのだ。

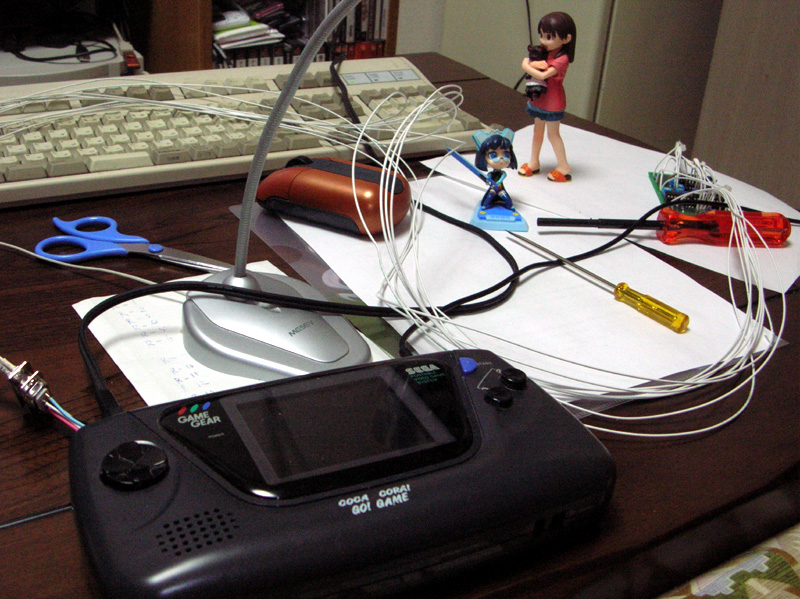

本体と繋がるーの図
プレイしやすいようにと思ってケーブルを長めにしたもんだから、しっちゃかめっちゃか。

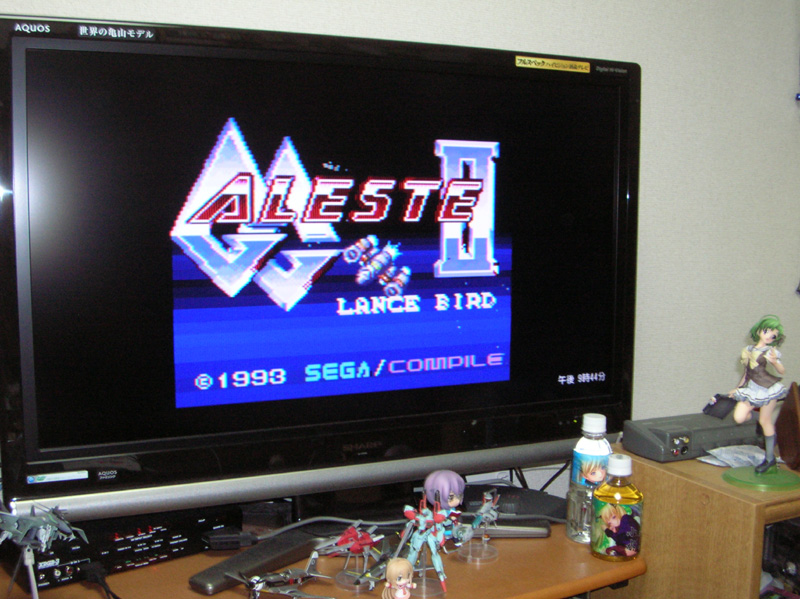

そして動作チェックだぜー
GGアレスタ壊したくなかったから、最初はびびってソニック使ったことはここだけのナイショだ。
あとRGB各色の接続先が間違っていたらしく、最初は一面が緑色してました。

使用する環境によってだけど、可変抵抗で調整するとバッチリ映ります。

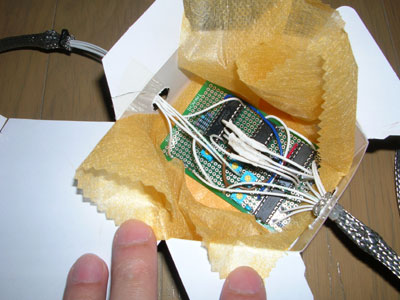

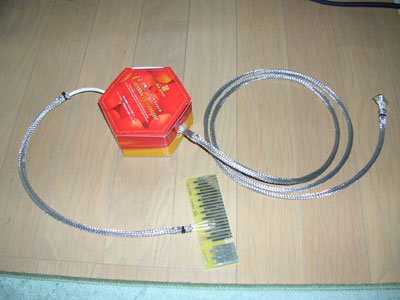

最終的に仕上げて完成。外部ノイズが映像同期に影響を及ぼしやすいので、気休めに金属シールドで保護してみた。箱は宮崎のマンゴー生キャラメルだ！
