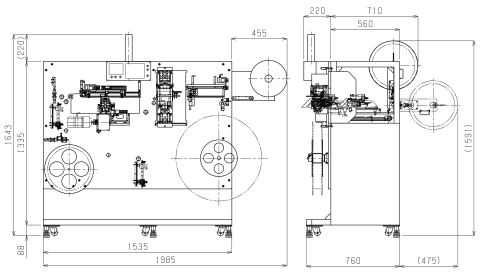

外形図
製作可能製品サイズ(注1) |
最大48mm×80mm |
供給シート幅(注1) |
70mm |
供給可能ドームフープ幅(注1) |
最大13mm |
実装可能メタルドームサイズ(注1) |
最大φ8mm |
メタルドームフープリール搭載可能数 |
最大3リール(注2) |
メタルドーム装着タクト |
0.23sec/個(20個装着時:約5sec/シート) |
ワークストック量 |
φ400以下(200m) |
装着繰返し精度 |
±0.05mm(供給ワーク精度は除く) |
製品流れ方向(注1) |
左→右 |
位置検査方式 |
CCDカメラによる位置検査(分解能4μm) |
操作方式 |
カラーLCDタッチパネルによる操作 |
機種設定用プログラム数(注1) |
9(最大位置設定数:各37ポイント) |
電源/消費電力 |
単相200V(50/60Hz)/最大1600W |
空気圧 |
0.5Mpa |
本体寸法(リール径含む) |
1985(W)×930(D)×1643(H) |
本体重量 |
約450kg |
品種交換段取時間 |
30分以下 |
異機種同時装着可能数 |
3機種(最大ヘッド搭載数3機) |
(注1):特注にて対応可能です
(注2):オプションにて対応
メタルドームスイッチ装着機
Metal Dome Switch Mounting System
