「豚舎・設備のお悩み解決！」（４）電気設備のメンテナンスpart2

先月は農場でできる電気のメンテナンスの基礎を紹介しました。今月は中級編です。

なぜ私が自前のメンテナンスをお勧めしているかと言いますと、第一は防疫体制の強化です。特に畜産密集地では、電気工事屋さんも複数の農場へ出入りしていますから、疾病の侵入リスクも高くなります。第２は、機動性です。特にトラブル時などは、電気工事店にお願いしても直ぐに来てもらえない場合が有り、豚の成育に悪影響が出る可能性があるからです。

【トラブル原因の突き止め方】

『モーターが止まって動かない。果たしてどこが原因なんだろう。』こういう場面はよくあることですね。ここでまず第一に確認する事はその機械または設備まで電源が来ているかどうかです。メイン電源ランプがある機械ならば、直ぐにわかりますが、無い場合はその場を離れて調査することになります。ここで最も大事なことは、まず、止まった設備のメインスイッチを切る、又は電源プラグを抜くこと。慌てると、これを忘れがちです。それが重大事故につながるケースが多々あります。トラブルが多い設備には、「トラブル時に点検する場合はメインスイッチを切ること」と書いたステッカーを貼っておきましょう。

次は配電盤まで行ってブレーカーが落ちていないかを確認することになります。ここで、ブレーカーが落ちていなければ、どこまで電気が来ているかを確認しなければなりません。それには電気テスターを使うことになります。写真１が一般的なデジタル式テスターです。

使い方は

�@    感電防止のため、薄手のゴム手袋又はニトリル手袋をする

�A    レンジをACV（交流電圧）に合わせる

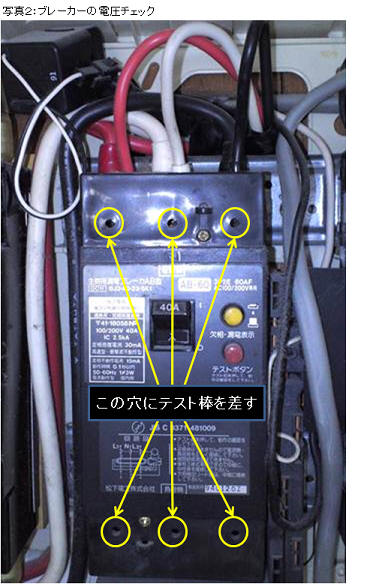

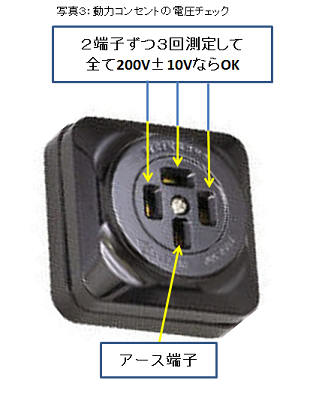

�B    ブレーカー又はコンセントに赤黒のテスト棒を当てて調べる写真２、写真３

�C    電灯盤なら、赤白端子間、白黒端子間が95V~105Vで、赤黒端子間が190V〜210Vなら正常です。
動力盤なら、赤白端子間、白黒端子間、赤黒端子間どれもが190V〜210Vなら正常です。
電圧が低かったら、調べた場所よりもさらに電源側（キューピクルや電力会社電柱側）でどこか故障や断線がある事になります。

電源が正常ならば機器や設備自体の故障原因を探ることになります。ここでもメインスイッチを切り忘れていると、リミットスイッチなどのセンサーを触った途端に機械が動き出して、人身事故になる危険がありますから、十分注意して下さい。

【漏電ブレーカーの不思議】

次は漏電のケースです。通常、末端の電気設備と電力メーターの間には２箇所以上の漏電ブレーカーが設置されています（但しウインドレス豚舎の換気扇系統だけは例外ですが）。

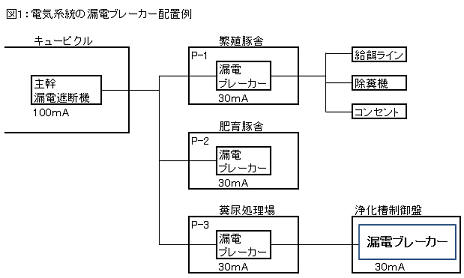

図１がその例です。例えば浄化施設で漏電が合った場合、浄化施設制御盤内の漏電ブレーカーが先に落ちてくれれば、漏電箇所の特定が早くできるのですが、キューピクルの漏電ブレーカーが先に反応して農場全体が停電するケースがあります。

通常、各豚舎や糞尿処理施設の配電盤についている漏電ブレーカーは感度が30ｍAのものです。そしてキューピクル又は農場全体の主幹漏電ブレーカーは感度が100ｍA以上です。漏電電流が100ｍA以下ならば各豚舎などの30ｍAタイプが落ち、主幹は落ちません。しかし、漏電電流が100ｍAを超えるような重傷の場合は、応答速度が速いブレーカーが先に落ちるのです。ですから主幹ブレーカーの方が応答速度の速いタイプだった場合には子ブレーカーより先に主幹が落ちるのです。

ちなみに、人間や動物が感電した場合も電気的には漏電と同じ現象なので漏電ブレーカーが反応します。但し、ウインドレス豚舎の換気扇系統だけは例外で、漏電ブレーカーがついておらず、漏電警報が鳴るだけの施設もあります。これは、換気扇が止まって、豚が窒息死するのを防ぐためです。停電時に非常換気口が自動で開くシステムの場合は漏電ブレーカーがついています。漏電警報だけのシステムの場合、その系統で感電すると死に至ります。また、漏電警報が鳴っているのに気づかないでいると火災が起こったりしますから、十分注意して下さい。ウインドレス豚舎の管理者の方は自分の農場のシステムが漏電警報なのか、漏電ブレーカーなのかを確認して、対応マニュアルを場員に周知徹底させて下さい。

【換気扇や送風機に速度制御を追加する】

換気扇や順送ファン、ダクトファンなどでON-OFF運転している物の中には、「速度調節できたら良いのになあ。」と思う物はありませんか。

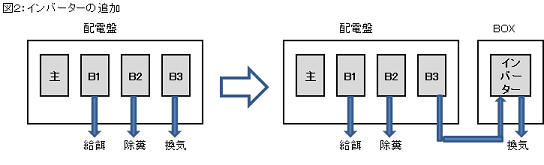

図２のようにインバーターを追加すれば簡単に実現できてしまいます。インバーターの規格（適合モーター容量）は、インバーターで動かしたいモーターの出力合計よりも大きい物を選択して下さい。例えばメーターファンでしたら、１台0.75kwを６台つなげて動かす場合、0.75×6＝4.5です。インバーターの規格では3.7ｋｗより上は5.5ｋｗですから、5.5ｋｗタイプを選定します。サービスルーム内に取り付ける場合は、壁に直づけでも構いませんが、豚舎内の壁に取り付ける場合は、ウォールボックスに入れて取り付けて下さい。この際ボックスの下部と左右の上部には換気口を空けてネットを張って下さい。密閉ボックスですと過熱してインバーターがエラー停止してしまいます。結線はR,S,T端子にブレーカーからの線を赤、白、黒の並びに、U,V,W端子にモーター（換気扇など）へつながっている線を赤、白、黒の並びに取り付けます。

【発電機を使いこなす】

先月号で夏場だけ回る換気扇を発電機で回すようにすると電気の基本料が安くなるというお話しをしました。実際の配線を簡単にするには該当する換気扇に行っている配線をブレーカーから外してプラグを取付け、ブレーカーからと発電機からの線に、写真３の様なコンセントを取り付けます。プラグの差し替えで電源を切り替えできるようにできます。これが面倒であれば、インターロック式のマグネットスイッチ（写真）

をボックスに収めて自動切り替え盤を設けると簡単です。

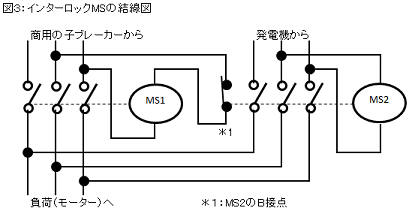

配線は図３のようにします。普通の電気工事師の人はこういう制御機器の配線方法まではわからない人が多いですから、これを参考に使って下さい。インターロック式ですので、商用電源側のブレーカーを切ってから発電機を回さないと切り替わりません。

【受電契約を見直す】

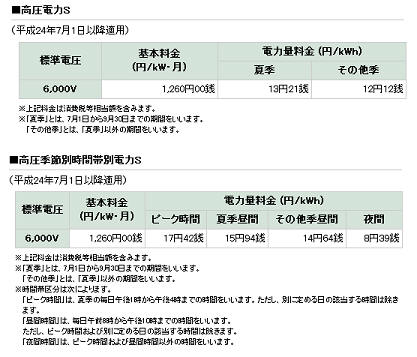

多くの養豚場の場合、汚水浄化施設とコンポストは夜間も稼働していると思います。今が『高圧電力S』という契約でしたら、『高圧季節別時間帯別電力S』のほうが安くなる可能性があります。これは昼間は若干高く、夜間はずっと安くなる契約です（図４）。

ただし、ウインドレス豚舎の場合は夏場の日中が突出して消費電力が多くなりますので、季節別契約ではかえって高くなるケースがあります。まずは、電力会社にシミュレーションをお願いして相談してみて下さい。

【まとめ】

電気設備は作業を便利にしてくれる反面、管理を怠ると思わぬ大事故につながります。朝礼や社内会議等で啓蒙し、点検表を現場に貼り付けてぬかりのない管理を心がけましょう。

次回はベンチマーキングのデータを現場でどう生かすか。また正確な比較試験をするためにはどうするかを紹介します。
