RS-21（Kolibri-200）情報　　*** 運用終了 ***

JN1GKZ 新井　　

jn1gkz@jamsat.or.jp


◆RS-21

　ロシアとオーストラリアによって開発されたアマチュア衛星で、2002年3月20日にISSから切り離されたロシアの補給船プログレスM1-7から放出されました。
　RS-21は、低い軌道を自由落下に任せて地球を周回しているため、徐々に高度が低下し、2002年5月4日 地球711周回目に太平洋上で大気圏に再突入し燃え尽きてしまいました。




◆運用状況

　5月 4日 8〜9時（JST）頃（オービット711）に太平洋上で大気圏に再突入し燃え尽きました。
　5月 3日 435.355MHzでCWビーコンが送信されていました。日本でビーコンが確認できたのは、この日が最後だったようです。
　5月 2日 145.825MHzでCWビーコンが聞こえていました。
　4月27日 435.335MHzでCWビーコンが聞こえていました。
　4月16日 144.825MHzでCWビーコンを送信していたとの報告がありました。
　4月13日 夜のパスでCWビーコンが受信できました。
　3月末からコマンド局により、送信は停止されていたようですが、4月12日ころから送信を再開したようです。

　運用周波数
　　　メイン：435.335MHz ±ドップラシフト　← 通常はメインで送信
　　　サブ　：145.825MHz ±ドップラシフト
　運用モード
　　　CW ビーコン　　13-15秒間隔で1フレームづつ送信
　　　FM デジトーカ

　デジトーカは、極短時間、ヨーロッパ上空で試験運用がされただけだったようです。

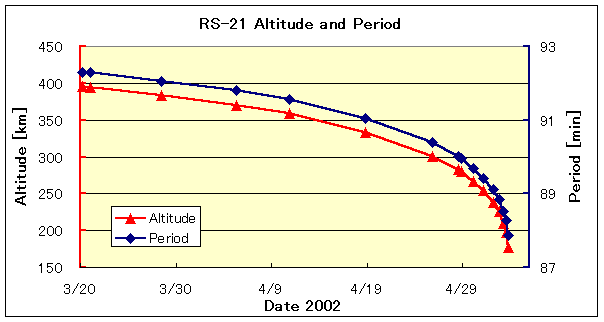

◆高度と周期

　RS-21の高度と周期（地球を一周する時間）の変化は、以下のとおりでした。4月29日頃から急激に高度が下がってきました。


※軌道要素を使って JI1OWP 池田さん による Calkeps で計算




◆CWテレメトリ

　CWテレメトリは、以下の変換表を使って解読できます （02.04.19 UA3XBUが作製した解読表ををRW3DZより入手）。

Index Name Possible limits Decoding parameters Assignment of parameters
RS 21     The callsign.
UBS N=100...150 U=N / 10 Volts On board voltage
IBS N=10...250 I=N / 100 Ampers On board current
USUN N=0...156 U=N / 10 Volts Charge voltage from solar battery
ISUN N=0...255 I=N / 100 Ampers Charge current from solar battery
ITXA N=0...170 I=N / 100 Ampers D.C. current of the 435 MHz TX
PTXA N=0...70 P=N / 10 Watts UHF power of the 435 MHz TX
TTXA N=50...150 T=N / 78 degrees in centigrade The temperature of the 435 MHz TX.
ITXB N=0...150 I=N / 100 Ampers D.C. current of the 145MHz TX
PTXB N=0...70 P=N / 10 Watts VHF power of the 145MHz TX
TTXB N=50...150 T=N / 78 degrees in centigrade The temperature of the 145MHz TX
TFLV N=30...180 T=N / 78 degrees in centigrade The temperature of the top flange.
TFLN N=30...180 T=N / 78 degrees in centigrade The temperature of the bottom flange.
TPPA N=50...150 T=N / 78 degrees in centigrade The temperature of the instrument A board
TPPB N=50...150 T=N / 78 degrees in centigrade. The temperature of the instrument B board
MTX N=0...255 The table of the operational modes. The housekeeping info.
MRX N=0...255 The table of the operational modes. The housekeeping info.
RS 21     The callsign.
