2009.05.30作成

レイアウト建設中7

GWに一気に進行する予定でしたが、長い休暇ほど無計画に過ごしてしまいます。
しかし、十数年ぶりに連泊での鉄道撮影行(北陸方面)を実施することができ、
タダではGWを終わらすことはありませんでした。
レイアウト建設作業はGWの反省から断続的ですが集中してかかりました。
今夜更新することで、なんとか5月分の更新に間に合いました。

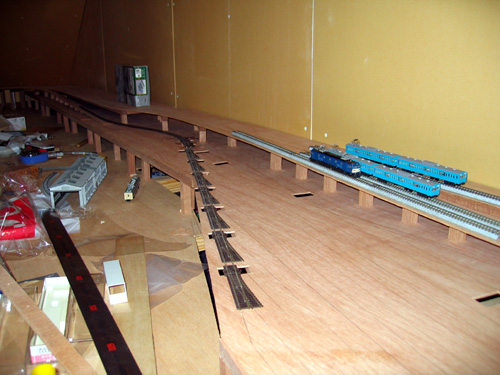

車輌基地部です。
相変わらず散らかってますが、撮影のために片づける手間を惜しみました。

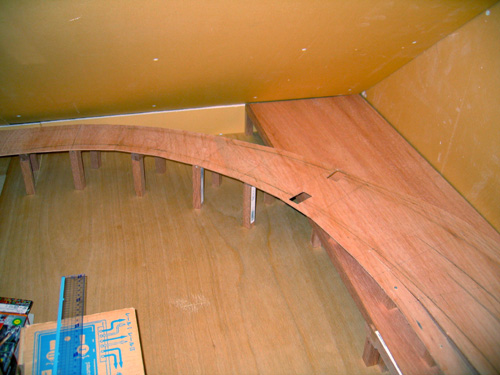

画面奥にある高架曲線(R800)を作製中です。

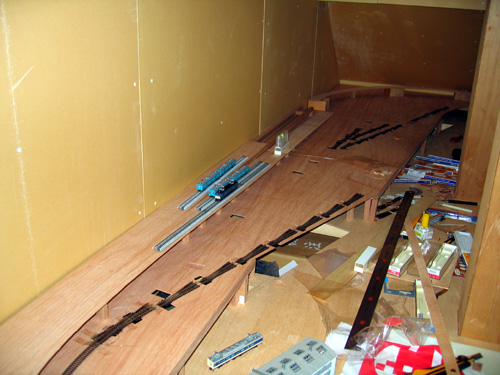

上記画像の反対側、車両基地へ分岐する部分です。
ゴハチを置いている線路は本線下りで電車線には103系を置いてみました。
上り線は3%の勾配をかけのぼり、本線下りと合流します。
合流した先に駅があり、さらにその先で車両基地からの線路が合流します。

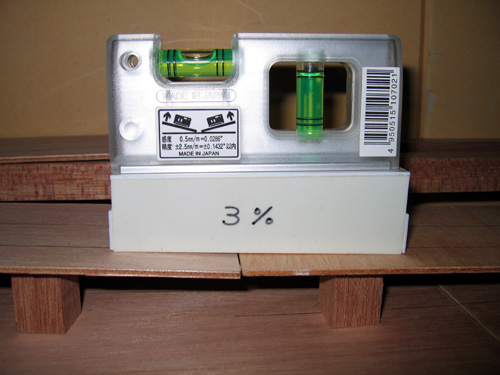

勾配をなるべく正確に設置するために作成した勾配調整器です。
単純に3%に傾いた台を作っただけです。
他に4%の調整器も作りました。
勾配に弱い長編成列車をストレスなく走らせるために設計時の勾配を守らねばなりません。

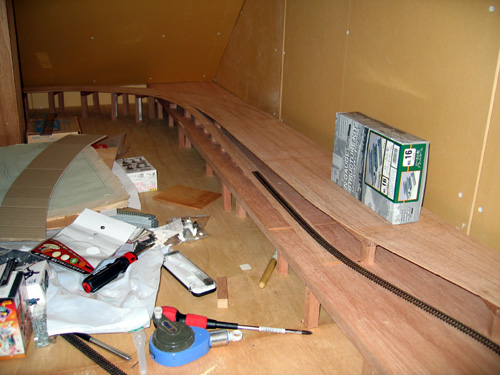

駅部です。
ホームになる場所にGMキットの箱を置いています。
駅の両側を車両基地からの線路が沿います。
画面奥側の勾配を少しでも緩くするためにホームに1%の勾配を設けています。




駅端部です。
駅から先は勾配が少しきつくなり4%にしています。
短い距離なので運転に支障が出ないと考えています。
