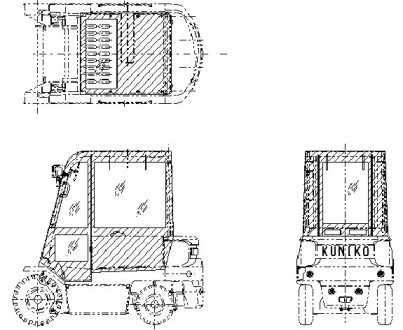

<いつものmy ｃａｄで落書き> ほろつき牽引車（仕事場で使用中の2.5ｄcad にて作図、jpgにおとしたもの。 |
| <３ｄで落書きpart1＞ バネ定数も巻数もなにもかも適当なおもちゃなスプリング |
 |
 |
＜３ｄで落書き part2＞ こちらも・・Ass'y図（組立図）作成の練習で作った 部品の一つ左右にこの部品を置いて上部にプレートを渡して組む。画像では判別つきにくいが上面の穴はタップ（ネジ穴） |

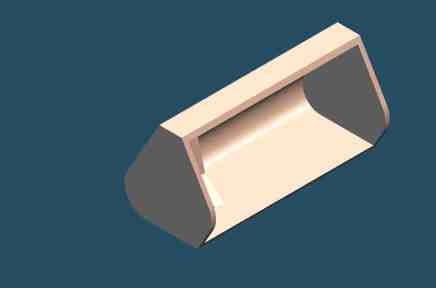

| ＜３ｄで落書き part3＞ 同じく3dcadにて。これはチュートリアルにて作成。 見えにくいが内部手前にリブが入っている。 |
 |
 |

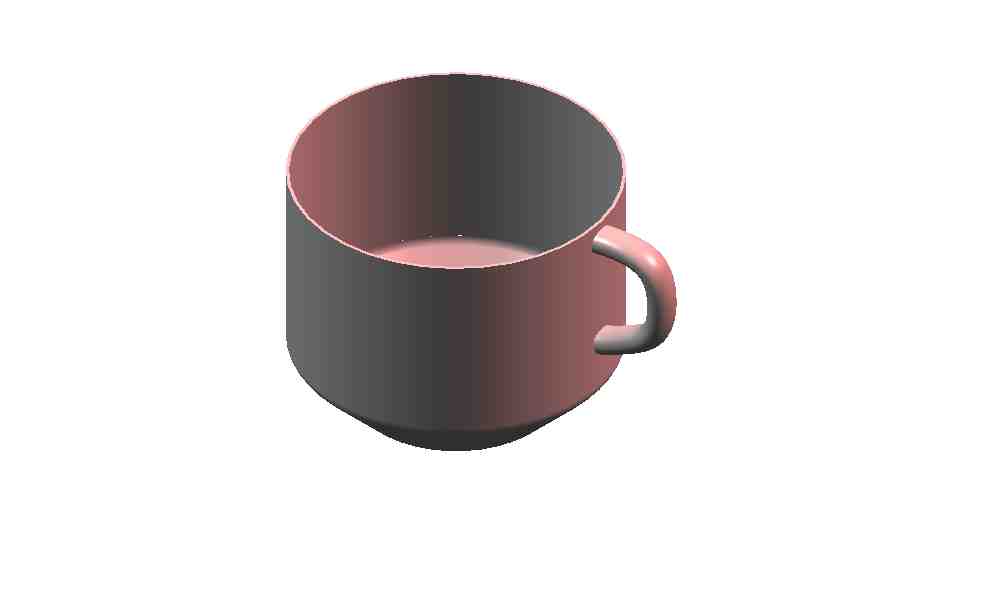

＜３ｄで落書き part4＞ 超お気に入り・・。非常にオーソドックスな形のカップがなぜに？？ たかがカップされどカップ。持ち手をつけるのにとてもとても苦労したからです、ハイ。 |

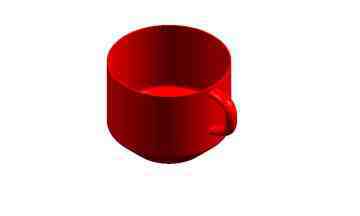

| ＜３ｄで落書き part4＞ 上のカップにプラスチックカラーでなく落ち着いた ローズでシェーディングをかけたもの。苦労した 持ち手がくっきりはっきりして捨てがたいのだー |
 |
 |

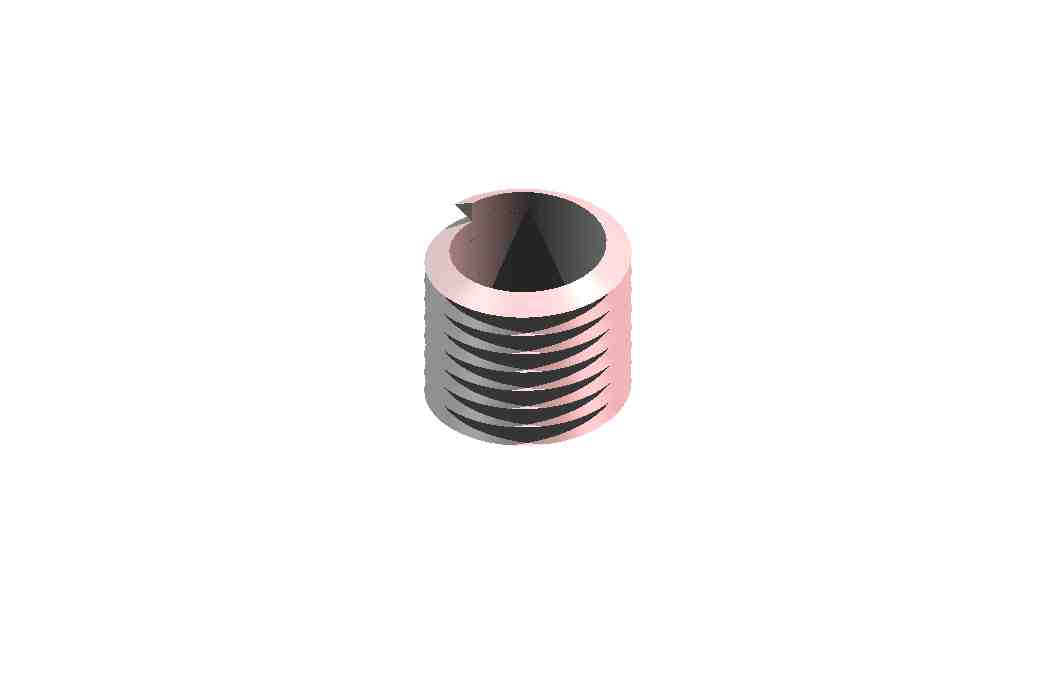

＜３ｄで落書き part5＞ こちらもピッチ、径ともにてきとーなネジ。正確に描くには 外径−谷径、ピッチ分の高さをとった三角形を螺旋に回し て作図すればいいのだ・・・と思う。（笑） |

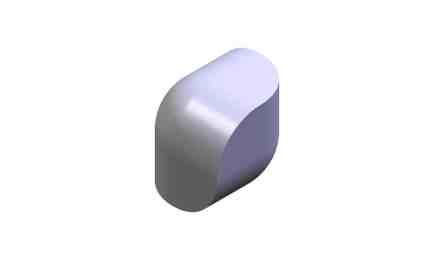

| ＜３ｄで落書き part6＞ 銀杏と名付けられた練習問題。このオブジェの ３面図を想像してみてください〜〜〜〜）））^^;;; |
 |
