Cartridge Reader for Arduino Mega 2560 |

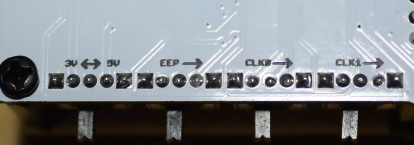

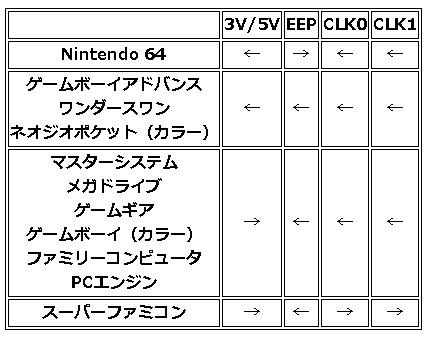

![]() 現在の本体バージョンは5です。 画像のものは本体バージョン3です。 現在出回っているものはバージョン3が中心です。 基本性能に差はありませんがバージョンが上がるごとに利便性は増していると思います。 本体ソフトのアップデート時に関わってくるので 自分の持っている本体バージョンは把握しておきましょう。 上からSFC、MD、N64のスロットがついています。 見えませんが右下にはGB、GBAスロットがついています。 左にある端子は64コントローラーがつながります。 コントローラパックのデータの読み書きが出来ます。 売られているものは大体このパターンだと思います。 現時点での対応機種や対応チップは公式というか 製作者さんのgithubを見て下さい。 まず設定する事は本体ソフトと SDカードに置いておくテキストデータを最新にしましょう。 ![]() それぞれ赤丸をしている所にあります。 対応しているのにスロットが無いものはアダプタを使います。 ![]() こういうやつ。上がWSで下がFC用アダプター。SFCスロットに刺して使います。 これも作成して販売している方がいます。ありがたい。 SDカードに置くテキストデータと本体ソフトを最新にしたら 吸い出したいカートリッジを刺して横のスイッチで設定します。 ![]() 一応スイッチ表も載せておきます。 ![]() 後は液晶に従って設定なりをして マイクロSDカードにROMデータやセーブデータを吸い出し、または書き込みます。 吸い出したROMはロムチェッカーにかけてチェックしましょう。 最後に。 電源は5V、2Aがきっちり出る所から取ってください。 不安定だと吸い出し途中に止まったりします。 以上です。特殊形式には弱かったりしますけども(SFCは大体OK) 専用吸い出し機を個別に買っていくよりかは安く済むと思います。たぶん。 |
