KTWのM1873ウインチェスターをベースに
ウインチェスターM1866を作りました。





まずはウインチェスターレバーアクションのおさらいから。


1860年

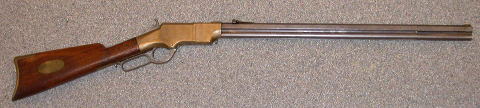

M1860ヘンリーライフルをニューヘイブンアームズが発売。




真鍮フレームでチューブマガジン、

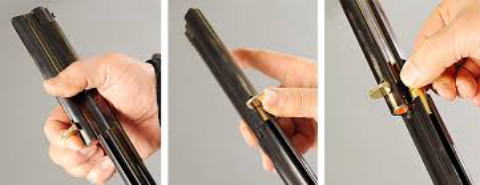

装填はバネを引いて銃身側から装填。
装弾数は16発。

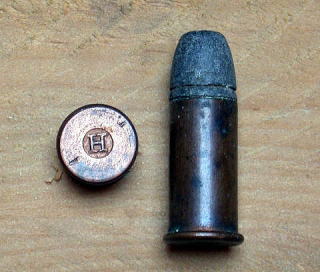

弾は雷管のない４４口径のリムファイアー
チューブマガジンの前の弾薬を叩けないように
平らな弾頭。



1866年
社名をウインチェスターに改名し

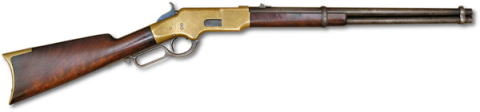

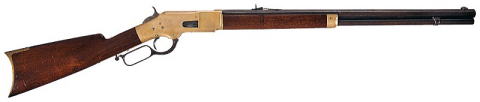

M1866イエローボーイを発売。




真鍮フレームの横から弾を込められるようになり
木製のフォアグリップが付く。

長さによりマスケット、ライフル、カービンと3種類あり、
弾薬はヘンリーライフルと共通の４４リムファイアー
装弾数がマスケットとライフルが17発
カービンが13発。



1873年

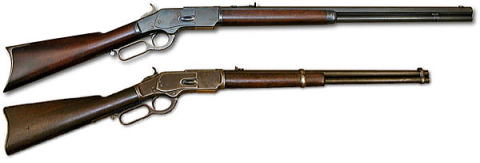

M1873を発売。
下２ケタの数字でM73ともいいます。


鉄フレームになり
エジェクションポートにカバーが付く。

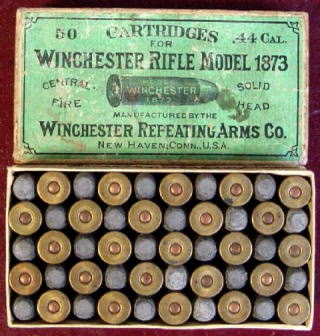

リムファイアーよりも強力な雷管付きの

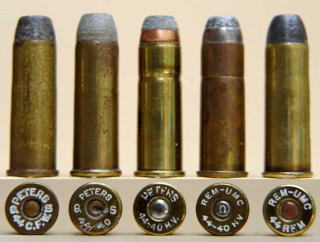

拳銃弾４４−４０が使えるようになる。
（強力と言っても普通の拳銃弾）
装弾数はライフルが１４発でカービンが１０発。




ちなみにコルトも
４４−４０弾を使えるピースメーカーを発売する。

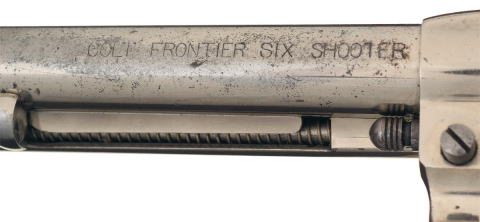

コルトSAAの４４-４０弾仕様のモデル名は
コルトフロンティアシックスシューター。



１８８６年

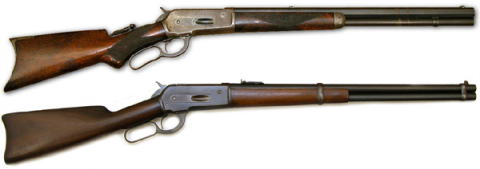

M1886（M86）を発売。



フレームのサイドプレートが無くなり
ワンピースフレームとなり強度が上がり
西部ではライフルカートとしてスタンダードだった

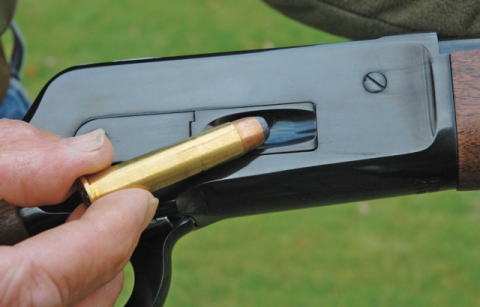

４５−７０弾が撃てるようになる。


１８９２年
M1892（M92)を発売。


せっかく前のM１８８６で
ライフルカートが撃てるようになったのに
なぜかM92ではフレームをひと回り小さくして
拳銃弾専用モデルとなる。

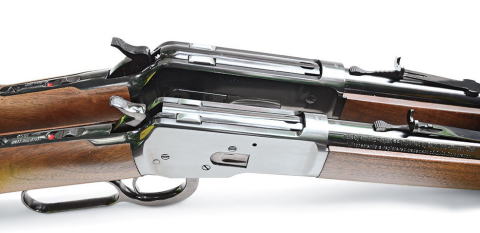

(画像手前がM92で奥がM1886)

これ、理由が分からないのですが
ピースメーカーとの弾薬が共通の方が都合が良いのか?
それともM１886が重たくなりすぎて不評だったのか？


１８９４年

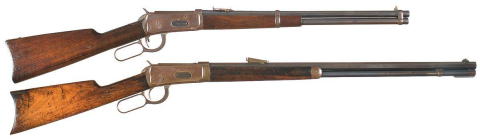

M1894（M94)を発売。


拳銃弾仕様だったＭ９２のフレームよりも大きくし
３０−３０という専用弾薬を使います。

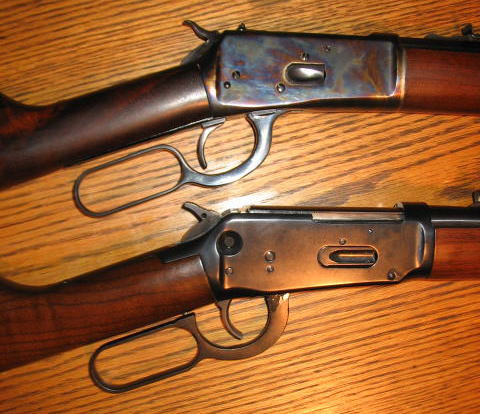

（画像上がM92で下がM94)




３０−３０という弾薬から
黒色火薬から煙が少なく高威力な無煙火薬になり
４５−７０よりもカートが細くなり弾頭も小さくなり
小口径高速弾みたいになる。
ジュール値は黒煙火薬の４５−７０とほぼ同等。
(２５００ジュール前後。）

４５−７０はデカ過ぎて扱いづらく拳銃弾だと威力不足。
こうなったら専用弾作ろうと思ったんだと思います。

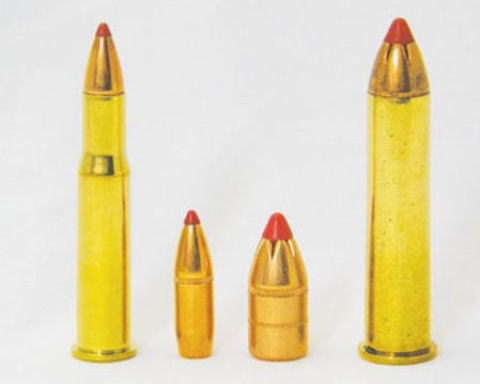

画像の弾頭の赤い部分はプラスチックで
前の弾薬の雷管を叩いても問題ないようになっている
現代の弾薬で西部劇時代の弾頭は平らです。
平らな弾頭は空気抵抗が悪いので精度も悪く飛びも悪い。

こうしてウインチェスターライフルはＭ９４を持って
西部開拓時代の完成形ライフルとなる。

その後ウインチェスターはロシアからの依頼で
空気抵抗が良い弾頭がとがった弾薬が使えるように

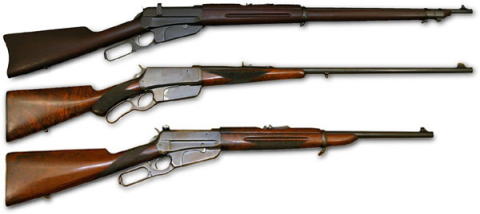

ボックスマガジンのM1895が作られるが
そのモデルが最後となり
ボルトアクションライフルに移行する。



ウインチェスターレバーアクションは
１８６０年からほんの３０数年の間に
目まぐるしく進化していきます。
西部開拓時代（１８６０〜１８９０）はウインチェスターの歴史と言ってもいいと思います。

これだけ早く進化していく背景には
それだけ色々な戦いがあったんだと想像できます。
