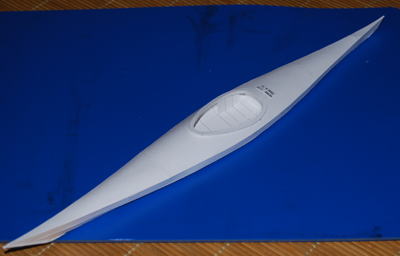

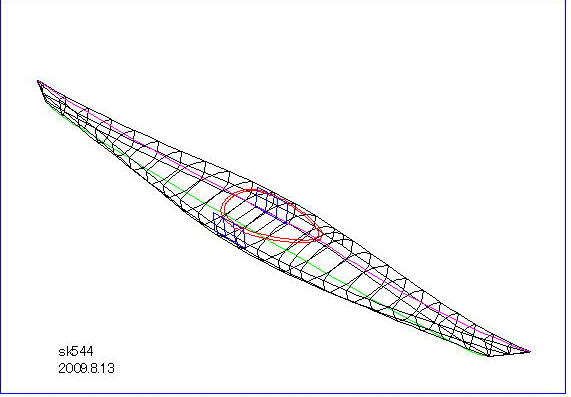

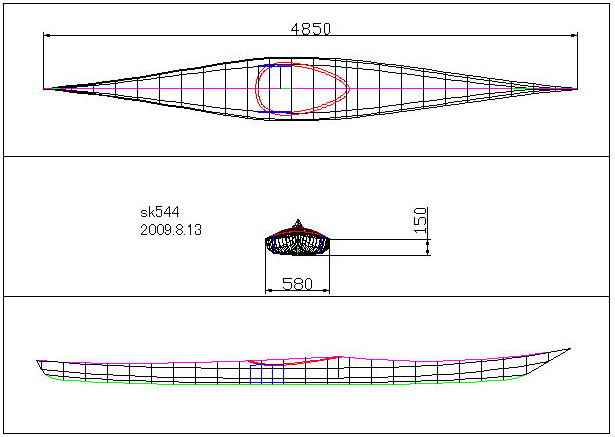

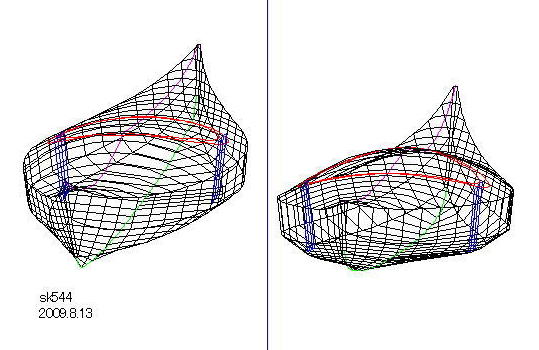

| sk544 2009.8.13 （L4890 W580 ６枚ハル ラウンドデッキ） sk3シリーズの底板ねじりのハル採用 |
|
 |
|
 |
|
 |
|

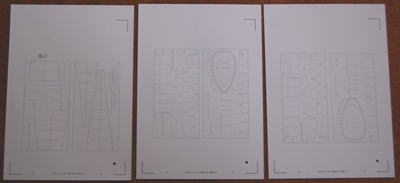

| ケント紙に 型紙を印刷し、 カッティングマシーンで 切り抜く ３×６ベニア６枚 に木取り |
 |

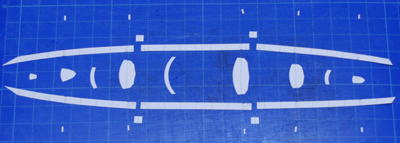

| 上から 位置決め板 接合板 船体板（ハル） 隔壁板（バルクヘッド） |
 |

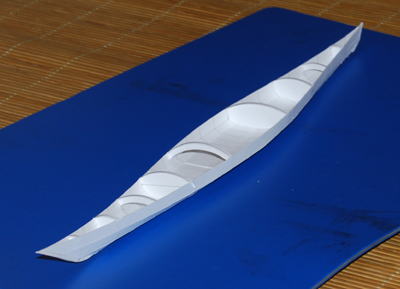

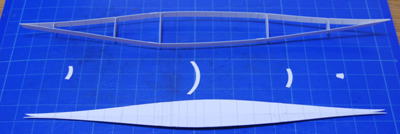

| ５枚の隔壁に３番ハル （側板）を接着する。 |
 |

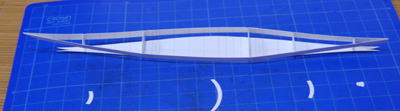

| １番ハル（底板）を 貼り合わせる |
 |
| １番ハルを隔壁に接着 |  |

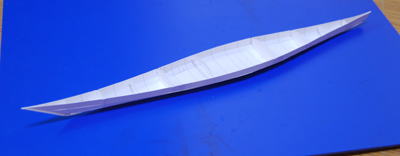

| ２番ハルを接着し、 ステム材を入れて、 船首船尾を形成 |
 |
| ステムは4mmベニア ２枚貼り合わせたところに、 左右各３枚のハルが 集まって成型される |
 |
 |
|

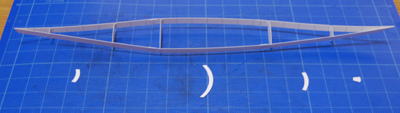

| 底板補強板 サイドパネル X=50のビーム 完成後、じゃまになるので撤去 |
 |
 |
|
 |
|
 |
|

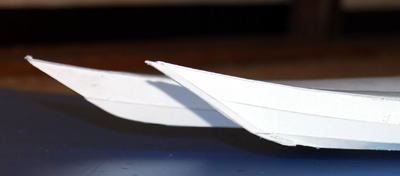

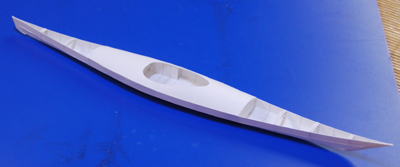

| 手前ｓｋ５４４ 底板がねじれて ステム（へさき）になります 後方ｓｋ５４２ |
 |

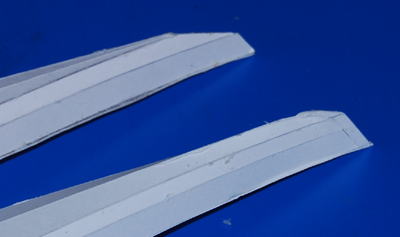

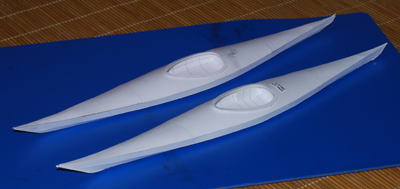

| 手前ｓｋ５４４ 後方ｓｋ５４２ |
 |

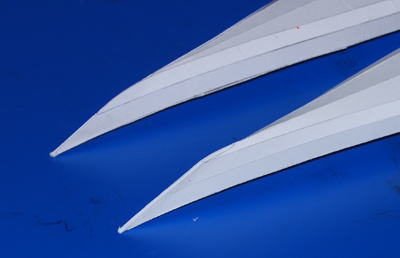

| 手前ｓｋ５４４ ３枚のハルでステム成型 後方ｓｋ５４２ ２枚のハルでステム成型 |
 |
