緊急警報放送（ＥＷＳ）受信機

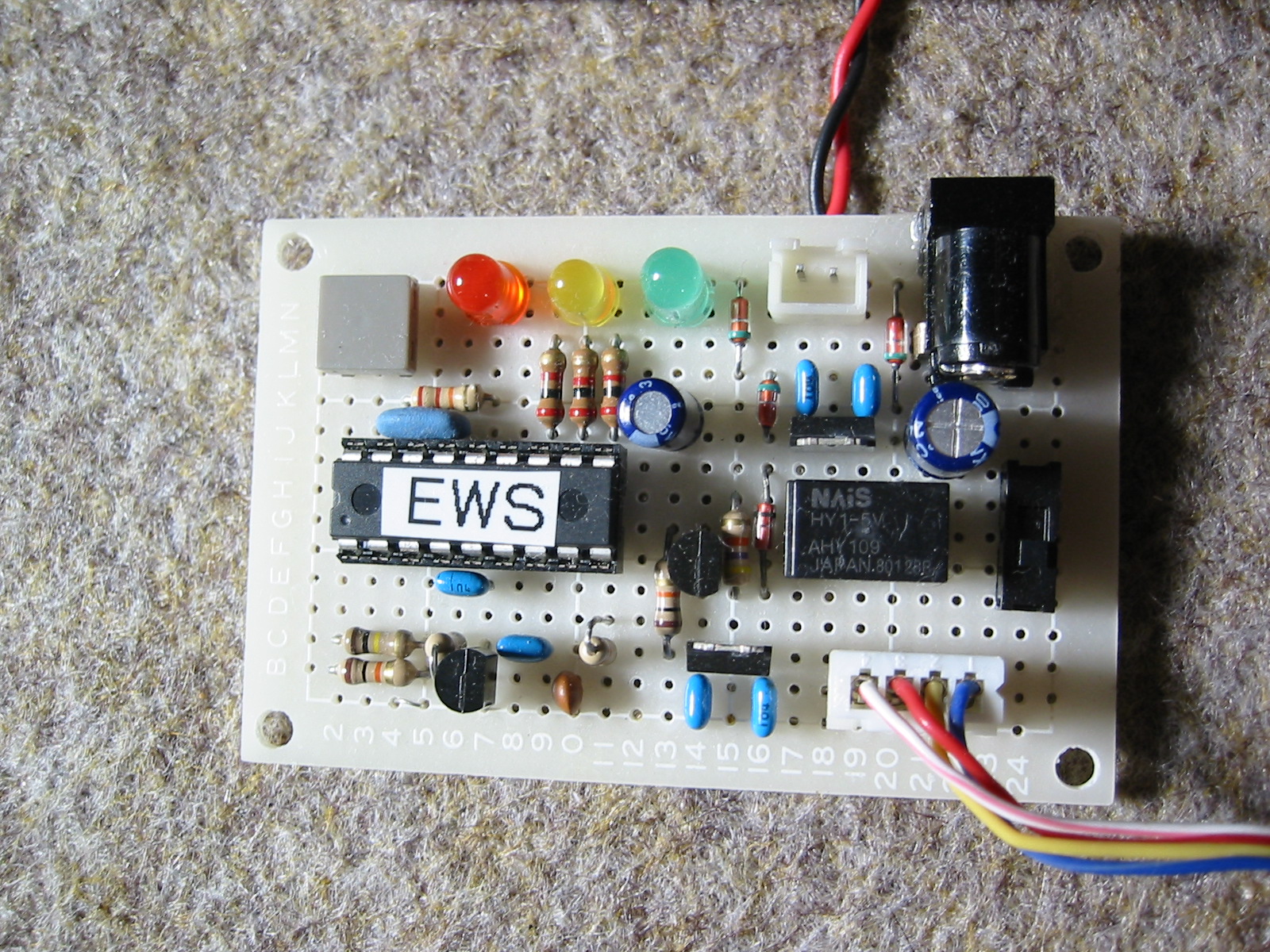

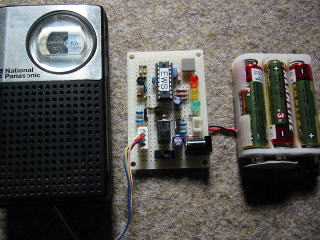

装置（プロトタイプ）の外観。家にころがっていたＡＭラジオ（高校のとき買ったナショナルＲＦ１０１８）に外付けする形。電池は停電時バックアップ用でふだんはＡＣアダプタから電源を供給する。常時受信機を働かせる必要からこのようにした。	緊急警報放送の起動信号を受信するとＰＩＣが判定し、右の黒いリレーを作動させてラジオのスピーカをＯＮにする。緑のＬＥＤはＮＨＫで毎月１日正午前に放送される試験信号をうまく受信できると点滅する。赤のＬＥＤは「本物」の信号受信中、黄色は警報があったことを示す。チューニングや音量調整のためスピーカを強制的にＯＮするスイッチもついている。　　　　　　　　*写真をクリックすると拡大します*

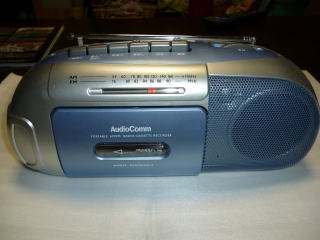

	ゆくゆくは、左のような安いラジカセに組み込んでしまうつもり。（単体のＡＣ電源式ラジオよりもラジカセのほうが安いのです。）某ホームセンタで２６８０円で買いました。もっと安い店があるかも。回路図およびPICのプログラムについてはこちらのサイトをご覧ください。緊急警報放送に関してはこちらのサイトが非常に詳しいです。

補　足

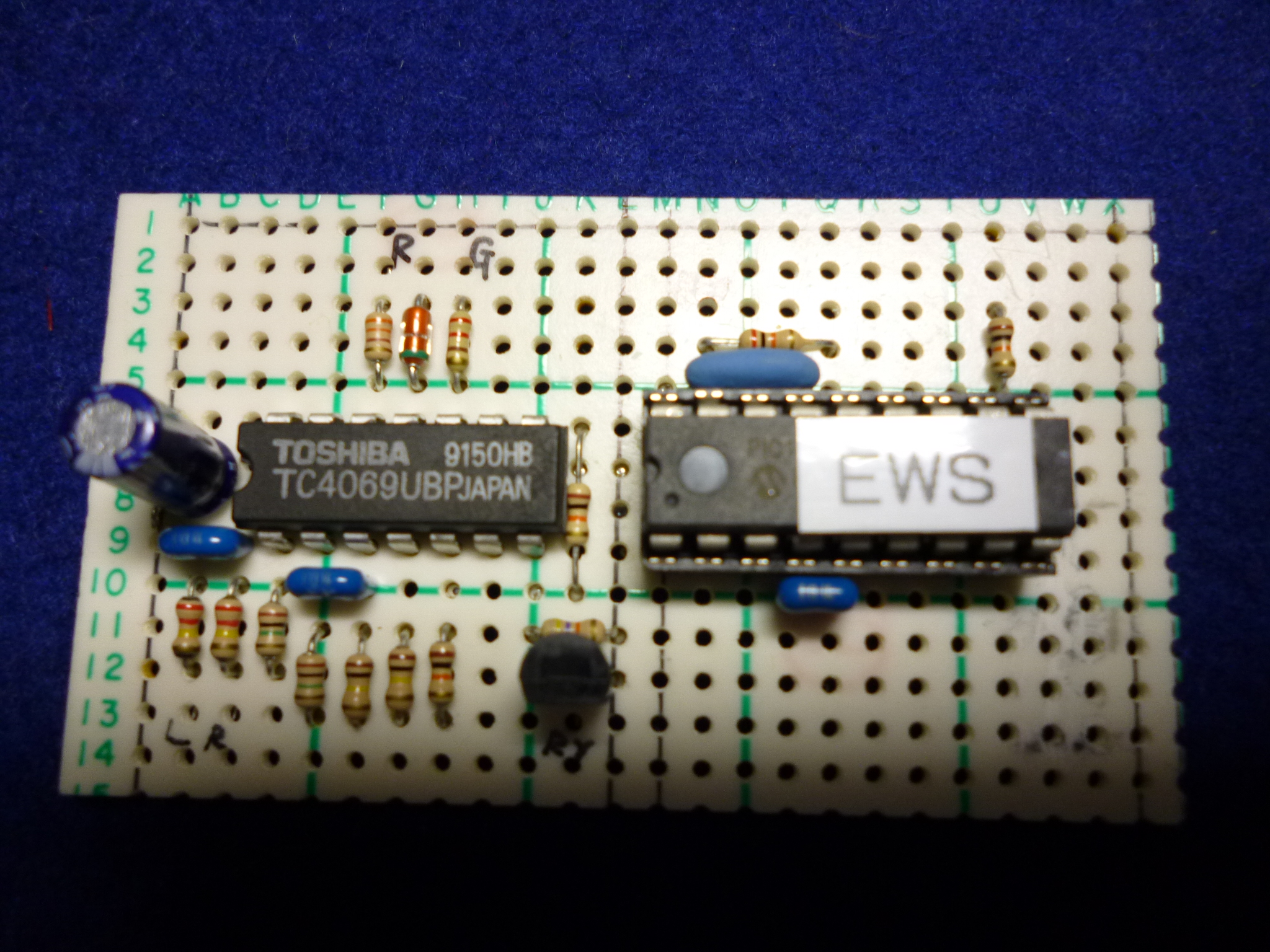

で、結局組み込んだのは前述の安いラジカセではなく、写真のステレオＣＤラジカセ、Ｐａｎａｓｏｎｉｃ　ＲＸ－ＤＳ１５。１０数年前に流行したデザインだが大きすぎて使いにくく、長らく物置に眠っていたもの。ＣＤ、カセットともちゃんと作動するがレーザーの出力が弱くなったせいかCD-Rの再生ができない。	このラジカセは、ロッドアンテナを折ってしまってからＦＭ放送が聞こえず、使う機会がなくなっていたが、元々ＦＭ電波が弱い地区なので、外部アンテナ（ＣＡＴＶに接続）専用にして背面にＦ型コネクタを取り付けた。おかげでノイズのない良い音でＦＭが聞けるようになった。	組み込むに際し、１／８Ｗ抵抗で基板をさらに小さく作りなおした。リレーとＬＥＤの論理を逆にせざるを得なくなったので４０６９ＵＢで反転させ、余ったＮＯＴ素子を前段アンプとコンパレータに用いた。　　*写真をクリックすると拡大します。*

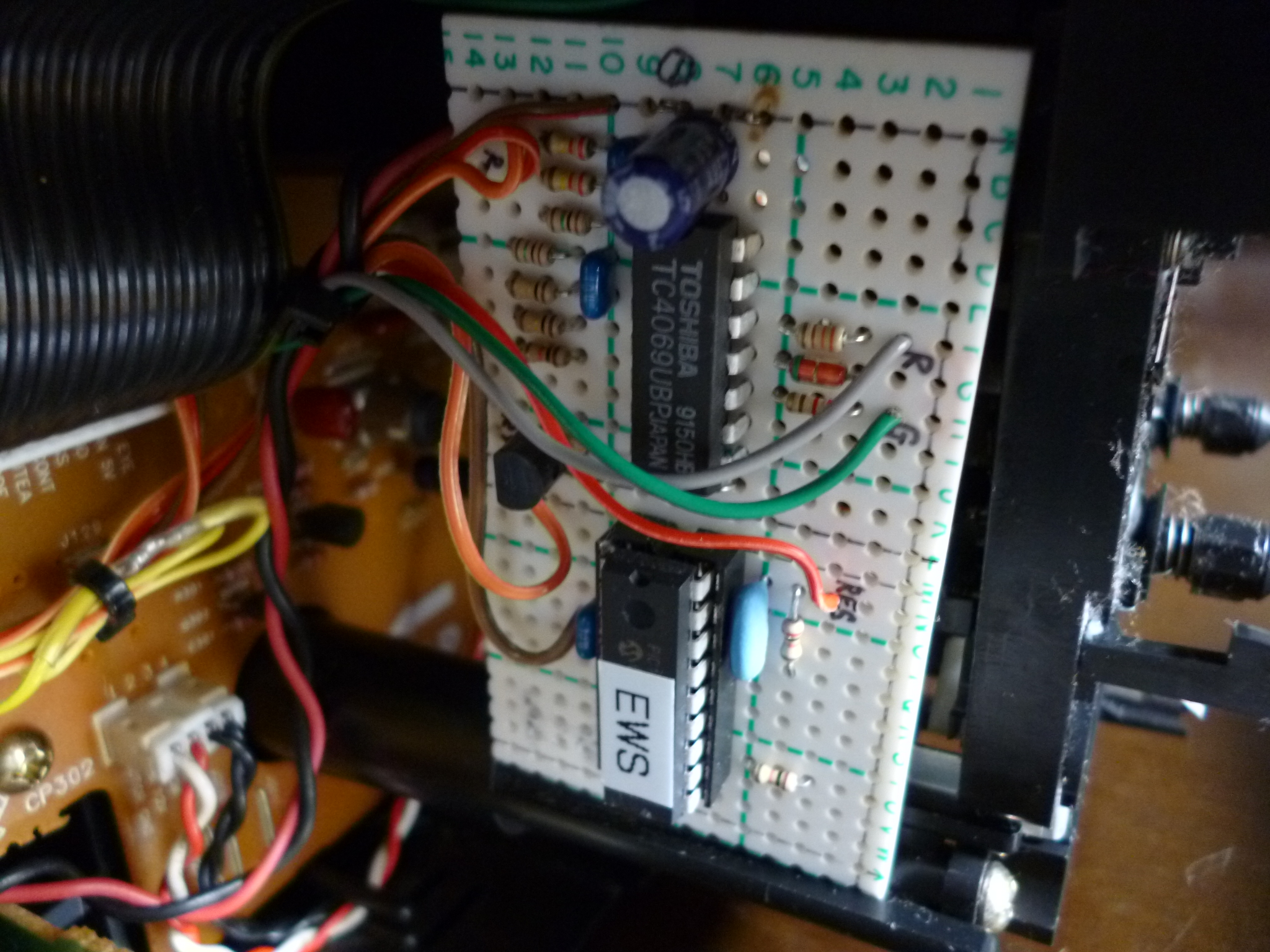

小型化した基板はカセットテープ、メカ部の左に取り付けた。基板の固定には安直にホットボンドを用いた。スピーカ制御リレーは本体メイン基板のほうに貼り付けてある。　*写真をクリックすると拡大します。*	外見上は、左手の電源／ソース切り替えスイッチの奥にトグルＳＷが増えたことくらいでほとんど変化はない。トグルＳＷを右に倒すとラジオは受信したままスピーカが切れ緊急警報待機になる。	ＮＨＫで毎月１日正午前の「試験信号」を受信すると、電源ランプ下に追加したＬＥＤが緑で点滅する。本物の緊急警報放送の場合には赤の点滅となる。ちょっと見にくい。
