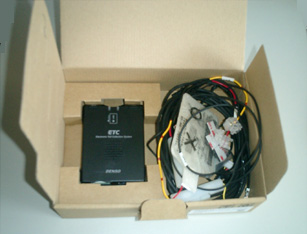

セットアップ料込みで、4,800円 というキャンペーンに申し込むと、程なく デンソー製「アンテナ分離型音声応答タイプ」DIU-5001 というセットが送られてきました。 | |

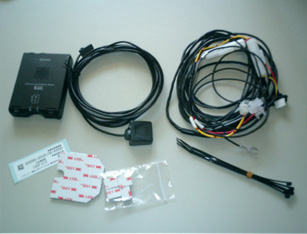

左の黒くて四角いのがETC本体。中央が、アンテナとそのケーブル。右が電源ケーブルです。 | |

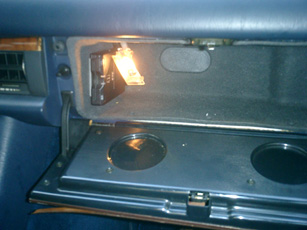

まず、本体の取り付け場所ですが、うまく納まれば、ダッシュボードのグローブボックスの中がいいと思い検討しました。 ここには、ボックスを開いたときに点灯するランプがあるので、ACC電源も来ているし...しかし、この近くには +B(常時プラス供給電源)の電源端子が無いようです。 | |
この ETC には、次の3本の配線が必要で、 @ ACC+ (アクセサリー用+電源) A B+ (常時+電源供給) B アース(−) 付属の『取付け説明書』には、カーラジオのコネクターから分岐させるように指示されていて、そのとき使用する分岐のためのコネクターもセットに含まれています。 | |

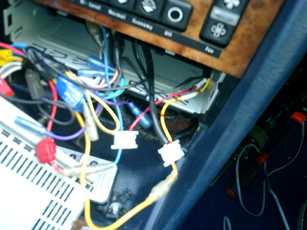

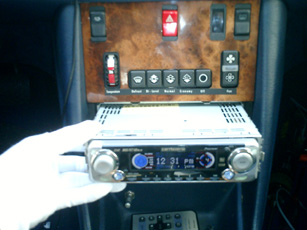

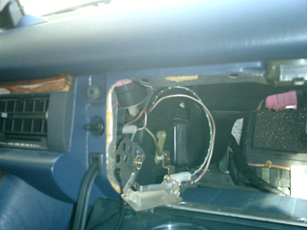

そこで、電源は、コンソールの内側を通して、ラジオの裏から取ることにしました。 ACC+ と B+ はラジオの配線から付属のコネクターをかませて分岐させ、アースはラジオのアルミ放熱板のフィンのねじに取り付けました。 | |

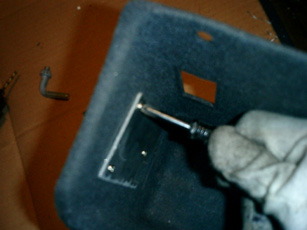

ボックスの内側は、毛羽立っていて両面テープでの接着は出来ないので、名刺大のアルミ板を加工してビス止めにしました。 | |
仮止めしてみると、こんな感じです。 | |

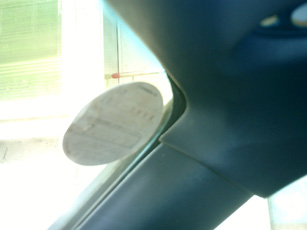

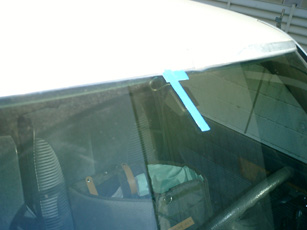

アンテナ部は、ルームミーらの向こう、フロントガラスの上部中央に接着しました。 アンテナを垂直に取り付けるために、テープで、このようなガイドを作りました。 | |

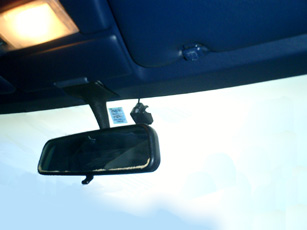

アンテナ部を取り付けた様子は、こんな感じです。 | |

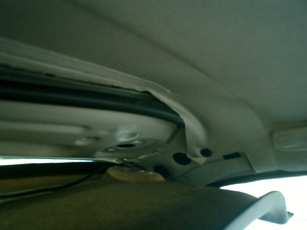

アンテナのリード線は、サンバイザーを外し、屋根内張りのカバーを外し、その中に収めました。 | |
フロントピラーのカバーは外さずに、フロントグラスとの間に押し込みました。 | |

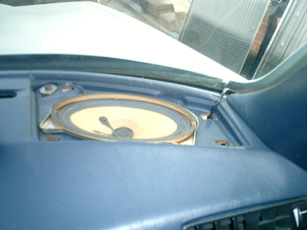

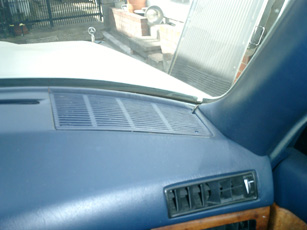

スピーカーグリルのカバーの端を切り欠き、その穴を通して、ダッシュボードの内側に引き込みます。 | |
納まりは、こんな具合です。 | |

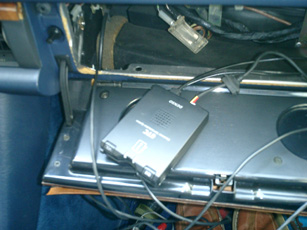

電源とアンテナのケーブルを引き出し、本体に仮に接続して、テストしてみました。 OKのようです。 | |

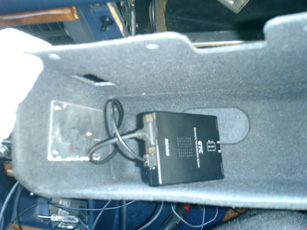

グローブボックス側面に、ビスで取り付けたアルミ板に、両面テープでETC本体を取り付け、 | |
上部の穴から引き出したライトを、上の穴へはめ込めば... | |

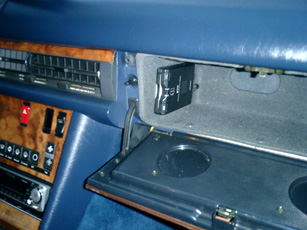

これで完成です。 |
