ＡＳＵＳのベアボーンキット組み立て記

ＡＳＵＳのベアボーンキット
Ｔｅｒｍｉｎａｔｏｒ Ｐ４

平成１４年の７月末、いつも使っているＷｉｎｄｏｗｓ　Ｍｅのフリーズ等の調子の悪さに嫌気がさしてきて、そろそろ新しいマシン及びＷｉｎｄｏｗｓもＸＰにしたくて新しいパソコンが欲しくなってきた。

メーカー製のパソコンは本体だけでは買えないケースが多い。今使っているソーテックのパソコンもパーツが安いせいか最近になってＤＶＤのドライブがダメになったりして、次に買うマシンの候補から外した。

エプソンダイレクトも検討したが、思ったよりも高いので却下。

当初、キューブ型を検討したがケースファンの音が煩いとのことで、静かなのはＭＪとかフリーテック。
ソルダムは 煩いらしいし恵安はＰＣＩカードが１枚しか入らない。
ＡＧＰが入るとはいってもグラフィックに興味の無い人間には不 要。

ＧｉｇａｂｙｔｅのもマイクロＡＴＸのタワーで、これらの中では大きめ。ＡＳＵＳのは電源のファンが無いもののケースファンが煩いらしく候補には入っていなかったのだが．．

夜勤明けの日に秋葉原に出掛け、キューブ型のベアボーンを買いに出掛けた。
駅の近くに車を停めようとしたら何処も満車で停められず、仕方なく近所のスーパーの駐車場に停めてから駅まで歩く。
各駅に乗ったら途中で眠くなってしまった。上野で山手線に乗り換えて秋葉原で下車。

とりあえずソフマップに行ってキューブ型のベアボーンが有るのを確認する。
それからラジオ会館の４Ｆに有る若松通商でＤＶＤ−ＲＯＭのドライブを買う。東芝製だが六千円。他に比べると安かったようだ。パイオニアのコンボ
ドライブも有って迷ったが、ＣＤ−ＲやＲＷに焼くことは滅多に無いのでＤＶＤにした。ＤＶＤのドライブはＤＶＤを見たり大きめのソフトはＤＶＤになっているので、無いと不便なため。

それからＬＡＯＸだとか数軒回るが、この手の物は少ない。
薄型だと光のドライブもノートで使うような薄型で使い勝 手が今一つ好きになれない。
大きさだって、それほど極端に小さい訳でも無いし．．

最後にツクモに行き、見ると色々なタイプが並んでいる。
キューブ型にしようか迷ったが、最終的に安さとＦＤＤが最 初から付いている、ケースが少し大きめで５インチのドライブが２台載るというのが魅力で決定。
（ＡＳＵＳのＴｅｒｍｉｎａｔｏｒ　Ｐ４という物でマザーボードはＰ４ＳＣとかいう専用版。マイクロＡＴＸよりも小型なので互換
性は無い）レガシイインターフェイスでシリアル・パラレル・ＰＳ２も完備。ＰＣＩスロットは２枚入れられる。

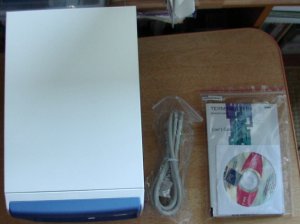

ケース上部と付属品（電源コードと英文の取説とドライバーＣＤ）	ケースの背面（ケースファンは９ｃｍ と大きめのが付いている）	カバーを外したケース正面

店員をつかまえて見積もりを取ってもらい、出てきた値段を見てもう一押し。そうしたら値引きは出来ないがポイント還元の制度を利用すれば、その分だけ（支払いが）安くなるとのこと。Ｐｅｎ４の１．６ＡＧＨｚと、メモリーは２５６ＭＢ。
ノーブランド品だが、値段は高めだが評判の良い物にする。
それからハードディスクはＩＢＭが良いと言ったら、同じ 容量でも省電力型という方が数百円安いと言うので、それにする。

私の買ったものはＦＳＢが４００ＭＨｚだが、現在の物はＦＳＢが８００ＭＨｚ対応でコンパクトフラッシュのソケットが内蔵されている。それとＣＰＵもセレロンが使えるようだ。（私のはペンティアム４しか使えない）結局、支払いは７万円＋α（除く光ドライブのため、全部含めると８万円くらい）

当日は疲れたので、そのまま帰宅して組み立ては翌日にした。

翌日、箱を開け取説を取り出して見ると全て英文。写真が載っているので、何とか判るが．．

ケースの蓋はローレットネジ１本だけで留まっている。外す時は５インチドライブベイを押し込むようにしてから上に引き上げると外れる。

中を見るには電源コネクターを留めているネジを外し、電源コネクターの金具を上の方にスライドさせて外す。
それから金具を引き剥がす。そうするとドライブベイが９０度起きる。このキットは２モードのフロッピードライブが実装済なので面倒な位置合わせが不要。

ＣＰＵの部分は専用のＣＰＵクーラーが付けられているが、これの外し方が判らず苦労した。意外と固いので注意。
ＣＰＵクーラーを外し、買ったペンティアム４を落としこむ。これは方向性が有るため，向きが違うと嵌まらない。
思ったより簡単に入る。入ったらＣＰＵソケットの脇にあるレバーを手前に倒して押し込むとＣＰＵが固定される。

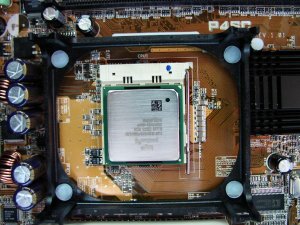

CPUをセットしたところ。	マイクロンのDDRAM (ノーブランド)	IBMのハードディスクIC-35L040AVVN

物によってはＣＰＵの上にシリコングリスを塗ることも有るが、これには無いもよう。（ＣＰＵにもキットにも無し）
続いてＣＰＵクーラーを取り付け、ファンの電源ケーブルを接続する。（ＣＰＵを取り付ける前に外した時と同じ場所に接続する。
これを忘れているとＣＰＵが熱を持って途中で勝手に電源が切れることになる）

ＲＡＭはＤＤＲ　ＳＤＲＡＭというのを使う。チップセットがＳＩＳの６５０のため、昔のＳＤＲＡＭは使えないが速度は、こちらの方が速い。どうせ買うなら２５６ＭＢ程度で良いだろう。私は後から２５６ＭＢを１枚買い足して５１２ＭＢに
したがメモリスロットは２枚しか無いので、沢山のメモリを積みたい人は最初から大きめのＲＡＭを買って載せた方が良いだろう。
秋葉原だと２５６ＭＢで７〜８，０００円くらい。ノーブランド品でもマイクロンやサムスン等を選んだ方が相性問題等でトラブルが少ないとのこと。参考までに私が買ったのは最初はマイクロン、後から買ったの
がサムスンだった。（玄人志向という所で出している「Ｄ定食」とかいう、ＲＡＭとハードディスクがセット売りになっているもの）

２００６年１月末にノートンのアンチウイルスソフトの動作が異常になって使えなくなり、仕方無くウイルスバスターの試用版を入れたらメモリーが不足気味になったためノーブランドの５１２ＭＢを１枚買って交換し、合計で７６８ＭＢ
にした。
メモリーが正常かどうかチェックするソフトにＭｅｍｔｅｓｔというのが有り、ＭＳ-ＤＯＳ上で動くソフトだが、これでチェックしたらメモリー同士の相性かどうか判らないが１回だけエラーが発生した。（全部のテストパターンは確認
していないが）

その後で光のドライブ（若松通商で買った東芝製のＤＶＤ−ＲＯＭ）を取り付ける。しかし、見るとケーブルが１本しか付いていない。これだと光のドライブとハードディスクのドライブが１本のＡＴＡのフラットケーブルに接続されるこ
とになるため、折角のＡＴＡ１００仕様のハードディスクが光ドライブに引っ張られて遅くなってしまうのだ．．それと光のドライブとハードディスクのドライブ番号の設定が同じため、変更しないと光のドライブが認識されない。

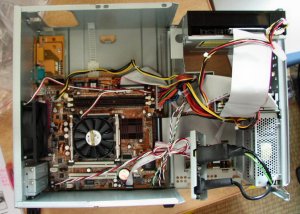

バルクで買った東芝製のDVD-ROM	ケースの中身(CPUファン付き)	これはペンティアム4(リテール品)

そこで仕方なく近所のパソコン屋に行ってケーブルを買う。どうせならと風通しの良いスマートケーブルを２本買って来て取り付け。マスタードライブのケーブルにハードディスク（ＩＢＭの７，２００回転の４０ＧＢ）を取り付け。
もう１本のスレーブの方にＤＶＤ−ＲＯＭを取り付け。


ＤＶＤ-ＲＯＭを取り付けたところ	玄人志向のD定食セット（２５６ＭＢのＤＤＲＡＭはサムスンのメモリ・ハードディスクはシーゲートの４０ＧＢ）	玄人志向のＤ定食（１万６千円程度）

このキットは自作のマシンだとフロッピーのドライブも自分で取り付けなければならないが、フロッピーだけは既に取り付けられているのだ。（２ＭＯＤＥ）このＦＤは数年してＢＩＯＳでエラーしたり動作が不安定になったため、玄人志
向の３モードのフロッピーに交換。

組み立てた後でＷｉｎｄｏｗｓ　ＸＰをインストール。ハードディスクの初期化がされていないため、Ｗｉｎｄｏｗｓ　Ｍｅの起動ディスクを使ってＦＤＩＳＫを実行しようとしたらエラーで出来ない。２〜３回やっても出来ず。後でよく見たら、こ
の起動ディスクはＤＯＳにＵＳＢのドライバーを組み込むために作ったＦＤＩＳＫコマンド抜きの起動ディスクだった。

ハードディスクを初期化してＷｉｎｄｏｗｓ　ＸＰをインストールしようとしたらファイル形式をＮＴＦＳにするという。
今までのＦＡＴ３２と同じにしておいた方が何かと便利と思い、ＦＡＴ３２に変更してインストール。
（ＸＰの場合、ＦＡＴ３２では１区画は３２ＧＢ以上には出来ない）
ディスプレイのドライバーをインストールしないでやったら、勝手に８００＊６００のサイズにされてインストール。

後でキットに付属のドライバーをインストールしたら１０２４＊７６８も使えるようになった。しかし気のせいかＳＩＳ系のフォントは字が汚い気がする。何となく輪郭が寝ぼけている感じでハッキリしない。リフレッシュレートを下げると
いくらか良いみたいだが．．

ドライバーは一応、全部入れた方が良さそうだ。ＡＧＰのドライバーを入れないとＷｉｎｄｏｗｓ　ＸＰをインストール時に停止してしまうので要注意。（スキップは可能）

なおＷｉｎｄｏｗｓ　ＸＰをインストールする前にＢＩＯＳの設定画面でプライマリードライブをＣＤ−ＲＯＭに変更しておく必要が有る。これをしておかないとＣＤ−ＲＯＭから起動しないのだ。

Ｗｉｎｄｏｗｓ　ＸＰをインストールした後で見ると４０ＧＢを二分割した筈なのにＣドライブしか見えない。
Ｄライブは光のドライブ、残りの半分は一体何処に．．．？
これは後日、Ｗｉｎｄｏｗｓ　ＸＰの解析本を見たらやり方が載っており、Ｍｅ等よりも簡単に区画の設定が出来た。

悩んだが判らない。とりあえずＷｉｎｄｏｗｓはインストール出来たのでＣＤの再生をしてみたところ音が出ない。
サウンドのドライバーをインストールしていなかったので、インストールしてＯＫ。

画面も８００＊６００で固定されており、１０２４＊７６８にしようとすると画面が消えてしばらくしてから元に戻る。
これも画面のドライバーを入れてＯＫ。

ＬＡＮ接続をしようとしたら、これもダメ。
ドライバーをインストールしてからインターネットの設定をして接続を試みるがエラーになって出来ず。
設定が悪い物と思って見直し、試すが変わらず。３時間くらい悩んでしまったが、念のために今まで使っていたパソコンに付いていたＬＡＮエッグというＵＳＢ接続のＬＡＮアダプタを外して繋ぎ変えてみると
スンナリ一発で動いた。
そこでパソコン屋に行って安いＬＡＮカード（９００円程度）を買って取り付けてとりあえずＯＫ になる。
これは後日、マニュアルを見たらＢＩＯＳの設定がＤＩＳＡＢＬＥ（不可）の設定になっていた。
これをＥＮＡＢＬＥ（可）に設定しなおして試してみたら一発でＯＫになった。

それにしてもマニュアルが全て英文。ホームページを見に行っても主要な所は英文では判らない。
やはり初心者は国産を買った方が間違い無さそうだ。（苦笑）

翌日、本庄のヤマダ電機で玄人志向のＩＥＥＥ１３９４のボード（ＩＥＥＥ１３９４Ｖ２-ＰＣＩ）とＤ定食とかいう４０ＧＢのハ
ードディスクと２５６ＭＢのＤＤＲＡＭがセットになった物を買ってきて、ＲＡＭはそのまま取り付け。
ハードディスクは以 前買って使えなかったリムーバブルケースに入れた。
このハードディスクはシーゲート製。容量を見たらＩＢＭより少 なめだった。なおＩＥＥＥ１３９４カードはＷｉｎｄｏｗｓ  ＸＰは対応してないように思われるが（表示無し）実際には問題な
く使える。
（ドライバーは自動でインストールできる）

その後、ＳＣＳＩのカードを入れ平成１４年８月当時はＩＥＥＥ１３９４カードとＵＬＴＲＡ-ＳＣＳＩカードを入れていた。
平成１８年４月の時点ではＩＥＥＥ１３９４とＵＳＢ２．０の共用カード（玄人志向）が１枚載っているのみ、ＳＣＳＩは使っていない）
ＳＣＳＩの良い点は最高８台までのドライブが接続出来ること。転送速度は今となっては全然魅力は無くＵＳＢ１．１ よりは速いくらいのもの。ＩＥＥＥだと２倍半、ＵＳＢ２．０だと３倍の速度が出ることを考えるとメリットは少ない。

カードはPCI（標準サイズ）が２枚実装可能だが、基板の高さが高い物はＣＰＵクーラーのレバーにハンダ面が接触するため、レバーが絶縁処理されているとはいうものの、あまり気持ちの良いものではない。出来れば幅の広い物
は下側のスロットに入れた方が良いだろう。

ケースファンの音が気になる人は静音タイプのファンと交換した方が良いだろう。その分、回転数が下がるので冷却効果は下がるかもしれないが、元々９ｃｍと大きめのファンなのとペンティアム４は熱に応じて処理速度を下
げて対応し、最悪の場合は自動的に電源を切ってＣＰＵを保護する機能が有るので心配は要らない。

ケースファンは８月末に超静音タイプというのに交換した。今までは夜中になるとファンの音が気になってしまったが、これでまったく気にならないようになった。普通のファンでもファンの電源と直列に抵抗を入れることで電圧を
下げ、ファンの回転数を下げて静かにすることは可能と思う。ファンを変えることはケース内の放熱効果を低下させる可能性も有るため、自己責任でやってください。真似した結果、不具合が生じても当方は一切関知しません。
（＾＾；）

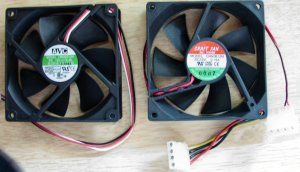

左がオリジナルのファンケース（消費電流は０．３Ａ） 右のは交換前の静音タイプのもの（消費電流は0.18A）	これは最終的に交換した超静音タイプのファン ツクモで購入したもの(中に入っているのはオリジナル用 回転数は２０５０回転で騒音は２５ｄｂ以下と非常に静か

ケースファンだが、あまり回転数の低い物は避けた方が無難なようだ。音はたしかに静かになるが、風量が減るため放熱が悪くなりケース内の温度が上昇して不具合が出る場合が有る。
私の場合、時々ハードディスクの調子が悪くなり「ディスクエラー」で起動しなくなる不具合が発生してしまった。
そこで平成１５年１０月に中速タイプという２４００回転の物に交換した。
これは少し音が煩い（２７ｄｂ）だが風量は上なので冷却効果は少しは期待出来そう。
本当はファンコントローラーを付けて調節すれば良いのだが．．
それと夜中はパソコンは使わなければ良いと割り切ることにした。
電流は０．１８Ａと同じ。他にも松下の物で流体軸 受けを使用したタイプも有り、こちらも魅力的だったが風量とか気になって買わず。それにしても最初付いていた物
は非常に煩い。
電流も０．３Ａ程度と、倍近いところを見ると回転数も高そう。風量は、それなりに有りそうだが．．

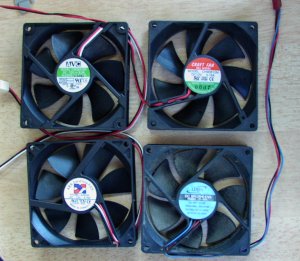

今までに買った９ｃｍのケースファン。左上がオリジナル、右下が超静音の物。左下が現在使用中の中速ファン。
消費電流はオリジナルが一番多く、音も煩い。右下が一番静かで消費電流も少ないが、回転数が低く風量も少ない。ブラシレスのモーターを使用。電源コネクターは３ピンが多いが、中には４ピンの通常の電源コネクタータイプ
の物も有る。

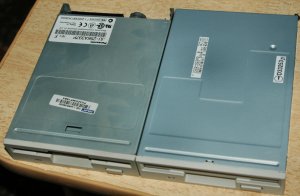

平成１７年２月、フロッピードライブの調子が悪くなってきたため交換。外したらドライブは松下製だった。
ベアボーンキットとはいえ、それほど安い（無名）メーカーの物は使っていないようだ。
参考までに私が交換用に買ったのは玄人志向の物で中身はＹＥデータのもの。
（有名なのはミツミ、松下、ＹＥデータ、ティアック等）

平成１８年４月現在の構成は光ドライブがＩ／Ｏデータ（日立ＬＧ製）のＤＶＤ-Ｒ／ＲＷの４倍速、ＦＤはＹＥデータ製の３モード、ハードディスクはシーゲートのバラクーダ４の８０ＧＢをＦＡＴ３２で３分割して使用。キーボードは富士通製の
親指シフトキーボードＦＭＶ-ＫＢ２１１、マウスはマイクロソフトのインテリウマス　エクスプローラー４というもの。
購入時の構成に比べると変わっていないのは本体のみ？

平成１８年の１０月１１日、内蔵のＬＡＮが故障してＬＡＮ接続が出来なくなりました。ちょうど、Ｗｉｎｄｏｗｓのｕｐｄａｔｅ
をした後だったのでＷｉｎｄｏｗｓ　ｕｐｄａｔｅが問題かと思ったのですが．．．
結局、Ｉ／Ｏデータの安いＬＡＮカード（１０ ＢＡＳＥ-T／１００ＢＡＳＥ-ＴＸ）を買って使っています。
イキナリ壊れたのでＷｉｎｄｏｗｓ　ｕｐｄａｔｅを疑ってしまった。（苦笑）

平成１９年の１月７日、ＷｉｎｄｏｗｓをＸＰのＳＰ２に更新した際にハードディスクを１６０ＧＢ、メモリーを１ＧＢに入れ換え。ウイルスチェックのソフトもノートンインターネットセキュリテイ２００５からウイルスバスター２００７に変更。
マウスはエレコムに換えている。マウスもサイドスクロールする物を使ってしまうと、この機能が無いと不便。

平成１９年の２月２１日、ＬＡＮカードとＵＳＢ２．０、ＩＥＥＥ１３９４の複合カードで空きスロットが無くなってしまうため、玄人志向の複合カードＧＩＵ２Ｖ-ＰＣＩという、１０００ＢＡＳＥ-ＴのＬＡＮとＵＳＢ２．０を外２ポートに内蔵１ポート、ＩＥＥＥ１３９４の６ｐｉｎが外２ポートと内蔵１ポート付きの物に交換。

平成２０年の１月、中古屋に買い取りをしてもらったらジャンク扱いで５００円．．

やはりメーカー製のパソコンじゃないと売り物にはならないようです。
売る時は個人売買で処分するのが良さそうです。
（Ｗｉｎｄｏｗｓ　ＸＰも付けたのに、これじゃパーツ代にもなりません）
