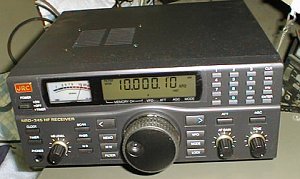

今まで長い間使ってきた受信機のヤエスＦＲＧ−７７００Ｍが最近調子が悪くなってきたため、そろそろ交換時期かと思って今まで検討していたのだが、平成１２年（２０００年）の３月に群馬県太田市のハムショップのホームページの中古品コーナーを覗いたところ日本無線の受信機（定価約１０万）が半額の約５万で売りに出ていたので買い換えることにした。
店に行って中古コーナーを見たが、それらしき物は見当たらない。あたりを見回すと新品の箱が２つ有り、仕様等を覚えて行かなかったため性能が判らず弱ったと思ったら傍にカタログが有り、まあまあの仕様なので買うことにした。
受信可能な周波数は１００ＫＨｚ〜３０ＭＨｚ。モードはＡＭ／ＳＡＭ（同期検波ＡＭ）／ＳＳＢ／ＣＷ／ＦＡＸとのこと。
ＦＲＧ−７７００に有ったＦＭモードが無いのはイマイチだが、２９ＭＨｚ帯を除いては普段は必要が無いかも？ もっとも、その気になればＦＭはＡＭでスロープ検波をすれば済むことだし．．
方式はダブルスーパーでＩＦが４４．８５５ＭＨｚと４５５ＫＨｚ。最小周波数ステップは５Ｈｚ。安定度も電源ＯＮから１時間以内は±１０ｐｐｍ以下。低周波出力は１Ｗ以上と普通に聞く分には充分だろう。大きさは幅２５０＊高さ１００＊奥行２３８ｍｍ。重量は３．５Ｋｇと軽め。
選択度はワイド（４ＫＨｚ以上／６ｄｂ）とナロー（２ＫＨｚ以上／６ｄｂ）の２種類のフィルターが実装されている。
ＦＲＧ−７７００の場合は３種類だったが、実際にはワイド（１２ＫＨｚ）は使う機会が無く、殆どミディアム（６ＫＨｚ）かナロー（３ＫＨｚ）だった。
これは別売の基板を入れれば３００ＨｚのＣＷフィルター（ＣＦＬ−２３１）から２．４ＫＨｚのＳＳＢ用フィルター（ＣＦＬ−２５１）までの５種類の内、１個だけ入れることが可能となる。帯域はＳＳＢでもワイド・ナローの切り替えが可能。当然ながらワイドではカブリが増える。欲を言えばＩＦシフトやワイズが欲しいところだが、この価格帯で、それを求めるのは酷というものか？混信除去機能は無い。
ＡＭは本格的な同期検波方式もサポートしているため短波帯のようにフェージングの多い場合に良好な受信が出来るとのこと。
スピーカーは本体上部に有るが音質は良好で、さほど聞き疲れはしない感じ。
ＳＳＢの復調もアマチュア用の安いトランシーバーよりはマシかもしれない。少なくともＦＲＧ−７７００よりは感度・音質とも上。以前使っていたＩＣ−７２６等に比べても聞きやすい。まあ、１０年以上も昔の物と比べるのは酷というものだが．．試しにＩＣ−７３６と聞き比べてみたが、音はむしろ聞きやすい気がした。
表示は透過照明の液晶で比較的見やすいが、消灯したり明るさを変えることは出来ない。
しかも時計のバックアップが無いためコンセントから抜いたり停電が有ると時刻がリセットされ「００時００分」のままとなる。そのためタイマーをセットしてあっても動作しなくなる。（タイマーのＯＮ／ＯＦＦの設定時間は保持される）
時計表示は２４時間でローカル（日本標準時等）とＵＴＣ（世界標準時）の設定の切り換えが可能。誤差は月差±２分とのこと。クオーツ時計と考えると１桁違う誤差でイマイチ。タイマー機能有り。ただ電源スイッチはＯＮ／ＯＦＦ／タイマーの３段階のため、頻繁に切り換えているとダメになりそうで怖い。
スリープタイマー機能も有るが、タイマーとは別になっておらず、スリープタイマーでＯＦＦ時刻を設定するとタイマーのＯＦＦ時間も変更されてしまい具合が悪い。この辺りは大いに不満、もう少し配慮が欲しかった。なお、タイマー動作時には透過照明は無く、時計のみ液晶表示となる。
後日、ヤエス(バーテックススタンダード)の受信機のレポートを見たが時計のバックアップ機能については同じようなものだった。この時期は、何か変な風潮が有ったのだろうか？？ ノイズブランカはレベル調整可能。
メモリは１００ＣＨ有る。ＦＲＧ−７７００Ｍが１２ＣＨしか無かったのに比べると充分過ぎる数。でも、そんなに有っても瞬時に呼び出せないから意味が無い気もするが．．
書き込みは希望周波数とモードを設定後にＭＷスイッチを押してからＥＮＴキーを押すことで設定される。
呼び出しはＭＥＭＯキーを押し、メモリーＣＨの選択は＜と＞のキーで選択して可能。ただし普通の手順で書き込みすると新規の場所に書き込まれてしまい、書き込み済の所に上書きは出来ない。上書きする場合には書き込み済のチャンネル番号を指定してから書き込む必要が有る。
メモリーのスキャンも可能。メモリーはリチウム電池（ゲーム機等に使われているＣＲ−２０３２という比較的入手が容易な物）でバックアップ。ＦＲＧ−７７００Ｍの場合は単三電池を３本使っていたが、それから見ると隔世の感が有る。
感度調整はアッテネーターのみで、−２０ｄｂ。 ＦＲＧ−７７００はＲＦ ＧＡＩＮコントロール（ボリウム）が有ったが、これには無し。気になる感度だが短波帯のＳＳＢ／ＣＷは０．３μＶとのことで一昔前のアマチュア無線機並の感度。
ＡＭは中波帯が１７．８μＶ，短波帯が２μＶ。
ＶＦＯはＡ／Ｂ有り、切り替えが可能、って今や当然だけど、昔のアナログの時代には無かったんだよなぁ．．
当然ＦＲＧ−７７００はアナログＶＦＯなので切り換えは無し）同調ツマミは最小５Ｈｚステップで変更可能。
テンキーのＫＨｚやＭＨｚキーを押すと最小ステップがＫＨｚやＭＨｚ単位に変わって、早送りが可能になる。
ＬＯＣＫスイッチを押すとＶＦＯが電気的にロックされ、周波数を変えられなくなる。
電源は内蔵しておらずＡＣアダプターや直流安定化電源から供給する。ＡＣアダプターは一昔前のノートパソコンのように大きめ。（長さ１１０ｍｍ＊幅６０ｍｍ＊厚み５０ｍｍ程度）端子は外側がマイナスで内側がプラスと家電品と同じ接続なので、他の安定化電源を使う場合は要注意。電源の極性を間違えると故障の原因となる。電源電圧・容量は１２Ｖで０．８Ａ以上必要とのこと。
ＡＧＣはＳＬＯＷとＦＡＳＴの２段切り換えの他にＡＧＣスイッチを押しながら電源を入れるとＡＧＣがＯＦＦになる。
通常のＡＭ放送を聞く程度ならＳＬＯＷで充分か？。
周波数選択はＶＦＯダイヤルを回すのと、１０キーから入力の２種類が可能。１０キーを使う場合は３．５ＭＨｚの場合３．５と入力後にＭＨｚのキーを押せば良い。９５４ＫＨｚなら９５４と入力した後でＫＨｚのキーを押せばＯＫ。入力が終わったらＥＮＴＥＲキーを押す。（これを押さないと変わらない）
周波数のアップ／ダウンは＜＞キーを使う。周波数の入力にメーターバンドでの入力が可能。１４ＭＨｚなら２０と入力後にｍｔｒキーを押す。デザインは日本無線らしからぬ、一寸安っぽい感じがしないでもない。
アンテナ端子はＭ型とワイヤーアンテナ用の２種類。ＦＲＧ−７７００の場合は中波用、短波用の各ワイヤー用とＭ型の３種類が有ったが、中波と短波用を１本のアンテナで共用する場合は並列に接続しないと感度が悪くなるというデメリットが有ったが、これはどちらか一方で良い。
背面のアンテナ切り換えスイッチの切り換えも必要。ただ、線が細かったり、短いと噛み付きが弱いようだ。
パソコンコントロール。ＲＳ−２３２Ｃを使ってパソコンと接続し、リモートコントロールが出来る。但しコントロール可能なのはＶＦＯのＡのみで、Ｂは使えない。コマンドは覚えないと使えないかも？
 用。左端からヒューズ（１Ａ）・電源端子・スピーカー端子・ＦＡＸ受信用の出力端子・ＲＳ−２３２ＣのＤ−ＳＵＢ２５ピンのコネクター（メス） |
 付属のＡＣアダプター（１１０＊６０＊厚さ５０ミリ）
|
平成１９年の６月頃になってSメーターの照明が切れてしまい、メーカーに問い合わせたところランプ代が送料込み（宅配便）で税込み８４０円 だった。仕様は６．３ｖの０．１５Ａというもの。どうみても、そんなにする物には見えないので自分で探してきた方が安上がりかもしれない。（通販で見たら２５個入りで３,５４０円、単価は１５０円以下、送料は別だが）
修理を依頼するとなると工賃が１時間で１４，０００円とのことだったが自分でやってみた感じでは５分も掛からない仕事だった。上蓋のネジを４箇所外してランプを押し込んで捻れば外れる。取り付けは同様に押しこんで逆に捻るだけ。あまりの呆気なさに拍子抜けしてしまった。

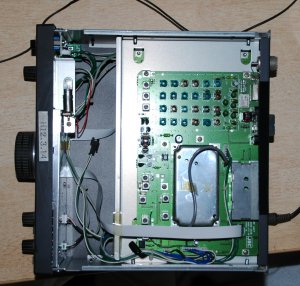

ＮＲＤ-３４５の内部（上面）

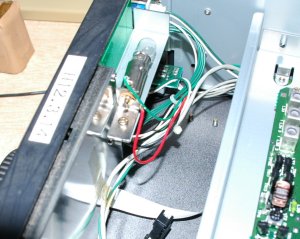

画面の上部に有るのがランプ（６．３ｖ ０．１５Ａ）ピン式で捻って嵌める
やり方としては基板上のチップ抵抗（Ｒ１８〜Ｒ２０とのこと）を３個外し、その内の２個所を短絡させるという物なのだが、これが意外にクセものというか歳を取ると老眼になってくるので細かい作業がしづらい。
基板を外すには筐体の上蓋のネジ４個所を外し、スピーカーの配線をコネクターの所で外す。
それからＭ型コネクターの配線を外さなければならない。
ついでにワイヤーアンテナ用の端子を留めている２個所のネジも外さねばならない。基板も７個所ネジ留めされている。
Ｍ型コネクターは芯線だけ外せば、あとはコネクターのネジを外せば引き抜けて作業には支障は無い。
基板には色々と配線が有るが、ここは外さなくても裏返しにしてやれば作業には支障は無い。
チップ抵抗そのものはＣＤ８と書かれた近くに１２０と書かれた物が１個と３９０と書かれた物が２個有る筈なので取り外す。
そして３９０（Ｒ１８とＲ２０と思われる）のチップ抵抗の付いていた所に０オームの抵抗を付けるか、あるいは線で短絡する。
文字で書けばこれだけの事なの
だが、やってみると意外と苦労する。線材を使って短絡する場合、意外に半田付けするのが大変。思うように付いてくれない。２０Ｗの半田ゴテを使ったのだがコテ先が細くないと隣のランド（パターン）に半田が付いて短絡してしまったりと思うように行かず苦労した。
以上は私の場合であって、間違っている可能性が無いとも言い切れませんので自己責任の上で改造をお願いします。
二人いれば持っていてもらって半田付け出来るのだが、一人だと動いてしまったりと思うように行かなかった。
結果はやはり効果が有って、それなりに聞えるようになった。強電界の所に住んでいる人以外は必要無い気がするのだが．．（アッテネーター）
以前に使っていたＦＲＧ−７７００にはＤＸとＬＯＣＡＬの切り替えスイッチが付いていたし、感度の調整（ＲＦ ＧＡＩＮ）も付いていた。コストの関係で、こういう設計になったのかもしれないが、アッテネーターのＯＮ／ＯＦＦくらいは付けて欲しかったところ。
