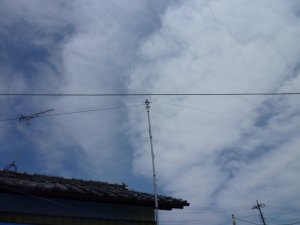

コメットの５０ＭＨｚ用ダイポールＨＤ-６
（見づらいが横線の下の部分）
平成２２年の７月、６ｍ ＡＮＤ ＤＯＷＮコンテストであまり聞こえなかったため、それまで使っていた１／２λのノンラジアルホイップからダイポールに変えようと思って調べたが、手頃な物が無く試しに買ってみた。店に行っても置いてあるかどうか判らないし、取り寄せなら通販でも同じようなもの。（送料は余計に掛かるが）ＮＥＴで調べてＣＱオームという店から購入。
元はＨＦ帯のダイポールに追加して使う物らしく、単独で使う場合にはバランが必要とのこと。
バランは同社のＣＢＬ-２０００が必要とのことだが、これは５０ＭＨｚ帯まで使えるバランであれば問題ない。ポールに固定できるタイプのバランなら問題は無いと思われる。私の場合は自作のダイポール用に買ったＲａｄｉｘ社のバランを持っていたので、これを流用した。
仕様だが、長さは２．８２ｍ（エレメントを水平で使用時で、Ｖ型の場合は２．５１ｍ）、重量は２５０ｇ。入力は２００ｗ（ＳＳＢ）適合ポールは２５Φから６２Φまで。利得は２．１５ｄｂｉとなっているが、一般的にダイポールは標準アンテナで利得は０ｄｂと考えるのが普通。
ｄｂｉというのは基準となるアイソトロピックアンテナ（実在はしない仮想アンテナ）の利得を０ｄｂｉとして、それに対する利得を表示するに過ぎない。だから２．１５ｄｂｉというのはダイポール比で０ｄｂのわけで、２．１５ｄｂの利得が有ると錯覚しないこと）

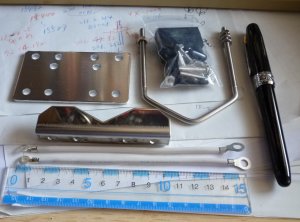

エレメントはステンレスで太さは３ミリ。クロスマウントの金具はアルミ製。Uボルトは細くて長い。（太さは５ミリくらいか？）
取説はＡ４サイズの物が１枚付いているが組立の図面は小さく、見づらい。
組立の手順も初心者には判りづらい。
エレメントは水平以外にＶ型にも出来るが、その場合は逆Ｖのみ。
（Ｖ型、いわゆるバンザイアンテナはエレメントが自重で垂れ下がるため使用は難しそう。
水平にしても全体的にエレメントが垂れ下がる感じで今一つ。
個人的には、もう少しシッカリしたエレメントにしてほしかった）このアンテナは逆V型で使うのが目的の設計の様だ。

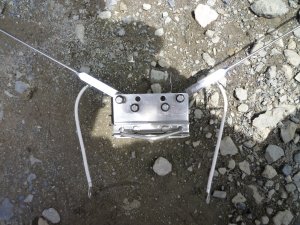

エレメントの取り付けはアルミ板（クロスマウント）に絶縁体を噛ませて使用する。
水平にして使う場合は添付されているコンデンサで左右のエレメントを短絡する。
（Ｖ型で使う場合は不要）
エレメントの長さは調整可能。ホイップのように六角レンチではなく、普通のプラスドライバーを使用する。
バランからのリード線は約１５ｃｍ。両端に圧着端子が付いており、エレメントに付く方は３ミリΦと小さいので区別できる。
ＳＷＲは正確に測ったわけではないが（１０ｗ出力で５Ｄ-ＦＢの同軸が１０ｍ程度入った状態でリグ内蔵のＳＷＲ計で測定）５０．０５
〜５０．５MHzくらいまでは１．１程度だった。それまで使っていた１／２λのノンラジアルホイップはコイルが入っているせいか、バンドエッジになると１．５くらいまで上がる傾向が有ったが、これは比較的安定しているもよう。
飛びや受けは出ている局が少ないため比較できなかったので、また後日。
と書いたが、結局は殆ど使わずに下ろしてしまった。やはりダイポール程度でも８の字の指向性が有るため、サイドになった局は聞こえ辛いため、殆ど無指向性ということで自作のスクエアローアンテナに変えてしまった。
 |
 |
|
|

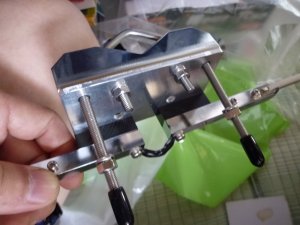

下はエレメント取り付けの様子。中央の黒い物はコンデンサー部分。 |
 |
 |
|
Ｕボルトの先端に付いているのはゴムのキャップ |

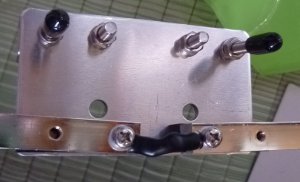

バランと接続するリード線はエレメントに３ミリのネジで共締め |
