２００７年の９月、地上デジタルテレビを見たくて色々と試行錯誤した結果です。

ことの始まりは今まで使っていたＶＨＳのビデオデッキがダメになったこと。数年でアナログ放送が終わると判ってい
るので、今更アナログのＶＨＳのビデオを買っても仕方ないのでＶＨＳ、ハードディスク２５０ＧＢ、ＤＶＤの３ｉｎ１の物
で地上デジタルのチューナーを搭載した機種を買った。

この時点では地上デジタルについての知識も殆ど無く、映るどころか何処へアンテナを向ければ良いかさえ判らず。

その後、自分が普段見ているテレビを地上デジタル対応の液晶テレビに買い換えたのがキッカケで、とりあえず映
りそうな児玉の中継局向けにアンテナを上げてみるべくホームセンターで安い１４素子のＵＨＦアンテナ（地上デジタ
ル対応という、全周波数帯域のもので３，８８０円）を購入して仮設で軒下に上げて試してみたが、結果は全くダメ。

アナログのＵＨＦはかろうじて映るものの、デジタルは信号が弱すぎるようでダメだった。建物の陰になったせいか
もしれないが、レベルが低すぎて全然ダメだった。

児玉の中継局方向ではアンテナが低いと家の陰になってダメそうなので、電波の来る方向の、家の反対側に立てて
みた。とりあえず映るものの、市内の家電量販店が言っていたようにＮＨＫとテレ玉しか映らず。
高さは家の軒より高い３ｍくらいでは致し方ないかもしれないが．．．
（全部映るようになるのは平成２０年末とのこと）

同軸はＵＨＦだとＶＨＦに比べてロスが気になるのでロスの少ない５Ｃ-ＦＢを１０ｍ程度使用。
（５Ｃ-２Ｖに比べると１０ｍで１ｄｂ程度のロスの差しかないが、３Ｃ-２Ｖだともっと大きいはず）

この時点でのレベルはテレビで見る限り３０くらいのレベル。４５以上無いと厳しいそうなので、何とかギリギリとい
う感じ。その後、色々と調べてみたが東京タワー（出力１０ＫＷ）に対して児玉の中継局はＮＨＫが３Ｗ、テレ玉は
１０Ｗと差が有りテレ玉は比較的良く映るがＮＨＫは弱い。受信料を取っているのに民放よりも弱いとは話にならん。
電波が弱いのかと思ってマスプロの卓上ブースター（ＵＴ３０ＢＣという３０ｄｂタイプ）を買って付けてみたが、かえっ
て状態が悪くなってしまい、外した。（画面がモザイクになってしまった）

児玉の中継局は全部のチャンネルに対応するのは２００７年中の対応は無理そうなのと、ＮＨＫも総合だけで教育
は映らないという有り様で面白くない。アナログをメインにしてデジタルは時々、ＮＨＫとテレ玉を見る生活ではイマイ
チ。

迷ったが、もう少し利得の有るアンテナにしてみようと思い、近所のホームセンターや家電量販店を見て回ったが
大体置いて有るのは１４素子から２０素子。中には素子が２段になったタイプ（１万円近くする）も有るが．．

最初買ったのが二流メーカーの１４素子で同軸もＦ型コネクターではなく直接接続するタイプなので、同軸の交換も
面倒。そこで次に買ったのが日本アンテナの２０素子。接続はＦ型コネクターで接続し、組み立ても判りやすい。
同軸は今回は設置場所の関係で５Ｃ-ＦＢを１５ｍにした。アンテナメーカーとして有名なのはマスプロ、ＤＸアンテナ
と日本アンテナ、それと社名が変わったらしいが八木アンテナくらいのものか？　近所で買えるのはマスプロ、ＤＸ
アンテナ、日本アンテナくらい。あとは、あまり有名じゃないメーカー．．

前の家で上げていた日本アンテナの２０エレ八木（高さは約５ｍ）

テレビを見ながらアンテナの向きを調整するのは意外と大変。家族にテレビを見てもらいながら向きを変えるのも
大変なのでＮＥＴでアンテナチェッカーという電波の強さを見られる機械が有ると知り、早速注文。値段はメーカー
希望価格で３，９８０円くらい。送料込みで３，５００円くらいで買えたので良かったが、近所（鴻巣市）の大型のホー
ムセンターでも売っていてガッカリ。

届いてからホームセンターで日本アンテナの２０素子を４，８８０円で購入。本当は地デジ専用の物を買えば利得が
高くて良いのだが、この近辺では売っていない。通販で買うのも億劫で、全周波数帯の物を購入。

休みの日にアンテナの利得を見るために無線用の移動用ポール（６ｍ高）に取り付け、日本アンテナのアンテナチ
ェッカーを接続してみたが全然電波が来ていない。

試しにブースターを接続してアンテナチェッカーでみたら電波は受信しているもよう。これならば何とか使えそうと思
い、アンテナを取り付けた後でアンテナチェッカーで最良点を調べ、方向を合わせた後でテレビに接続し、見ようと
思ったが受信出来ないと言う。そんな筈は無いと思って初期設定をし直したら映ったが、デジタルは一々設定をしな
ければならず面倒。

設定をして映るか確認したら全てのチャンネルが映った。
結論から言うと、この辺りで東京タワーに向けて見るには外部アンテナ（最低でも１４素子、出来れば２０素子以上
は必要かも？）　それと最低でも２０ｄｂ以上の利得のブースターが必須なようだ。受信ブースターは屋外型でアンテ
ナの直下に付けるのが理想だが、同軸が長くなければ卓上型でも問題は少ないと思う。
（同軸が長いと電波自体が弱くなっていて雑音等の差が少なくなり、ブースターで増幅しても電波の質が悪くなって
結果的に映りが悪く、あまり改善されないためだが、減衰量の少ない同軸の場合には大差は無い）

室外から室内に同軸を引き込むのに、今までアナログの共聴アンテナで使っていた保安器（避雷器）を使ってと思
い接続したら何故か全然映らなくなってしまった。どうやら、この保安器は古い物なのでＵＨＦには対応していないよ
うだ。仕方ないので中継コネクターで接続して室内の同軸と接続。

これは共聴アンテナ用の保安器
共聴アンテナで室内側の同軸を外したため抵抗を入れている。

児玉の中継局が全部のチャンネルに対応してくれれば、もう少し条件は良くなりそうだが、この場合はアンテナを
垂直にしなければならないし面倒。

前橋の中継局（榛名山）は向けてみなかったが、これだとテレ玉が映らないようで埼玉県民としては悩むところ。
出力はこちらの方が段違いに強いらしい（１００Ｗ）が、アンテナの向きによっては児玉の中継局の影響を受けるら
しい。

とりあえずはレベルが５０から６０くらいまで上がって映るようになったが、ブースターが無いとダメ。
新幹線が通ると電波が遮られるようで全く見えなくなるのが難点。これは、アンテナを高く上げるか新幹線の影響を
受けない所にアンテナを立てて共聴にするしか無さそうだ。どちらにしても容易には行きそうもないが．．

その後、受信ブースターを共用していると隣の部屋でブースターの電源を切ってしまうと映らなくなってしまうので分
配器の後に部屋毎にブースターを入れるように変更したら以前よりもレベルが下がってしまった。（１０くらい低下）
原因としては分配器を通してしまったため、アンテナから来ている電波が半分の強さになってしまい、それをブース
ターで増幅しても思うようにＳ／Ｎ比（信号対雑音比）が上がらないのが原因と思われる。

やはりアンテナの根元で受信ブースターを入れて充分な強さに増幅してから分配するのが良さそう。
一旦、増幅した後の分配器のロスはさほど気にすることはなさそうだ。（二分配器の場合は半分だが、元のレベル
が６０くらい有れば下がっても３ｄｂなので、半分とはいってもｄｂ（デシベル）では３ｄｂの差なので３０になることは無
い。（６０が５６とか５７くらいになる感じ）

と、いうわけで屋外型というか日本アンテナのＮ-３５Ｕというブースター（３５ｄｂ）に換えてみたが結果は殆ど変わら
ず。これは本体に利得の調整ボリウムが有るのに加え、利得が高すぎた場合に自動的に利得を下げる機能が有
ることも有るかもしれない。なおＶＨＦも増幅はしないものの、混合して出力出来るようになっている。
（スイッチが付いていてＶＨＦを混合する、しないの切り換えが可能）屋内に電源部が有るため、同軸の接続箇所が
増えるのは今一つなのと、分配器を使う場合は電源通過型を使用する必要が有るのが難点。

デッキも今までアナログでしか使っていなかったため、これも地上デジタルの受信設定をする必要が有って設定。
テレビとデッキのメーカーが異なるため、やり方が違って面倒なことこのうえない。

チャンネルもアナログと違って判りづらいのでリモコンのチャンネルはアナログと同じに設定を変えてしまった。

アナログのようにアンテナを接続してチャンネルさえ合わせれば映るのと違って、面倒くさい。
テレビやデッキを買い換える度に、こんな設定をしなければならないのかと思うとウンザリする。

自分の部屋のデッキはアナログなので地上デジタルにしたら当然ながら受信出来なくなってしまい、録画するには
デジタルのチューナーが付いているテレビの出力端子と接続して録画するか別途、地上デジタルに対応したチュー
ナーを接続するしかなくなってしまい弱っている。（結局、平成２０年の夏に新規に追加購入）

当面はテレビの出力をそのまま録画するつもりだが、これだと裏番組の録画は出来ないし録画自体もアナログなの
で画質は劣ってしまう。それとテレビはデジタルだからデッキだけのためにチューナーを買うのもバカらしい。
値段も安い物でも１８，８００円くらいするので、考えてしまう。デッキをデジタル対応機に買い換えたら不要になって
しまう代物だし．．

その後、ＮＨＫの総合が時々モザイクになったり、酷いときには受信出来ない（画面に何も出ない）状態になることが
多々有って、今まで屋根の上に有ったアンテナを使っていないことも有り、思い切って交換することとした。
（アンテナを取り替える際に見たら受信ブースターの同軸のコネクターが緩んでいたので、もしかすると接触不良を
起こしていたのかもしれない）

ＮＥＴ上で工事業者を探したところ県内では３社が見つかり、それぞれに現状を説明して見積もりをメールで依頼。
その結果、１社は即日回答が有り無料アンテナ診断をやっているとのこと。

２社め（行田市）は住所だけで判断して電波が弱いので高性能のアンテナと高利得の受信ブースターが必要なため
６万円近く掛かるとの見積もりを貰った。これは現状が５ｍ高くらいの所に２０素子のアンテナと日本アンテナの３５
ｄｂの受信ブースター（ＮＰ３５Ｕ）を使って問題無く映るので納得が行かず断りを入れた。

３社め（鴻巣市）はブログで各地のアンテナ工事のもようを紹介していて安心感が有り、出来れば頼みたかったの
だが回答が一番遅く、時期的に台風１３号が到来する時期に重なったことも有って待ちきれず、最初の業者に依頼。

休日だと家の傍が駐車場の関係で工事車両が邪魔になる虞も有って平日にしてもらったが、夜勤明けで前日から
雨が降っていたので無理だろうと思って買い物をしてから帰宅したら既に電波状態の測定が終わっていた．．．

工事をするか聞かれたので雨が降っていて瓦が滑る虞もあるし、大丈夫かと尋ねたら出来ると言うのでお願いした。

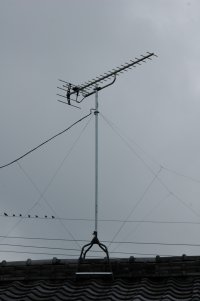

二人で来てハシゴを掛けて屋根に上り今まで上がっていたアンテナを撤去。今まで地上デジタルに使っていたアン
テナを外して渡し、取り付けてもらうことにする。アンテナのマストの長さは今までは３ｍは有ったのだが今回は１．８
ｍ程度と低くなってしまい大丈夫？と思ったが、受信ブースター（ＤＸアンテナの３５ｄｂ程度）を使った結果は今までが
５０くらいだったのに対して６２くらいまで上がって良好な結果になった。

本当は受信ブースターも手持ちのを使ってもらおうかと思っていたのだが．．．位置も屋根の上かと思ったら下になっ
てしまった。（利得調整は手が届く所だから良いけど．．）

結果が良かったので今回は良しとしましょう。参考までに来た業者は越谷の業者で、アンテナの撤去、取り付け工賃
と部品代（受信ブースター、同軸、支柱、支線等）の合計で４６，２００円の請求だった。（工事前に見積もりを提示し
て納得したので、やってもらった）

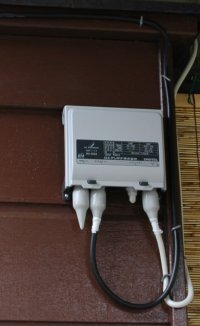

戸袋に取り付けた受信ブースター
ＤＸアンテナのＢＵ-３５２Ａ
（ＵＨＦは３３ｄｂ、ＶＨＦは通過のみ）
