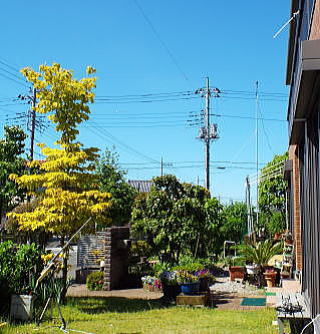

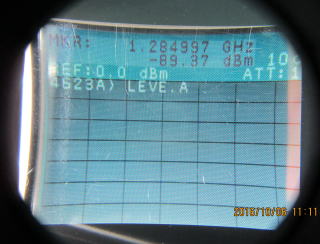

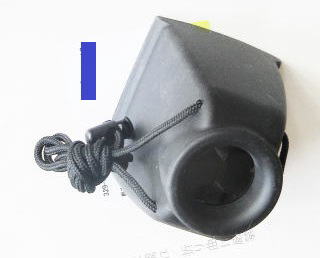

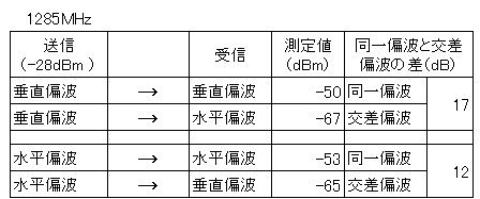

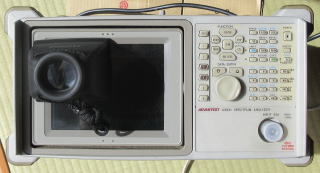

45. 水平偏波と垂直偏波の同一偏波及び交差偏波の利得（ロス）測定　　2016/10/07　JA1CPA 中村 　　　　　　　　　　　　　　　　　　　　　　　　　　　目次に戻る 1285MHz 6エレメント八木アンテナを、45°で対向させて水平偏波と垂直偏波の同一偏波と交差偏波の利得 （ロス）を測定した。 ・実測値 ・計算値 　空間ロス　Lp = 20 *LOG(4*π*L/λ) [dB] 　周波数1285MHz、距離4m 　アンテナ利得11dB 　区間ロス46.7dB　　発信器出力－28dBm 　受信レベル (-28-46.7)+11+11=－52.7 dBm ・考察 　1)同一偏波の計算値と測定値の差+2.7～－0.3dB有るが測定値50～53dBはほぼ妥当と考えられる。 　2)同一偏波と交差偏波の差は、一般的に10～20dBと云われており、測定値12～17dBはほぼ妥当と考えられる。 　3)垂直同一偏波と水平同一偏波の差はほとんど認められなかった。（50～53dBで測定誤差の範囲） ・測定環境 　スラントレンジ（周囲や大地の反射を軽減するためビームアンテナを45°にして対向した） ←送信アンテナ（1285MHz） 測定器 アンテナ：送受共に6エレメント八木アンテナ 送信機：アンテナ・アナライザー、出力: －28dBm 　 　　 　AA-1400を1285MHz連続測定モード 受信機：スペクトラム・アナライザー、U3641 　　　　　　↑ 受信アンテナ（1285MHz） おまけ レンズ付きのカメラ用フードを買いました。 直射日光下でも画面がくっきり見えます。 中古のブラウン管も生き返ります。 　　　　　　　　　　　　　　おわり　　　　　　　　　　　　　　　　　　　　目次に戻る
