（新）サテライト入門（はじめの一歩） 　　　　　　2015/8/17　　　　　総 集 編
（アマチュア無線用人工衛星、サテライト通信、衛星通信）　 　　　　　リニューアルしました。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　衛星追加 2015/9/22

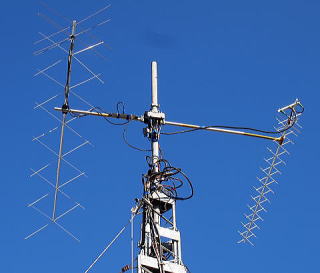

　当局の主な現有設備（衛星通信用） 2016/6/9　

アマチュア無線を始めて、 最初のドキドキは、初QSOでした。
２番目のドキドキが、初オーバーシー(外国局)QSOでした。
３番目のドキドキが、このアマチュア無線用人工衛星によるQSO（衛星通信）でした。
ちょっとマンネリ気味のあなた?!。３番目のドキドキを体験しませんか？。
ここでは、初めの一歩から？として、少し昔の話を織り交ぜて説明していますので興味を持って頂けると思います。
内容は、Q&A方式で記述しています。必要なところを途中から読んでください。

目次
１．この文章を読む人は？
２．サテライトとは？
３．サテライトは何が面白いの？　第3のドキドキ？
４．サテライトをやってみたいが、どうすれば良いか解らない？ 　周波数は？
　①サテライト一覧表)　　
　②サテライトはどのように飛んでるの？
　③何処に？　いつ来るの？　軌道は？
５．144/430MHzオールモード機で受信する。（まず受信してみましょう）
　①AO-73のビーコンを受信する。②FO-29のビーコンを受信する。③HO-68のビーコンを受信する。
　④その他の衛星を受信する。⑤ SDRでビーコンを受信する。（QSOする時の問題は？）
６．必要なサテライト専門用語は？
　AOL、ME l 、LOS、・・・・・ ？
７．サテライト特有の問題点は？
　①ドップラー現象が有る　　　② 混信が有る　　　③自局の送信電波が受信に影響する
８．QSOするための設備は、どんなものが必要なの？
　①FMハンディ機で ちょっと やってみる・・　　　
　② CALSAT32 を使って・・ 　少し本格的に
　③手動操作するには、・・　　　
９．QSO（運用）はどうやるの？
　① SSBでループテストする（CALSAT32+SSBの場合）
　② SSBでQSOする（CALSAT32+SSBの場合）
　③ SSB/CWで注意してほしいこと
10．QSLカードの書き方は？
　①書き方　　②サテライト専用アワードについて（国内）
11．参考資料等
12．お願い
13．サテライトをやって感じること

★　I C-9100を使った比較的簡単なサテライトQSOの方法
★　 CALSAT32については、ここにダウンロード、インストール、初期設定を詳細に ! ! !

１．この文章を読む人は？。
回答1：アマチュア無線を１年以上経験し、約50局(回)以上SSB/CWで交信した経験が有り、ちょっとだけやる気の
　　　　有る人。
　従って、無線従事者免許証だけの人は、ちっょと無理かも知れません？。SSBやCWに少しだけ慣れてください。
　(しかし、いきなり衛星通信から始めて、FM/SSB/CWに大活躍している人も、若干１名知っていますが！！)
　　　　　　　　　　　　　　　　　　　

２．サテライトとは？。（以後、アマチュア無線用人工衛星をサテライト又は衛星と記述します）
回答２：アマチュア無線の世界では、サテライトとはレピーター(無線中継器(トランスポンダ))を搭載したアマチュア無線
　用人工衛星のことを言います。
　地上に有るレピーターが人工衛星に乗って、地球をぐるぐる回っていると思えば良いと思います。
　また、大学等でアマチュア無線の電波を使った衛星も上げられています。これはほとんどがトランスポンダは搭載してい
　ませんが、ビーコン受信やデーターの受信ができます。

　サテライトの第一号は1961年に上げられていて、現在までに約300個以上（2015年現在）が世界各国から上げられて
　います。
　ただし、１、２号はビーコン電波を発射するだけでレピーターは搭載していませんでした。
　日本からも3個、FO-12(1986年),FO-20(1990年),FO-29(1996年)とマチュア無線用人工衛星を上げていて2015年
　現在でも１個(FO-29)が動作して使われています。
　　FOのFは富士山のFUJI（ふじ）のFを取って名付けられました。

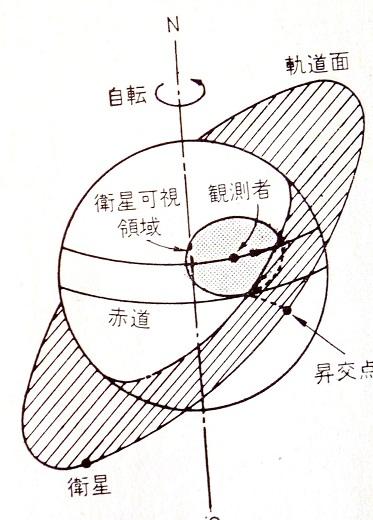

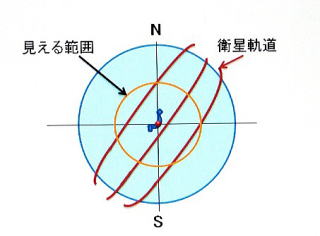

　サテライトは、ほぼ南北（又は北南）に地球の周りを周回していて、高度は約400～1,500km。（ほぼ円軌道）～約
　36,000km（楕円軌道）です。
　その寿命は１～５年。～３5年(AO-7)以上です。 (寿命の主因はバッテリー) 毎年多くの衛星が上げられていますが、
　現在使えるのは6個（2015/9月現在）で、90～120分ぐらいでほぼ円軌道で地球を周回しています。
　I SS(国際宇宙ステーション)にもレピーターが搭載されていて時々ONされたり、ごくまれに宇宙飛行士が私達とQSOす
　ることも有ります。
　サテライトが使える(QSOできる)時間は、自局からサテライトが見える範囲で5～２０分間以下です。
　 　　　 3号1965年　FO-12(26面体)1986年

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　先頭に戻る
３．サテライトは何が面白いの？。第3のドキドキ？。
回答３：アマチュア無線を 始めて、
　最初のドキドキは、初QSOでしょう。
　２番目のドキドキが、初オーバーシー(外国)QSOでしょう。
　３番目のドキドキが、このサテライトQSOでしょう。(です。でした。)
　 ①自分の声が宇宙から聞こえてくる。（これが一番、第一歩）
　②予定された時刻に短時間で集中できる。（５～１５分間）
　 ③いろいろな知識や技術が学べる。（パソコン関連又は高度な運用テクニック？）
　④未知の宇宙空間の知識が学べる。（人工衛星は何故飛んでるのか？、知らなくてもOK）






　地球半径：約6,370km
　
　サテライト高度：400～1,500km～（地表から）










　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　先頭に戻る　

　

　 　　　　　　　　　　　　　 　
　

　
　　 　まずCALSAT32をJR1HUOのホームページからダウンロードして設定してください。
　　現在、使えるサテライトの条件はほぼ設定されています。パソコンの時計を正確に合わせます。
　　このCALSAT32の説明については、ヘルプのCALSAT32オンライン利用ガイドを確りと読んでください、
　　詳細に記述されています。画面上でサテライトが移動するのが解ります。
　　これでサテライトがどの様に動くか、だいたい覚えておきましょう。　　　　　　　　　　　＊＊
　　　　　　CALSAT32については、ここにダウンロード、インストール、初期設定を詳細に
　　　　　　記述しました。（衛星通信に限定） 　2015/9/2　　　
 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　先頭に戻る　　

５．144/430MHzオールモード機で受信する。（144/430MHz CW/SSBが受信できる無線機）（まず受信してみましょう。）
　初めて受信する場合は、夜の20時以降か日曜日に受信します。この日時以外はFM違法局の混信で受信は難しいでしょう。
　 FMモードのAO-85が上がりました。（2015/10月）しかし、小さなアンテナでは難しいでしょう。下記 8.項参照）
　またSO-50はFMモードですが、QSOしている局が少なく土曜日の夜か日曜日に聞こえることが有ります。　
　
　回答5：144/430MHzオールモード機で受信する。
　CWを受信する時も帯域が広いUSBに設定して聞きますが、周波数はビート分（約1kHz）だけ低く設定します。
　①AO-73等のビーコンを受信する準備をする。
　CALSAT32の初期画面では、AO-73は出てきませんので新規設定する必要があります。
　・画面の設定（画面とはCALSAT32の画面を云います）以下、オンライン利用ガイドを読んでいるとしています。
　画面では、上左側に「ISS」のみが表示されていて、その右側は空欄になっていると思います。
　また、右下の↑↓←→の上に、Satelite Z-1 と表示されていると思います。（Z-1になっていない時は↑↓でZ-1を出す）
　この状態で、（以下の設定は、CALSAT32オンライン利用ガイドと重複します）
　画面左上の「ファイル」⇒「軌道要素のファイルの更新」をクリック。
　「データ取得」をクリック。⇒ファイル更新⇒「追加更新」をクリック。「OK」「OK」でCALSAT32が消える。
　CALSAT32を再立ち上げする。「ファイル」⇒「衛星グループの設定と変更」をクリック。
　衛星グループの設定と変更の一覧表が表示されるので、左側からAO-73を選んで、リストに追加矢印で右欄に入れる。
　FO-29、SO-50、AO-7、HO-68 をを選んで、リストに追加矢印で右欄に入れる。
　「保存」クリック。
　これで、CALSAT32画面の上欄にAO-73、FO-29、SO-50、AO-7、HO-68 が追加して表示されます。
　画面上には、ISS、AO-73、FO-29、SO-50、AO-7、HO-68 の6つの衛星の軌跡が時間と共に表示されます。
　・AO-73 のビーコンを受信する。（145MHz帯、強いので聞きやすい）　 E l =仰角

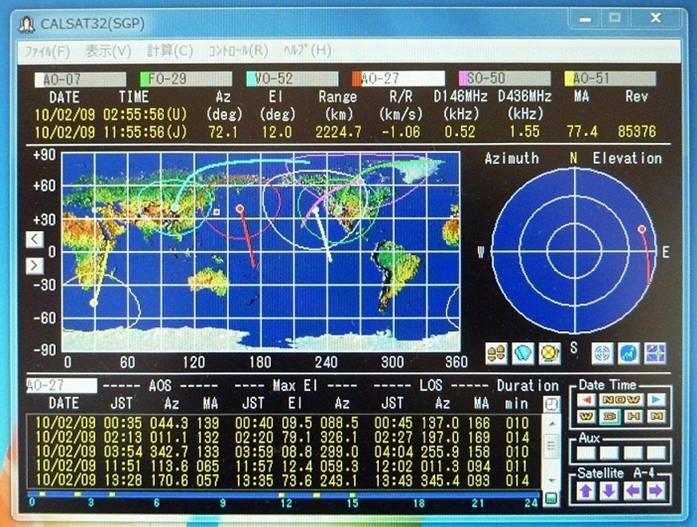

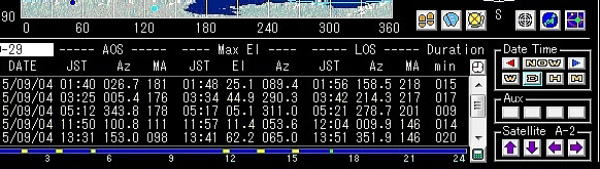

　画面上のAO-73と表示された所をクリック。画面下に黄色文字でAO-73の予定表が出ます。ここで中央付近の
　---Max E l---の下の E l 欄が30.0以上を選んで、その左のJST欄を見ます。





← A～Z

　　　　　　　　　　　 　↑　↑　
　　　　　　　　　　 　JST　30.0以上を選ぶ
　これは、AO-73が最大仰角になる時刻が表示されています。
　この時刻±3分ぐらいになったら、受信周波数を145.935±5kHz/USBでダイヤルを可変します。
　すると「びゃー、ぎゅー」と云う音が聞こえてきます。これがビーコンの 1k2,BPSKの音です。かなり強いはずです。
　聞こえる時間はE lによりますが、5～10分間です。
　②FO-29のビーコンを受信する。（435MHz帯）　E l =仰角
　画面上のFO-29と表示された所をクリック。画面下に黄色文字でFO-29の予定表が出ます。ここで中央付近の
　---Max E l---の下の E l 欄が30.0以上を選んで、その左のJST欄を見ます。
　これは、FO-29が最大仰角になる時刻が表示されています。
　この時刻±3分ぐらいになったら、受信周波数を435.796±10kHz/USBでダイヤルを可変します。
　すると、少し早いCWが聞こえてきます。AO-73に比べると、かなり弱いでしょう。設備によっては聞こえないかもしれ
　ません。
　聞こえる時間はE l によりますが、5～12分間です。
　③HO-68のビーコンを受信する。（435MHz帯）　E l =仰角
　画面上のHO-68と表示された所をクリック。画面下に黄色文字でHO-68の予定表が出ます。ここで中央付近の
　---Max E l---の下の E l 欄が30.0以上を選んで、その左のJST欄を見ます。
　これは、HO-68が最大仰角になる時刻が表示されています。
　この時刻±3分ぐらいになったら、受信周波数を435.790±10kHz/USBでダイヤルを可変します。
　すると、かなりゆっくりとしたCWが聞こえてきます。FO-29に比べると強いでしょう。
　FO-29と周波数が近いのでドップラーによっては、FO-29とHO-68のビーコンが混信して聞こえることが有りますが
　CWの速さによって区分できます。
　④その他の衛星を受信する。（435MHz帯）
　PRISM、 SPROUT、 HORYU-2 など、大学で上げた衛星もアマチュア無線の周波数でビーコンを出しています。
　AO-73と同じ要領で設定して聞いてください。データー等の受信もできますが、詳細はそれぞれの大学のホームページを
　見てください。周波数やモードの情報は入力されてないのでオンライン利用ガイドに従って設定してください。
　⑤ SDRでビーコンを受信する。（QSOする時の問題は？）　E l =仰角
　設備は、SDR と クロスダイポール（435MHz帯）または2バンドクロスアンテナだけで受信してみます。
　ただし、QSOする場合はSDRと同軸ケーブルの間にデュープレクサ（CF-416等）を入れる。
　クロスダイポール（435MHz帯）の場合は、HO-68、FO-29、PRISM、SPROUT、HORYU-2等のビーコンを
　E l 20～30°以上で聞くことができます。ただし信号が弱くて聞こえない場合も有ります。
　2バンドクロスアンテナの場合は、上記の他にAO-73（145MHz帯）のビーコンも聞くことができます。
　ただし、アンテナのゲインが低いのでE l は20°～30°以上でないと聞こえない場合があります。
　ドップラーシフトが有るので、受信周波数を常に低い方に下げていく必要があります。
　（QSOする時の問題は？）別途、詳しく記述したいと思います。
　アップリンクを通常のアマチュア無線機を使い、ダウンリンクにSDRを使った場合は、ダウンリンクの信号（音声）が
　約0.5～1秒ぐらい遅れて聞こえるので、自分の声を聴きながらQSOすることは難しいです。
　ただし、受信ボリュームを絞って「カサカサ」音程度にすればQSOもできるのではないかと思います。
　　　これはアナログ信号をデジタルに変換するのに時間が掛かっていると思われる。携帯電話等も0.1～0.3秒ぐらいの遅れがある模様。

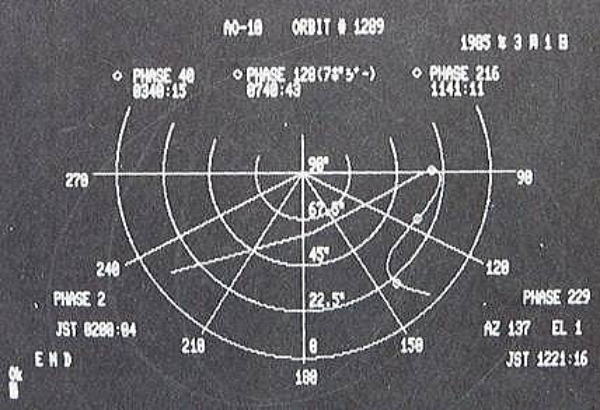

　　　　昔、AO-10が上がった時に楕円軌道で距離が長くなった時も0.3秒ぐらいの遅れが有って聞きながら話すのはむずかしかった。

6.必要なサテライト専門用語は？。
回答６：AOS、ME I、LOS、Az、アップリング、ダウンリング、送信固定、受信固定、衛星固定 等
　　①   AOS(Acquisition of Signal)：サテライトが見え始めて信号が聞こえ始めること。(時刻)
　　②   ME l (Max Elevetion) ：サテライトが最大仰角(高い)に来ること。(角度)
　　③   LOS(Loss of Signal)：サテライトが見えなくなって信号が聞こえなくなること。(時刻)
　　④   Az( Azimuth)：サテライトの方位。北を０°として右回り360°で元の北（南は180°）
　　⑤   アップリング：自局からサテライトに向けて送信すること。(送信信号)
　　⑥   ダウンリング：サテライトから自局に向けた信号。(受信信号)
　　⑦   ドップラー現象：サテライトからの信号の受信周波数が変化する現象。（下記７．に詳細記述）
　　⑧   送信固定：アップリング(送信周波数)を固定して通信する方法。(受信周波数が変化する)
　　⑨   受信固定：ダウンリング(受信周波数)が固定するようにして通信する方法。(送信周波数を可変する)
　　⑩   衛星固定：アップリング(送信周波数)周波数を可変してサテライトに中心周波数になるようにして、ダウンリング
　　　　(受信周波数)周波数は可変して受信する。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　先頭に戻る
７．サテライト特有の問題点は？。
回答７：ドップラー現象が有る。そして、混信が有る。
　①   ドップラー現象が有る。
　サテライトの移動速度が電波の速度に対して無視できないほど速い(約7.5km/sec)ので、地上では受信周波数が変化して
　聞こえます。
　受信周波数はサテライトが自局に近づいてくる時は、サテライトの送信周波数より高く聞こえ、遠ざかって行く時はサテラ
　イトの送信周波数より低く聞こえます。
　その変化する量は、145MHzで±３kHz、435MHzで±9kHz位になります。
　従って、435MHzを受信する場合はAOSでは最大9kHz高く聞えてきて、時間と共にだんだん低くなり ME Iで±０にな
　り、LOSでは最大9kHz低く聞こえます。
　ただし、その変化量は通るコースによって変わって、ME lが頭上(90°)になるコースの時が約±９kHzとなります。
　　　

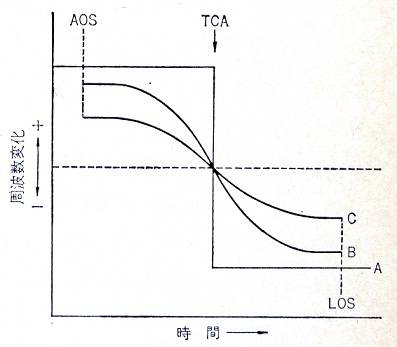

A：衛星軌道上、
B：頭上を通過する衛星の場合、　
C：遠くを通過する衛星の場合

たとえば、HO-68のビーコン周波数が435.790MHzなので
AOSでは+9～+3kHz高く聞こえ始めて、だんだん低くなってMEl
で435.790MHzに、それからさらに低くなって、LOS近くでは
-9～-3kHzになります。MElが高いほど±が大きくなります。
たとえば、サテライトが東京上空（東京でMEL）の時は、福岡市で
聞くと中心周波数より低く聞こえ、北海道では中心周波数より高く
聞こえます。
従って、同じ時刻では福岡市と北海道では違った周波数で聞こえる
ことになります。
　そのためも有って、互いに1kHzぐらいはずれて聞こえて、ずれてQSOすることになります。
　なお、このドップラーは、周波数に比例するので145MHzを受信する場合はドップラー量は435MHzに比べて約1/3にな
　ります。
　② 混信が有る。
　FMの場合は、地上のレピーターと同じように周波数は1つ(１チャンネル)なので、誰かが使っていたりキャリアを出した
　りすれば、他の人は使えません。

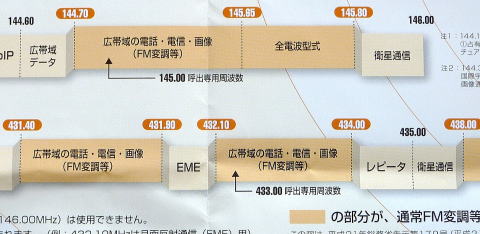

　日本では、145.80MHz～146.00MHz、435.00MHz～438.00MHzがサテライト専用周波数に指定されています。
　しかし、残念ながらこの周波数もトラックなどの移動局がサテライト通信以外の目的で使っています。
　その為にサテライトからの信号が抑圧されたり、マスクされたりして聞こえなくなる場合が多々あります。
　また、その電波がサテライトを経由して日本中(近隣諸国にも)に中継された状態になっています。
　さらに、日本だけで無く近隣諸国の電波も中継されて聞こえる場合も多くあります。
　その間隙をぬってQSOすることになります。
　SSB/CWの場合も混信の状況は変わりませんが、サテライトの周波数がバンド幅動作しますので、混信の無い周波数の所
　を選んで出来ますのでFMよりは影響は減少します。
　月曜日から土曜日までの5時から15時は特に混信がひどくなっています。日曜日や夜間はかなり混信は無くなりますので、
　最初は日曜日か夜間（20時以降）にQRVすると良いと思います。

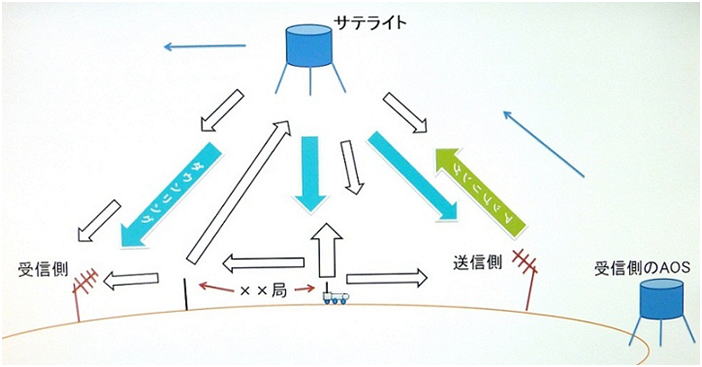

白抜きの矢印が混信にな
ります。

直接の混信の他にサテラ
イト経由で混信（サテラ
イト特有）が発生します。

　③ 自局の送信電波が受信に影響する。
　 サテライトでは、送信しながらその自局のダウン信号を受信します。
　たとえば、FO-29の場合は145.950MHzでアップリンク（送信）すると435.850MHzにダウンリンク（受信）しま
　す。
　サテライトの場合は、送信すれば確実に信号がダウンしてくるとは限りません。
　もしこの確認が出来ないと、呼んでも応答が無いばかりか無駄な送信を続けることになります。
　従って、自局のダウンを聞きながらQSOする必要が有ります。
　送信と受信周波数が約３倍違いますが、送信と受信のアンテナが接近しているので、145MHz又は435MHzの基本波が
　435MHz又は145MHzの受信に影響して、抑圧を受けたり高調波やスプリアスや基本はが受信側に入って、ガリガリ言
　ったり受信出来なくなる事が有ります。
　そのために、435MHz及び145MHzにフイルター（デュープレクサで代用している）を入れたりプリアンプを入れて対
　策をする必要が有ります。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　先頭に戻る

８．QSOするための設備は、どんなものが必要なの？。
回答８：装置は(受信機、送信機、アンテナ、その他何が(パソコン、ソフト？))、出力は？。
　 ①   FMハンディ機で ちょっと やってみる。
　FMモードのAO-85が上がりました。（2015/10月）2015/10/28
　FMハンディ機（5W）でQSOするには少し大きなアンテナが必要でしょう。
　下図のアンテナ程度にすればQSOできるかも知れません。（未確認）
　SO-50はFMモードですが、FMハンディ機（5W）では難しいでしょう。
　②   CALSAT32を使ってアンテナや無線機をパソコンで自動制御する。少し本格的に。

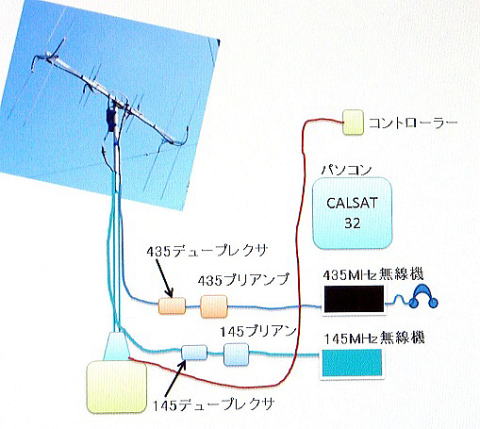

　・構成図例 　
　下記で指定されている機器は、具体的な例です。これ以外でも使えます。
　下表のシステム0～4は、仰角が固定なので衛星通信は制約されます。

　注0）145MHzと435MHzのアンテナ間が狭いと送信波が受信に回り込んで「ガサガサ」と入ることがあります。
　注1）プリアンプの電源が同軸ケーブル重畳式の場合は、無線機とプリアンプの間にデュープレクサが有ると電源が
　　　供給されない場合が有ります。その場合は無線機からプリアンプまで別途 電源供給とスタンバイ制御をして
　　　ください。CF-416は430MHz帯側は導通が有りません2015/10/8
　注2）デュープレクサの目的は、送信波と受信波を分離するもので、受信だけで使用する場合は不要です。2015/10/8
　

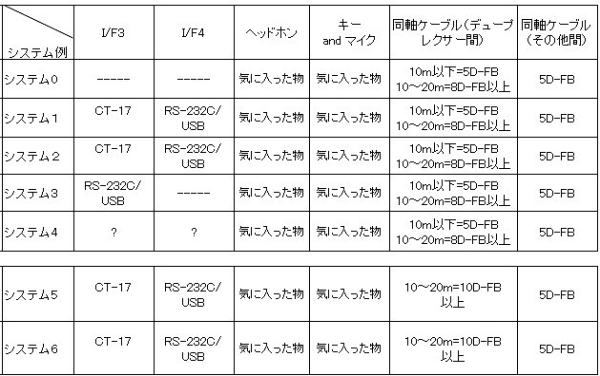

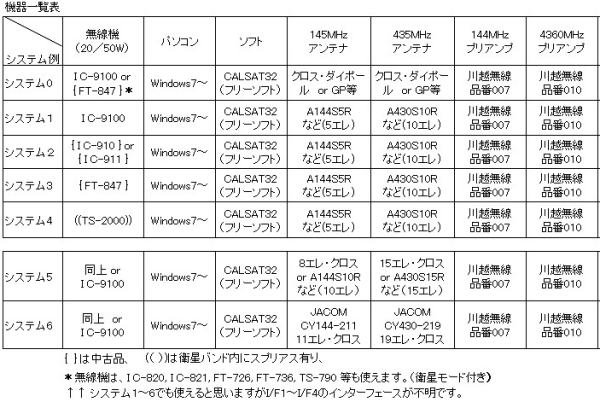

　・構成機器一覧表 　下記のシステムは全てを動作確認しているわけてはありません。　
　下記の表を見て、"わ～っ大変だ "と思わないでください。どれか一つのシステムに着目して見てください。
　（たとえばシステム2を見る）　↓　↓　　 　

　　　　無線機は、ここに示した以外に「衛星モード」の無い144/430MHzオールモード機を2台使って
　　　　 衛星通信することも出来ます。







　この表は具体的な例です。これでなければ衛星通信は出来ないと云うものではありません。
　①システム0は、主にCWで運用できます。SSBはやや難しいかも？。しかし、E l（仰角）30°以上ではQSOできます。
　CWに習熟している人は、プリアンプが無くてもQSO可能でしょう。
　JAMSAT発行のニューズレターNo.278に具体例が記載されています。問い合わせ先はここです。
　②システム1～4は、仰角が固定なので衛星通信は制約されます。（E l （仰角）20°～80°ぐらいか？）
　③システム1～4とシステム5、6の 主な違いはアンテナおよび仰角ローテータです。
　④システム5、6は、本格的に衛星通信を行う場合のシステムです。
　⑤ I/F2はCALSAT32のマニュアルに書いてありますが、PIC IC出力をトランジスタで出力変換するものです。
　（新）PICNICのときは、これが使えると思います。（ただし当局は未確認です）
　⑥ I/F3のCT-17は、アイコム社のIC-9100のオプション品ですが、当局はオークションで互換品を買って使っていま
　　す。（無線機のドップラー制御に使います）
　⑦I/F4は、BSUSRC06、 USBシリアルケーブル（バッファロー）
　⑧コネクター類について、
　145MHz帯はM型、435MHz帯はN型が望ましい。（435MHz帯でM型を使うとSWRが0.3～ぐらい悪くなる）
　アンテナ---プリアンプ---デュープレクサ---デュープレクサ---無線機 のルートをN型またはM型で統一すると良い。
　⑨G-800DXA（方位）またはG-5500（方位、仰角）はリモート端子付きですが、リモート端子が無いローテータの場
　合は、コントローラーを改造すれば使えます。
　当局は、G-450A/G-550（いずれもリモート端子無）を改造して使っていたことも有ります。現在は、G-1000DXA
　（リモート端子付き）/G-550（改造）で使っています。一例をここに。　
　また、クリエイトのローテータは、ここに一例を。
　⑩デュープレクサ間を1本の同軸ケーブルで接続していますが、145MHzと435MHzを別にして2本の同軸ケーブルで接
　続することも可能ですが、その時はデュープレクサはフィルターとしてそのまま入れて使います。
　⑪無線機は、ここに示した以外に「衛星モード」の無い144/430MHzオールモード機を2台使って衛星通信することも
　出来ます。
　⑫ヘッドホンは、SSBの場合は必ず必要ですが、CWの場合は無くても良いです。
　　安いものが良い。（当局はJVC HA-S200-BR 密閉型ヘッドホン 折りたたみ式 Y1,254.-）
　⑬プリアンプの電源が同軸ケーブル重畳式の場合は、無線機とプリアンプの間にデュープレクサが有ると電源が供給され
　　ない場合が有ります。その場合は無線機からプリアンプまで別途 電源供給とスタンバイ制御をしてください。2015/10/8
　 　CF-416は430MHz帯側は導通が有りません。　
　⑭プリアンプのゲインは、同軸ケーブルの長さにもよるが435MHzで15dB、145MHzで10dB程度にしてください。
　　同軸ケーブルが10m以下の場合はプリアンプは不要です。2016/6/8　

　PICNICキット（秋月電子）
　リレーを付けて完成　　　　　　　　　　　基板部分の完成状態
　
　今は、NEW PIC-NIC にバージョンアップされています。
　（上記一覧表では（新）PICINC と表記しています）
　このPICNICの設定については、PICNIC添付の説明書及びCALSAT32のヘルプのCALSAT32オンライン利用ガイドを
　見てください。詳細に記述されています。

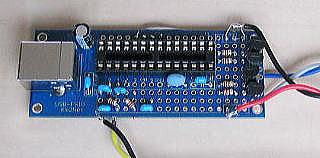

←USB-FSIO
PICマイコン付き（PICマイコンのソフト（ファームウェア）は入っています）
Km2 Net社 で通販しています。　
（2011年時点で2,000円）安い!


　USB-FSIOについては、CALSAT32のヘルプのCALSAT32オンライン利用ガイドを見てください。ここにも書いてい
　ます。
　注1）NEW PIC-NIC または USB-FSIO でアンテナコントロールすると、途中で止まったり、CALSAT32
　　の指示とアンテナの方向が一致しなくなることが度々有ります。
　　その時は "あわてず "①コントローラーの電源を切る。②LANまたはUSBケーブルを抜きさしする。③CALSA
　　T32を閉じて再立ち上げする。④コントローラーの電源をONする。
　注2）ローテータの回転スピードが速いとNEW PIC-NIC または USB-FSIOでコントロールした時に、コント
　　ローラーの指示（アンテナも）が安定しない場合があります。（指示値を通り過ぎたり戻ったりを繰り返す）
　　この時は、アンテナをコントローラーの手動のスイッチで指示方向に合わせてからNEW PIC-NIC または US
　 　B-FSIOで自動コントロールするようにしてください。
　以上の他にもいろいろと有りますが、プロの完成品を使うわけでは無いので、これを一つ一つ解決しながら進めるのが
　アマチュア無線の大きな楽しみです。hihi

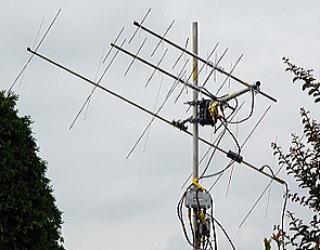

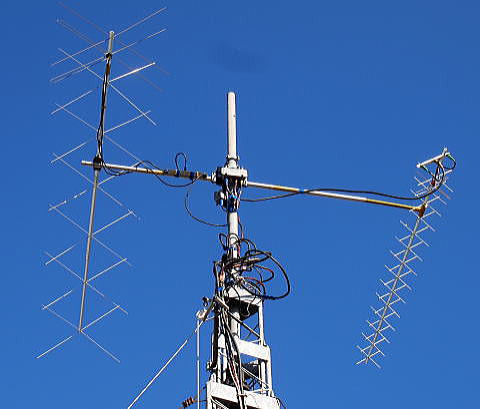

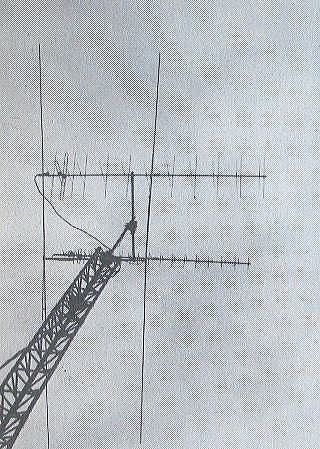

　アンテナの例（当局の例、2010/4現在）2015/7現在では変更しています。

145/435MHzアンテナ例
高さ4m、仰角30°固定、

仰角固定なので低ゲインのアンテナを横に配置して上下はブロードに
してゲインアップしています。
　HB9CVスタック（HBMスタック）
2ele垂直×2（145MHz）
3ele水平×２（435MHz）

145/435MHzのアンテナが接近しているので、回り込みが有りま
す。



2015/8 現在使用中

145ＭＨｚ 8エレクロス八木。
435MHz 15エレクロス八木。　
アンテナ直下にプリアンプ。
仰角ローテータはG-550。
デュープレクサで同軸ケーブルを1本にして室内の無線機へ。
無線機直前でデュープレクサで145MHz/435MHzを分離して接続している。
エレメント間隔は約2m、地上高10m。

衛星通信では十分すぎるぐらいのアンテナ。
（出力2W（SSB）でも十分にダウンリンクします）

　③手動操作で衛星通信するには。アンテナや２台の無線機を手動操作する場合。
　1)アンテナ：145MHz帯用は３又は５eleシングル、435MHz帯用は6～8eleシングル。
　2)無線機：145MHzオールモード機、435MHzオールモード機　各１台
　3)145MHzデュープレクサー/435MHzデュープレクサー(フィルターの代用)
　4)145MHz用アンテナ直下プリアンプ／435MHzアンテナ直下プリアンプ基本波の回り込み対策にもなります。
　5)同軸ケーブル：145MHzは5D-FB以上×10m以下、435MHzは8D-FB以上×10m以下
　6)ローテーター(水平方向)
　仰角ローテーターが無い場合はアンテナを仰角30°に固定する。
　7)パソコン(WinXP/Vista/7)
　8)CALSAT32ソフト（JR1HUOのホームページからダウンロード）
　9)ヘッドフォン（絶対に必要です）　　　
　10)出力は10W、20W、50W　
　・構成図

　CALSAT32を見ながら、ヘッドフォンを付けて、
1)アンテナ方向、2)送信周波数、3)受信周波数、4)PTTを操作します。
（ヘッドセットを使って、VOXにしてPTTは送信状態にしたままでもかまいません）　

９．QSO（運用）はどうやるの？。
回答９：５～15分程度の時間に出来るだけ多くのQSOをすることを基本にしていますので、QSOは必要最小限度の内容に
　します。コンテストに近いやりかたです。
　SSBの場合は、受信には必ずヘッドフォンを使ってください。（自分のダウンリンクでハウリングする）
　以下の例は1つの方法を示すもので、これでなくてはならないと言うものではありません。
　混信の無い日曜日か夜間（20時以降）に行います。
　FO-29/SSBで行います。出力は50Wまたは20Wにします。
　①   SSBでループテストする。（CALSAT32+SSBの場合）SSB経験の無い人は難しいかも。
　 SSBの場合は、アンテナだけをCALSAT32で制御します。
　周波数もCALSAT32でコントロールできますが、最初は使わない方が簡単だと思います。
　各設定（送信はLSB/受信はUSB等）を確認し、アンテナがサテライト方向を追尾して変化をしている事を確認します。
　ME l が40°～60°ぐらいのサテライトを狙います。
　送信周波数と受信周波数が逆になるので慣れないと難しいので、その差が少ないME I 付近で行います。
　FO-29の場合は、中心周波数がアップリング145..950MHz/ダウンリング435.850MHzです。
　まず、ビーコンを受信します。435.795MHz+9～5kHzを受信して確認します。
　次にサテライトがME I 付近に来たら受信周波数の中心付近(435.850MHz/USB)より少し高い435.853MHz/USBを受
　信しCWやSSBで誰も出ていない事を確認します。
　送信周波数を送信周波数の中心付近(145.950MHz/LSB)にして「テスト＋自局コール」の電波を出しながら、送信周波
　数を±5kHzぐらい可変して受信周波数は固定して自分の声が聞こえるところを探します。
　出力20Wではアンテナにもよりますが、かなり弱いので注意深く受信します。
　（送信周波数を可変して）一端 自分の送信（声）が聞こえたら、送信周波数は固定して、受信周波数を受信ダイヤルまた
　はリットを可変して自分の声を追いかけます。
　 もし最初から送信周波数を固定して受信周波数を可変して自分の信号を確認する方法を行うと、最初はその送信周波数のダ
　ウンリングが受信出来ていないので、受信周波数で誰かが出ている可能性が有ります。
　これで自分の声が聞こえれば、サテライト経由でループテストは成功したことになります。
　宇宙からの自分の声を聴いた感じはどうですか？。　　第3のドキドキ？。
　SSBの方が宇宙からの声に聞こえると思います？。
　これをループテストと言います。
　②   SSBでQSOする。（CALSAT32+SSBの場合）

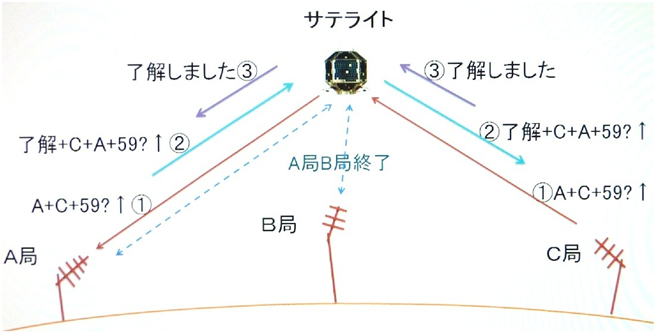

　QSOイメージは、下図の通りです。　

　　　　　　　　　　　　　　　　① ② ③ の順でQSOします。C局が自局だとします。
　A局とB局のQSOが終わったのを確認して、C局①をアップリンクします。
　サテライトからA局に①がダウンリンクします。
　A局は②をアップリンクします。
　C局に②がダウンリンクします。
　C局は③をアップリンクします。
　A局に③がダウンリンクします。これでQSO完了です。
　これは、最小限度のQSOで、これ以外にQTH、QRA、その他の会話をしても、もちろんかまいません。
　最初にAとB局のどちらを呼ぶかは決まっていません。HF帯のようにチャンネルを持っている側（最初にCQ
　を出した局）を呼ぶ習慣は有りません。（それを確認している時間が無い）

　　　　　
　

　サテライト専用のアワードが有ります。（外国で発行しているアワードは除く）
　1)「JAMSAT 五衛星交信賞」
　発行元：JAMSAT（日本アマチュア衛星通信協会）
　主な要件：5個の衛星を使用して、それぞれ5局、異なる合計25局との交信を行う。
　QSLカードが必要。詳細はJAMSATのホームページ：http://www.jamsat.or.jp/
　　　　　　　　　


大きさはA4版






　2)「ふじ」アワード
　発行元：ＪＡＲＬ（日本アマチュア無線連盟）
　主な要件：FO-12/20/29 衛星を使って異なる１０局と交信しQSLカードを得る。
　詳細はＪＡＲＬのホームページ： http://www.jarl.or.jp/
　　　　　　　　　



　大きさはB4版





　以上で説明は

当局がサテライト（当時はオスカーと言っていた）で初めてQSOしたのは、1976/7/8、AO-7 でJH4の局とでした。
その後１０年間ほどQRVしましたが、それから２0年ほど中断してました。そして 2008/1 に再びサテライトを始めまし
た。（HFのコンディションが悪いこともあります！）
中断前までは、高度1,000～1,500km（円軌道）～35,000km（楕円軌道）のサテライトが多く、信号も弱く受信に苦労
しました。
再開してみると、500～600kmの比較的低軌道のサテライトが大部分になってました。
そのためも有って、簡単なアンテナて比較的簡単にQSOできるようになりました。
また、その間に受信機の性能も格段に進歩しているように思います。
たとえば、当局が最初にQSOしたサテライトは AO-7 ですが、Aモードの２９MHzのダウン信号を受信するのに大変苦労
した記憶が有ります。
2eleHB9CV にプリアンプを２段付けて、やっと受信できたと思います。ノイズレベルより信号が高かった記憶は有りませ
ん。ノイズレベルを超えてSメーターは振れてこなかったと記憶してます。
今回、再開して驚いたのは 3eleトライバンダーでプリアンプ無しで AO-7の29MHzを受信してますが、強いときはS3
(ノイズレベルS1)を振って来ます。（受信機の進歩 !）

　　




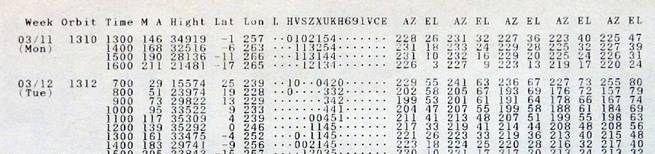

当時のバイブル？。「アマチュアの衛星通信」日本AMSAT編1974年発行
amazonで中古本を追加購入しました。

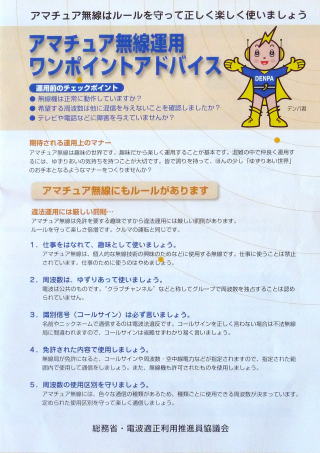

その２

」が追加
されていました。（B4 二つ折り）
　　
　　　　

・アンテナ（地上高8m）
435MHz 15eleクロス八木（同軸ケーブル1/4λ位相）Nコネクター
145MHz 　8eleクロス八木（同軸ケーブル1/4λ位相）Mコネクター
・受信機
FT-847又はIC-9100
・プリアンプ
435MHz アンテンGRA-720
145MHz アンテンGRA-2020　
・同軸ケーブル
12D-FSA+10D-FB　20m　Nコネクター
・デュープレクサ CF-416　2個　
・その他　ローテータ 八重洲G-1000DXA, G-500　CALSAT32　USB-FSIOキット+リレー等

・アンテナ（地上高3.5m）
435MHz 6eleクロス八木×2（エレメント位相式）Nコネクター
145MHz 6eleクロス八木（エレメント位相式）Mコネクター
・受信機
IC-9100
・プリアンプ
435MHz アンテンGRA-720
145MHz アンテンGRA-2020　
・同軸ケーブル
12D-FSA+10D-FB（中古）　20m　Nコネクター
・デュープレクサ CF-416　2個　
・その他　ローテータ 八重洲G-450A, G-500　CALSAT32　USB-FSIOキット+リレー等
