06.トラップ式18MHz/24MHz垂直ダイポールアンテナ 2011/10/18   目次に戻る

     写真で見るアンテナ製作                                    de JA1CPA/中村

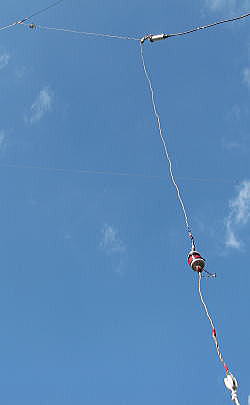

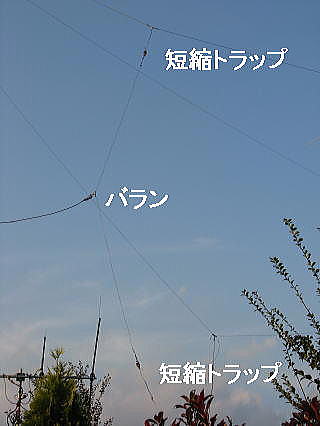

                               アンテナ下側から(下側トラップ)

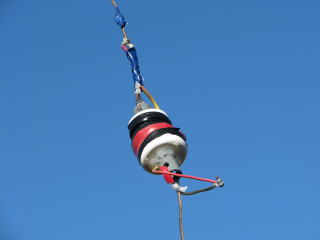

  上側24.9MHzトラップ

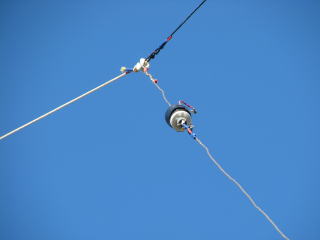

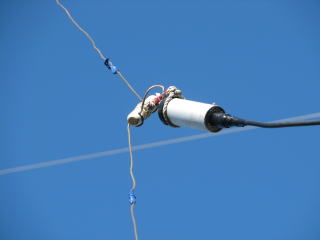

                             アンテナ中心のバラン

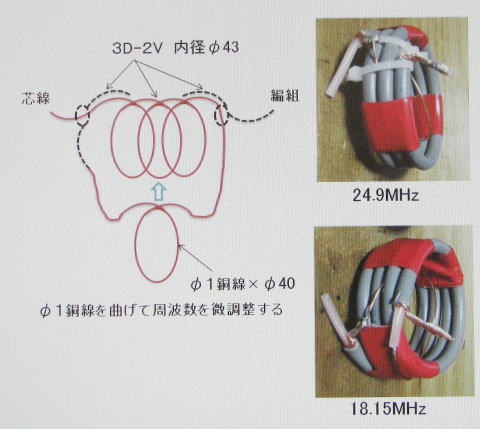

 トラップの詳細

トラップの詳細(18.15MHzは、ここでは使わない)

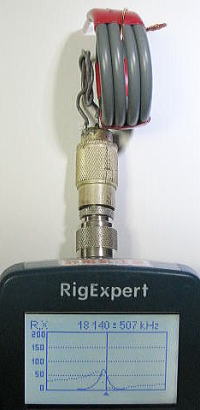

共振周波数測定

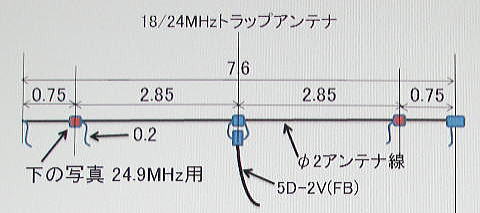

アンテナ寸法図



 VP13塩ビパイプを通し、ペットボトル等で防水



ペットボトル(小)を2つに割って入れて防水する


下写真:トラップの絶縁に使うとFBです。(430MHz帯までOK)

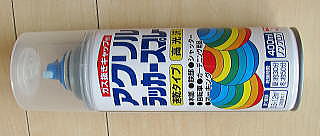

 ニッペ アクリルラッカースプレー(クリヤー)
 特に半田付けした所、同軸編組は染みこんでFB


エレメントの周波数調整

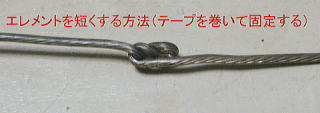

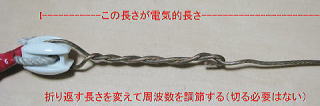

エレメント途中を短くする(24.9MHz)              端末の調整(18.15MHz)

                   調整後はタイラップ等で固定しておく


 SWR特性 18MHz                      24.9MHz












 給電点7mの垂直面パターン 打上げ角を低くするために地上高を低くしている

このパターンは不安定!!(MMPCでは、下図のようになるが、MMANAではもっと高くなる)
      18MHz                 24.9MHz

          アンテナの下端は約2. 5mH

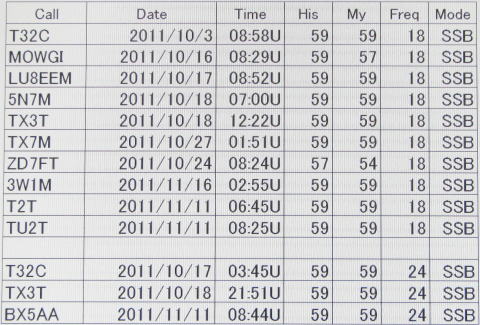

 2011/10〜 11月 Log (OutPut 200W)























                                                        目次に戻る

 おわり
