スイッチdeオルゴール
JA教育研究会
3つのスイッチに違う色がランダムな順番で点灯し、点灯したスイッチを押すと、それに合った音楽が鳴るような装置が欲しい。音楽は自由に変更できるようにして欲しいという要望を受けて製作しました。
ビデオ(youtube)

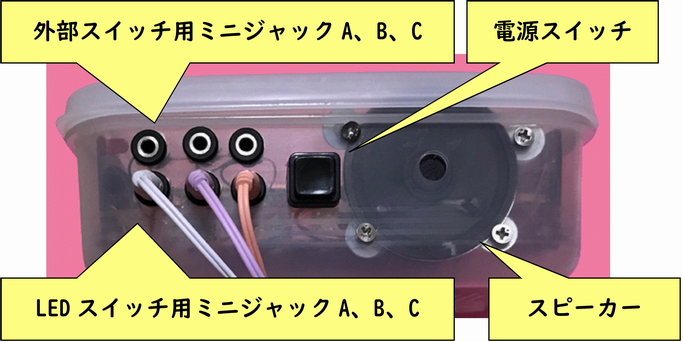

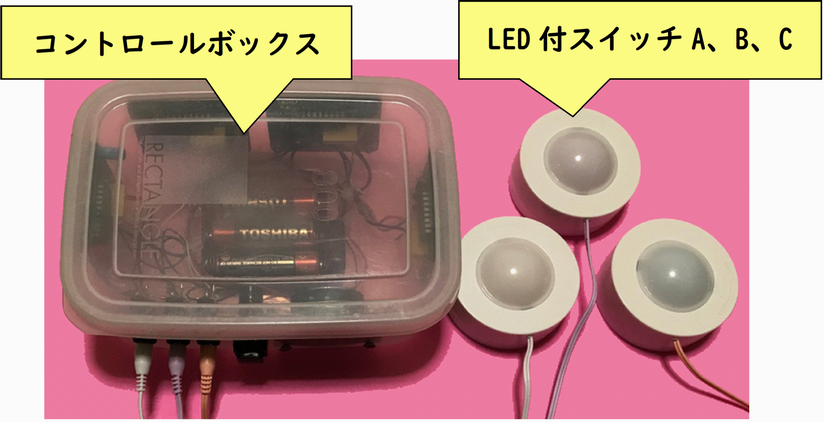

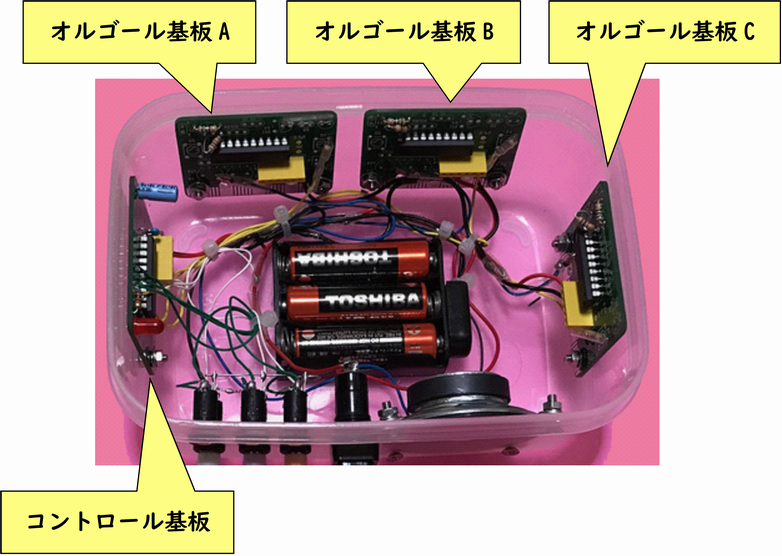

一つのマイコンで、3つのライト付きスイッチとオルゴール用マイコンをそれぞれに制御することで実現しました。 電源スイッチを入れた直後に点滅するライト付きスイッチを押すことで、乱数系列を変更します。3つのオルゴール用マイコンがお互いに干渉しないよう、ダイオードで管理しました。ついでに外部スイッチも使えるようにしましたので、利用の仕方に幅ができました。
【動作】
(1)電源投入
@ 電源スイッチを入れるとLED付スイッチAが高速で点滅します。
A LED付スイッチを押して、スタートします。
(押すタイミングで、以後の乱数系列が変わります)
(2) LED付スイッチの点灯とオルゴール曲
@点灯しているLED付スイッチ(または外部スイッチ)を押すと、そのスイッチに応じたオルゴール曲が流れます。
(点灯していないスイッチには反応しません)
Aスイッチを押して数秒後に、別のLED付スイッチが点灯します。
(以後、くり返し)
【オルゴール曲の変更】
フリーソフト「JA制御ヒダピオ」で音符データを制作し、オルゴール基板のマイコンに書き込みます。
(詳細は取扱説明書をご覧ください)
【取扱説明書とプログラム】
(ZIPファイル)のダウンロード
【製作依頼】
このようなものが欲しいというような要望があれば、ご相談受けたまわります。
