ラッチボックス
画像はクリックすると拡大できます。
■ラッチボックス 頒布コーナーへ
○細かなスイッチ操作が苦手な人向けです。

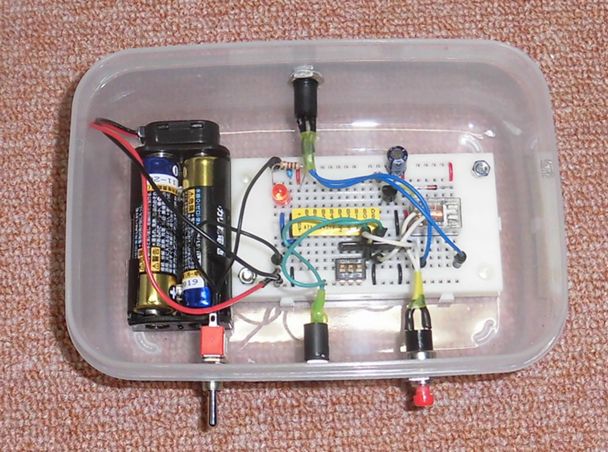

○ブレッドボードで製作してみました。
○プラスチックのお弁当箱に収めてみました。(だからラッチボックス)
○外部スイッチからの入力に対して、ディップスイッチの設定によって、押している時だけON、押すたびにON-OFFの切り替え、押すと1、2,3、10、20,30秒間の6段階ラッチします。
もっと細かい設定が必要な方はパルスイッチャーをご覧ください。
○1度スイッチが入ると、一定時間(3秒間)スイッチ入力できないようにしています。
○ラッチ時間などはプログラムの変更により、設定を変更できます。
組立説明書
ArduBlock for HIDapio用プログラム

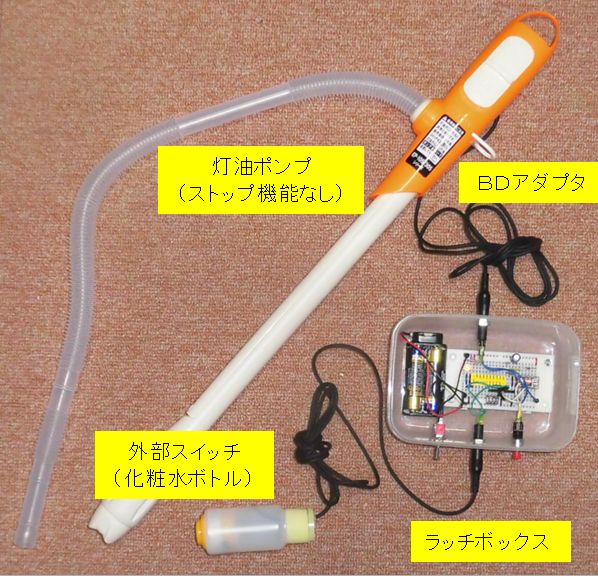

■簡易水やり装置
○ラッチボックスにBDアダプタをつなげ、灯油ポンプにつなげました。
○スイッチを押すと、数秒間水が流れます。

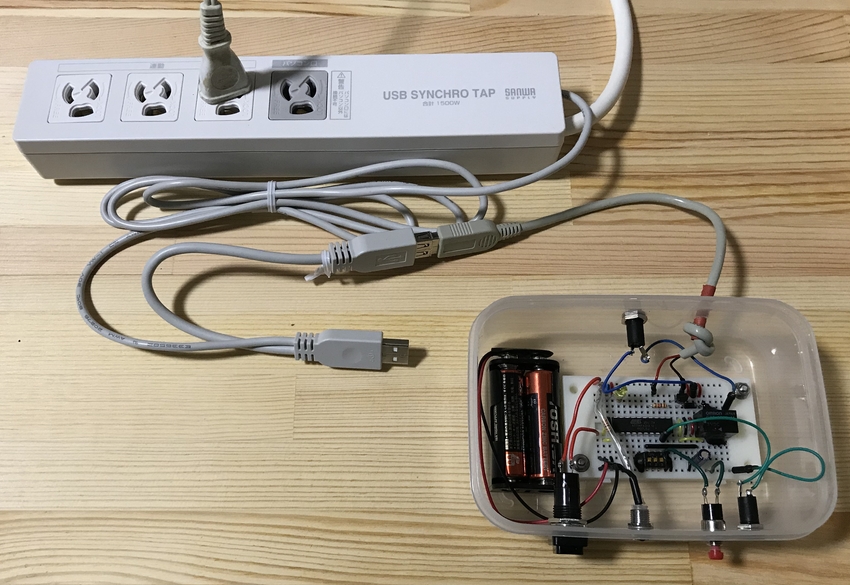

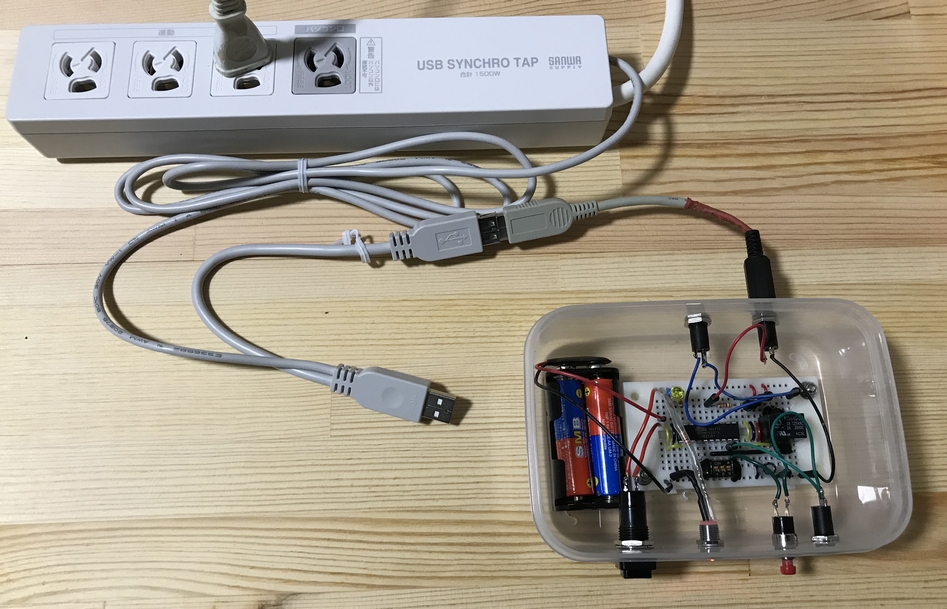

■USB連動タップで家電制御
○ラッチボックスにUSBコードをつなげ、USB連動タップにつなげ、100Vの家電製品を制御できます。
○交流1500Wまで制御できます。
