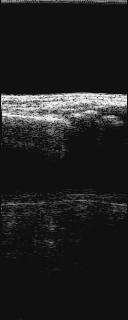

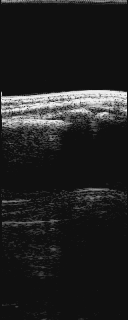

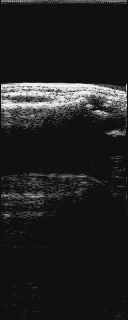

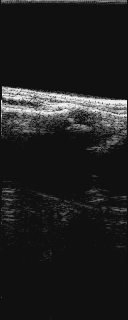

| 長軸像（画像の中で、左が中枢、右が末梢） ①患側 ②健側 ③患側 ④健側
|
| ①は、患側の橈骨下端部に、背側より長軸にプロ－ブをあてた。 ②は、健側に、同様にプロ－ブをあてた。 これにより、橈骨末梢片が背側転位しているのがわかる。 ③は、患側の側方（橈側）より長軸にプロ－ブをあてた。 ④は、健側に、同様にプロ－ブをあてた。 これにより、橈骨末梢片が橈側転位しているのがわかる。 以上のことから、Colles骨折（橈骨下端部伸展型骨折）と判断できた。 |

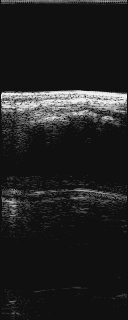

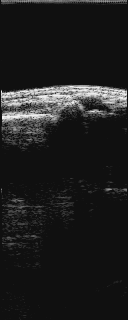

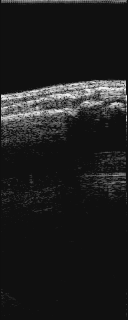

| 整復後の長軸像 ⑤背側より1 ⑥背側より2 ⑦橈側より ⑤は、一度整復したが、不十分であり、背側転移が残存したため、再度整復を試みた。 ⑥⑦で、ほぼ転位は除去され、整復を終えた。 |

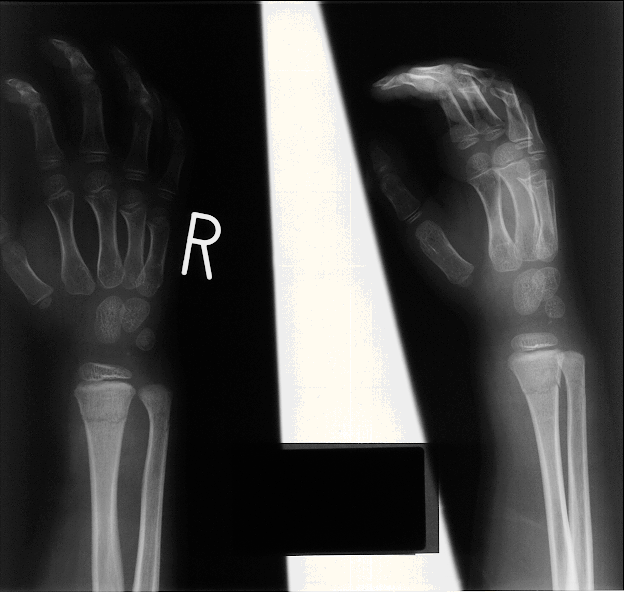

| X-P(整復後)
|
| 整復前のレントゲンが無いのが残念であるが、整復後の写真はエコ－画像と同じように、 ほぼ整復されているのがわかる。 （尚、尺骨も骨折しているが、転位は無かったため、ここではエコ－画像は、省略させていただきます。） |
| 考察 橈骨下端部骨折においては、、エコ－による観察が容易で、骨片転位が良くわかり、 整復前と整復後の比較が簡単にできるので、レントゲンを撮らなくても、整復は容易にできる。 |
