山登りで転倒負傷

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　右足関節部に腫脹がみられる

　　　　　　　　　　　　　　　      エコ−長軸画像

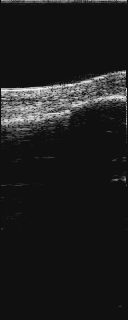

　　　　　�@患側　　　　　　　　　　　　　�A健側　　　　　　　　　　　　　�B患側

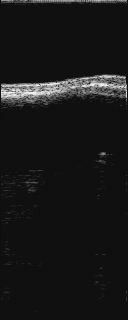

�Aは、健側に外側よりプロ−ブをあてた

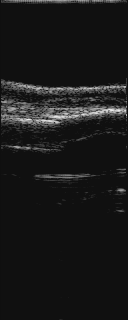

�Bは、患側腓骨に後面よりプロ−ブをあてた

�@では、健側に比べ、骨折しているのがわかる

腫脹もみられる

�Bでは、更に、骨折線が縦に入っているのがわかる

                                                      可視画像（修正モ−ド）

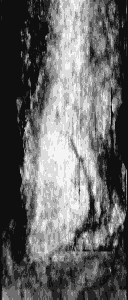

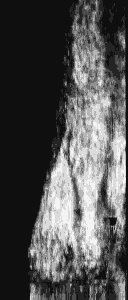

　　　　　　　　　　                   �C正面　　　　　　　　　　　　　　　　　�D側面

　　エコ−ソフト・ウルトラ三四郎の機能で、

　　１５０枚の断層像を集積して作られた画像である

  �Cは、腓骨の形状のより、正面よりやや斜位である

  正面、側面とも、骨折線の走行がよくわかる

            X線写真

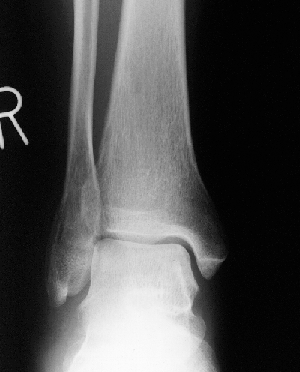

                                        正　面

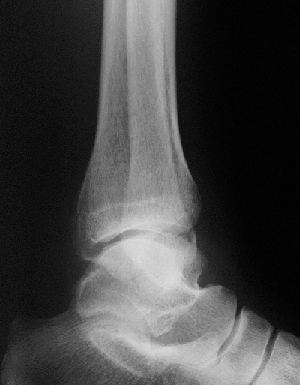

                          側　面

腓骨下端部は、軟部組織が少ないので、可視画像の写りは良好であり、

腓骨下端部の骨折において、可視画像は有用であると考えた
