走ると右膝が痛くなり、来院。外傷歴なし。

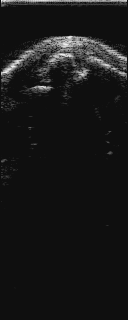

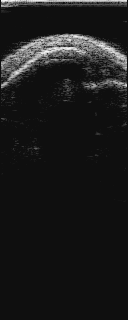

　　　　　　　　患側　　　　　　　　　　　健側

　患側は、明らかに分裂している

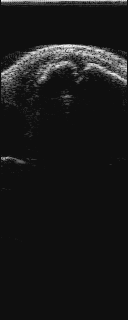

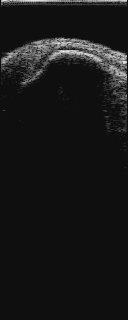

　　　　　　　　　　患側　　　　　　　　　　　　　健側

　やはり患側は、分裂している

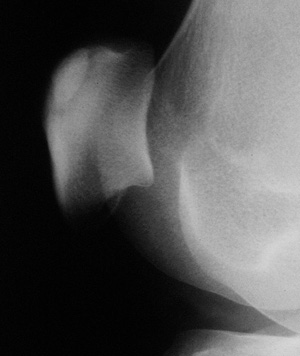

　　　　　　　　　　患側　　　　　　　　　　　　　健側

可視画像とは

　ＳＳＢ社のエコ−ソフト・ウルトラ三四郎

　の機能で、１５０枚の断層像を集積

　して作られた画像である

　この可視画像は、膝蓋骨の正面像で、

　患側の外上部が分裂しているのがわかる

　Saupeの分類では、�V型である

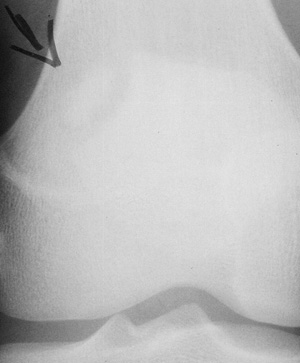

　　　　　　　　正　面

正面像において、可視画像とＸ線画像は、ほぼ一致した

Ｘ線正面像では、膝蓋骨と大腿骨が重なるため、膝蓋骨が見えずらいが、可視画像においては、

膝蓋骨のみを抽出できるため、X線よりも分裂状態がわかり易い。

分裂膝蓋骨においては、可視画像が有用であると考えた。

尚、この疾患は、ほとんどが先天性であり、また、75％が�V型であることから、本症例は、

典型的な分裂膝蓋骨であると思われる。

「スポ−ツ整形外科学」　南江堂
