ケーブルを作る機会が多くなりましたので、覚え書き程度に作りました。　
しかし、内容については責任もてましぇーん　(#^.^#)
用語等に関して間違いがあっても、ただの素人ですので笑い飛ばしてくださいね。

　モジュラージャックの名称

電話及びＬＡＮケーブルに用いられているモジュラージャック（MJ）の名称です。

• ＲＪ１１　：　一般のアナログ電話用のジャック（６極）
• ＲＪ４５　：　ＩＳＤＮ及びＬＡＮ（１００/１０ＢＡＳＥ-Ｔ/ＴＸ等）用のジャック（８極）

　モジュラージャックのピン配置

上記のRJ１１およびＲＪ４５のピン配置を以下に書きます。

モジュラージャックの爪の部分を上にした状態で、ピンのある側から見た配置です。
つまり、裏側から見たところです。（コネクタにケーブルを刺す方向だったりする）

１．ＲＪ１１（アナログ電話用）

ピン番号	１	２	３	４	５	６
		２	３	４	５
端子名	Ｌ６	Ｌ４	Ｌ２	Ｌ１	Ｌ３	Ｌ５

６極２芯では上記中央部分のＬ２及びＬ１を利用し、６極４芯ではＬ４，Ｌ２，Ｌ１，Ｌ３を利用します。

２．ＲＪ４５（ISDN用）

ピン番号	１	２	３	４	５	６	７	８
端子名	Ｌ８	Ｌ７	Ｌ４	Ｌ２	Ｌ１	Ｌ３	Ｌ６	Ｌ５
信号名				Rx (GND)	Ｒｘ	Ｔｘ	Ｔｘ (GND)

３．ＲＪ４５（ＬＡＮ用）

ピン番号	１	２	３	４	５	６	７	８
信号名	＋ＴＤ	−ＴＤ	+RD	未接続	未接続	−ＲＤ	未接続	未接続
ケーブル色 （５６８Ｂ）	白/橙	橙	白/緑	青	白/青	緑	白/茶	茶

　ＬＡＮ配線用ケーブル結線

１．ストレート結線  （LAN　ISDN両方に使用できる）

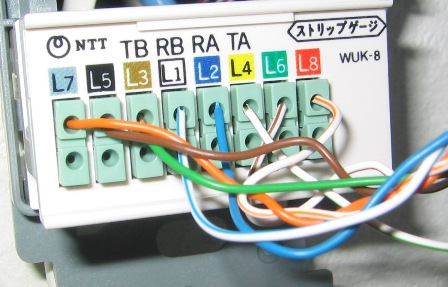

ＮＴＴ　ＷＵＫ-８　を使った配線は 左記のようになりました。 ごめーんm(__)m テスターでいろいろトライした結果 こうなりました。 判る方いらしたら、教えてね(^.^)

２．クロス結線
