●●Eee PC 改造後期●●

ふぅーお疲れ　私^^;

やっと改造終了しました。
かなり置く場所に制限され、悪戦苦闘。

写真を見ていただければ分かる通り
今回は電源の入り切りをディップスイッチで行えるようにしました。
16GｰSSDは右側のｽﾍﾟｰｽぎりぎりに収めました
（しかしUSB-MEMのLockSwitchがどうしても邪魔になったので、ばっさりと切りました）
Bluetoothの横に今回追加したW-SIMアダプターを設置

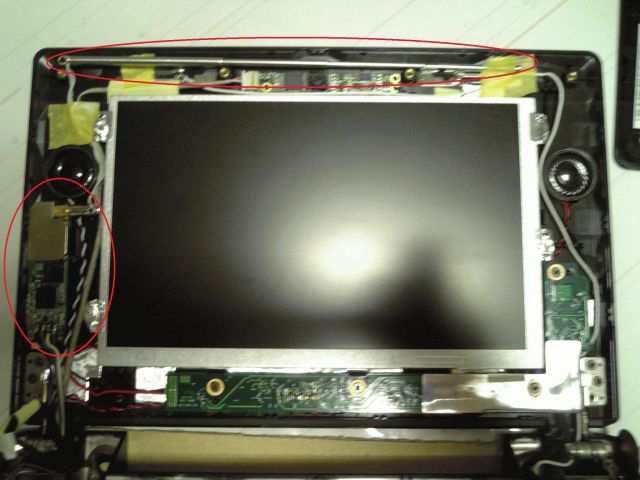

写真の左側にﾜﾝｾｸﾞ本体、上部にアンテナを設置し
アンテナto本体との接続はその辺の余ったケーブルで繋ぎました。

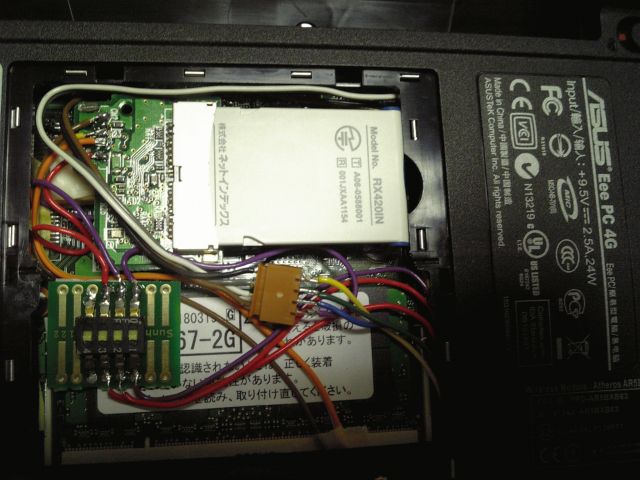

本体に収納したときの裏側になってます。
ちょうど、Bluetoothの上にWSIMが乗るような形です。
途中に見える茶色の接続コネクターがﾜﾝｾｸﾞﾁｭｰﾅｰの配線で、
再度分解時に取り外し出来る様にしてあります。
EeePC持っている方ならお気づきかも知れませんが、
内臓メモリーとPCI-Eとの間に黒い仕切りがある筈なのですが、
今回はそれが凄く邪魔になってしまったので、ばっさり切り落としました（笑）
さぁ蓋閉めますかーと思ったら、今回追加したディップスイッチがちょっと大きかったらしく、
蓋が少し盛り上がってしまったので（背丈が高かった）もうちょい背丈が低い奴を探さねばなりません。

起動は問題無く、動作しました。そしてバッテリーの減りが更に悪化（爆爆）
まぁバッテリーで使う機会は殆ど無いですし、大抵はACｱﾀﾞﾌﾟﾀｰ挿して使います。
お外でノートPC広げるなんてしませんYO

さて、今回の改造で掛かった費用、お亡くなりになった部品含む（泣）

・16G-SSD　約20000円
・ﾜﾝｾﾞｸﾞﾁｭｰﾅ　約12000円
・Bluetoothｱﾀﾞﾌﾟﾀｰ　約2500円
・USBHUB　1680円 x 2個（1個お亡くなり）
・WSIMｱﾀﾞﾌﾟﾀｰ　3980円　x 2個（1個お亡くなり）
・雑費　約3000円

以上

皆さんも改造してみては如何？
