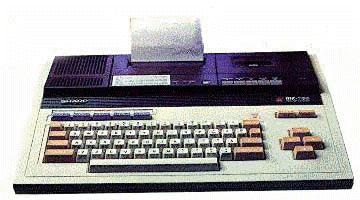

I．MZ-700

MZ-700 とは

シャープが1978年にMZ-80K（キット版）を，1979年にMZ-80C（完成版）を発売．その後継機として1982年にMZ-700が登場しました．特徴は当時のPCはROMでBASICを内蔵していましたがこのMZシリーズはクリーンコンピューターと称して，RAMにOSを読み込む形式でした．ただ，当時はカセットテープで読み込んでいたため，BASIC起動までに十分コーヒーをいれることができました．
　

仕様

MZ-700 の思い出

専用モニターはなく，家庭用テレビに接続して使用していました．純正の持ち運び用トランクも発売されていたので，一式をトランクに入れ，当直のバイト先でテレビにつないで遊んでいました．4色プロッタプリンタで簡単な打ち出しも可能でした．グラフィックス機能と呼べるほどのものはなく，ゲームなどはキャラクタグラフィックで画面を構成していました．ビルディング・ホッパーは今でも記憶に残る力作でした．

II．X1 turbo

X1 turboとは

シャープがパソコンテレビとして1982年にX1を発売．その後継機として1984年に漢字ROMを搭載したX1 turboが登場．スーパーインポーズという機能があり，テキスト画面，グラフィック画面，テレビ画面が同時に表示可能であり，テレビを見ながらゲームをしたりプログラミングをすることが可能でした．

仕様

X1 turboの思い出

2DDの5インチフロッピーでしたがテープに慣れた当時としては感動ものでした．OSはMS-DOSではなく，CP/MまたはBASICを使用していました．サラダの国のトマト姫ははまったアドベンチャーゲームでしたが，ラインが1本ずつ描写されるため，1画面を表示するのに要する時間は大変なものでした．このソフトはハドソンが製作しましたが，このハドソンはMZ-700，X1に使用されたHu-BASICの開発元でもあります．

III．PC9801(F2)

PC9801 (F2) とは

初めてFDD（2DD：640KB）を内蔵した98．漢字ROMを内蔵し，TEXT-VRAMに書けるので英数字と同等の速度で描画出来ました．当時の定価は ￥398Kでした．

仕様

CPU	i8086-2　8MHz
ROM	4K
RAM	128K
テキスト	80×25字
グラフィック	640×400ドット
カラー	8色

IV．PC9801(VF2)

PC9801(VF2)とは

i8086をパワーアップしたNECオリジナルのCPU(V30)搭載 機種です．5インチ2DDフロッピーディスクドライブを2基搭載していることがF2の由来で，5インチ2HDフロッピーディスクドライブ搭載機はVMの名称でした．当時の定価で ￥348Kでした．

仕様

V．PC9801(LV21)

LV21とは

移動用のパソコン（今でいうノートパソコン）としてLV21を購入．当時はラップトップパソコンと呼ばれていましたが，持ち運ぶには重過ぎ．また，液晶モニターはDSTNで見辛く，テトリスの落下が早くなると残像が残ってゲームどころではなく，結局モニターを購入して外付け．デスクトップマシーンとなりました．当時の定価で ￥345Kでした．

仕様

VI．PC-H98 (model90-100) (1992-)

PC-H98 とは

ハイレゾ・モード搭載の98．98とは名前だけで従来の98とは別物．32bitの“NESA(New Extended Standard Architecture)”バスを搭載した機種．ハイレゾリューションモードも実行可能で美しい画面でした．問題点はNECもサードパーティもH98を切り捨てたこと．こんなディスプレイやRS-232Cのコネクターどうして使えばいいのでしょうか？また，リファレンスディスクがあり，これでボードのリソースを登録するのですが，なくしたらボードもメモリーも変更できませんでした．

仕様

PC-H98 の思い出

高価なマシンでmonitor抜きの定価が￥1145Kでしたが，中の配置は極めて美しく整然としていました．Windowsも3.1がサクサク動きました ．Windows95も動作保証はされていましたが，16色表示のみで画像は扱えませんでした．周辺機器も高価で，PC-HD300Rが￥298Kと今ならノートパソコンが買える価格でした．

　

VII．PC9821（Bs/U7W）

PC9821（Bs/U7W）とは

名前は9821でも中身は9801．640Ｘ400（16色）が9801仕様を証明しています．当時の定価で238Kでした．OSはWindows3.1でしたが，ややパワー不足なのでCPUアクセラレーター（アイ・オー・データ：PK-586X3）を装着．Windows95も動作可能でした．当時のネットならこれで十分機能していました．



仕様

PC9821（Bs/U7W）の思い出

3.5FDDがひとつでは面倒なので増設（PC-9821B-E01）．RAM（メルコ：EFB）およびHDDも増設（メルコ：DNB-340）しましたが，当時のHDDは340Mで\47Kでした．今は250Gで\10K前後と隔世の感があります．1年ほどで増設HDDが不良となりましたがぎりぎり保証期間内であり交換できました．HDDの容量が目いっぱいとなり，さらに外付けで追加しました（メルコ：DSC-828S）．Windows3.1から95への激動の中でのマシンでした．

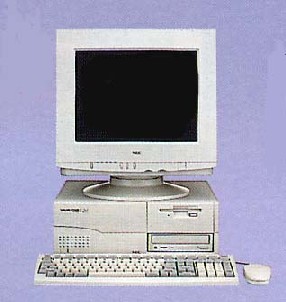

VIII．PC9821 (V20)

PC9821 (V20) とは

Pentium200MHz搭載でWindows95は問題なく動きます．

仕様

CPU	Pentium　200MHz
ROM	96K
RAM	32MB
SDRAM	SD4100-32M
HDD	2GB
グラフィック	1024×768ドット
カラー	16ビット

PC9821 (V20) の思い出

初めてのPCI搭載機．とりあえずグラフィック・ボード （GA-PGDX4/98PCI）をPCIに挿してグラフィックを強化し，メモリーを64MBに増設．ワープロ用に使用していましたが遂に昇天．最後の98でした．

IX．Aptiva (E1A)

Aptiva とは

IBMが家庭用に設計したパソコンでPentiumを採用したS-seriesとK6を採用したE-seriesがありました．音声認識プログラムも付属していましたが，まだまだ使い物にはならない印象でした．マザ−ボードはAT仕様です．

仕様

Aptiva (E1A) の思い出

Windows98用に購入．ワープロ，集計表程度ならストレスなく動いていましたがマザーボードが昇天．キーボードもマウスも認識できずBIOSが立ち上がらない状況に．マウスのコードが以上に熱くなっていたのでショートして過電流がマザーボードに流れた可能性があります．愛用してきましたが引退となりました．この機種は初めてのDOS/V機ということでPC98に慣れ親しんできただけに不安でしたが，非常に安定していました．IBMはしっかりしたサポートで，IBMのホームページではいまだにドライバーはもちろんのこと，ケースの開け方まで細かく解説しています．日本のメーカーもぜひ見習って欲しいと思います．また，K6は数値以上に健闘していました．以後，AMDのCPUを愛用しています．

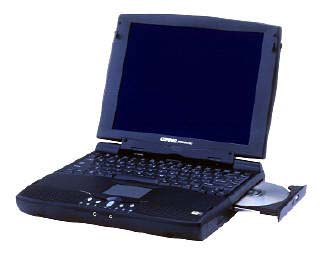

X．Presarrio (1245)

Presario とは

ショップで机から落としても壊れないのはIBMとコンパックのノートといわれ購入しました．

仕様

CPU	K6-2　333MHz
RAM	32MB
HDD	3.2GB
Graphic	800×600ドット
カラー	16ビット

Presario の思い出

JBL Pro Audioスピーカの割には音は今ひとつ．液晶は12.1インチ HPA カラー液晶でしたが，TFT液晶と比べてもそれほど遜色はありませんでした．

　

XI．Mebius (MN-395-C3E)

Mebius とは

12.1型低反射ブラックTFT液晶を搭載し，液晶の見やすさで購入決定．X1-turbo以来のSHARP製品です．OSはWindows98SEですが，BIOSのバージョンアップでWindows2000が使用可能です．サウンドドライバや内臓モデムのドライバもダウンロード可能です．

仕様

Mebius の思い出

持ち歩き用には便利な12インチの小さめなノートですが，表示は今となっては手狭に感じます．HDDを30Gに，メモリーを128MBに増設し ，1.2MのFDが読めるので重宝していましたが，さすがに力不足で引退しました．

XII．自作機1号（Ｋ6号）（2000/04-）

組立後動作が不安定で，画像のフリーズが頻発．結局Gigabyteのマザーボード(GA-5AX)と最初使ったNVIDIAのTNT2との相性問題が原因と判明し，VooDoo3に変更してからは安定していました．その後Easy CD Creatorの動作が不安定になりましたがAopenのsound cardをX-waveに交換後は特に問題なく動作しています．K6はよくできた石だと思いますが，さすがに最近のソフトには荷が重く引退となりました．

構成

VooDoo3はよくできたG/Bだったことがわかります．

HDBENCH Ver 3.30

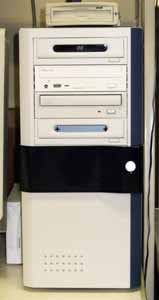

XIII．自作機2号（Thunderbird号）（2001/04-2010/04）

たいした動画は扱わないので速度的に不満はありません ．M/Bで少々苦労しましたが，Thunderbirdはいまだ現役で活躍中です．発熱の問題を除けばよくできたCPUです．電源はMaxpoint の電源トラブルの際に交換した Seventeam 製の電源を使用．

構成

CPU	AMD	Athlon 1G
M/B	ECS	K7VZA→K7S5A
Case	Task	TK-6900
Power	Seventeam	ST-300HLP
Memory	no brand→Samsung	PC100  128M×2→PC3200（cl3）256M×2
G/B	NVIDIA→ATI→3dfx	GeForce2 MX→Radeon VE→VooDoo3 2000
HDD	Seagate	ST340823A
FDD	Panasonic	2-mode
Sound Card	on board
DVD-ROM	TOSHIBA	SD-R1312
MO	Mitsubishi	MK640FC
Monitor	Samsung	SyncMaster 753DF
Printer	Epson	PM-920C
Scanner	Canon	CanoScan D660U

　

HDBENCH Ver 3.30 （K7VZA & NVIDIA GeForce2 MX）

ALL	Integer	Float	MemoryR	MemoryW	MemoryRW	DirectDraw
22535	40426	48851	14328	16379	21904	74
Rectangle	Text	Ellipse	BitBlt	Read	Write	Copy
36763	43934	6893	396	30011	15216	16933

G/Bに NVIDIA GeForce2 MX を使用した際はグラフィック機能はまずますでしたがHDDのスピードが上がらないのが悩みの種で した．不思議なことにG/Bを Radeon VE に変更したところ，グラフィック機能は低下しましたがHDDのスピードは改善されま した．K7VZAとG/Bの相性でしょうか？

HDBENCH Ver 3.30 （K7VZA & Radeon VE ）

ALL	Integer	Float	MemoryR	MemoryW	MemoryRW	DirectDraw
23541	40556	49470	14734	16733	21803	29
Rectangle	Text	Ellipse	BitBlt	Read	Write	Copy
21552	28985	6531	228	28108	28193	20667

また，組立2カ月後頃よりタイマーが遅れ始め，ついには起動時以外は動作せず．BIOSの変更は保存されているのでまさかとは思うも念のため電池を交換．以後は遅れもなく正常に動作し，結局CMOSの電池切れと判明．新品でも油断していけないとの教訓でした．

PS1：ところがまたもやタイマーの遅れが出現．M/Bの交換となりましたが，交換品が何とVer1.0で帰ってきました．これではATA66までのサポートなので再度交換．結局3週間ほどかかりましたが，初期不良で同様の症状が出るM/Bがあるようです．今は桜時計で起動時に時間を調整しています．M/Bの電源周りが弱いのでしょうか．

PS2：今度はkeyboardを認識しなくなり，BIOSすら変更できない最悪の状況に．これでK7VZAを断念し，K7S5Aに変更．色々うわさの多いM/Bなので電源が入るか否か心配でしたが，何の問題もなく起動．HDBEBCHでもそこそこの値を出しています（Copyの異常な低値はOSの影響と思われます）．なお，Windows 2000を使用している方はBIOSの更新を怠らないように．FDDのDATAが飛ぶ可能性があるそうです．これだけ安定しているのなら，今度はSiS745でも買おう かという気にさせます．USBが1.1であるため外付けHDDを使用するにはさすがに厳しく，PCI 接続USB2.0拡張ボード（PCI-U205P）を使用したところ快適に動作しています．K7S5AのUSBは少々動作が怪しいので，むしろPCI 接続にした方が安定する可能性もあります．

HDBENCH Ver 3.30 （K7S5A & Radeon VE ）

ALL	Integer	Float	MemoryR	MemoryW	MemoryRW	DirectDraw
20337	42585	51816	17354	15290	23127	29
Rectangle	Text	Ellipse	BitBlt	Read	Write	Copy
24195	29734	7738	232	27772	23885	2286

メモリーをSDRAM（256M）からDDR（512M）に変更したところ，体感的には別物のように速くなりましたが，HDBENCH ではさほど変わらず，容量増設が効いているようです．

HDBENCH Ver 3.30 （K7S5A & VooDoo3 2000 ）

ALL	Integer	Float	MemoryR	MemoryW	MemoryRW	DirectDraw
19224	42536	51771	17039	18583	24446	59
Rectangle	Text	Ellipse	BitBlt	Read	Write	Copy
31115	24920	5915	75	15924	25943	4473

9年間にわたり頑張ったThunderbird ですが，2010年4月で現役引退となりました．

Athlon CPU ID の見方

コアに記載されている内容から性能がわかります．Athlonのコアには下のような記載があります．

例：A1000AMT3B

        AXIA0108CPAW

        Y6053580057

最初の1行は以下のような内容です．

A：CPU（A=Athlon/D=Duron）

1000：クロック数

A：パッケージタイプ（A=SocketA，M=SlotA）

M：コア電圧（S=1.5V，U=1.6V，P=1.7V，M=1.75V，N=1.8V）

T：上限温度（Q=60℃，X=65℃，R=70℃，Y=75℃，T=90℃，S=95℃）

3：セカンドキャッシュ（2=128KB，3=256KB）

B：FSB（B=200MHz，C=266MHz）

次の行の最初の4文字がステッピングを表わし，AXIAコアで 製造時期がが2001年の06週と分かリます．このAXIAコアはオーバークロック耐性が高いと評判のコアでした．

最後の行は製造番号と思われますが，最初の文字が耐性を表わすといわれていますが詳細は不明です．

　

XIV．自作機3号（Duron1号）（2001/08-）

download とCD-R 用に使用していましたが，現在は引退．組立後電源を入れるといきなり sync out of range の文字がディスプレイ上をスクリーンセーバーのように浮遊．BIOSも起動せず呆然．リセットボタンを押すタイミングで何とかBIOSを起動．まずOSのインストールを試みるもWindows98，Meのいずれもインストール中にSTACK OVERFLOW ERRORの文字が出てハングアップ．Gigabyteは安定しているという評判だったのにとまたもや呆然．色々試行錯誤しているうちにもしやメモリーではとメモリーを交換．すると 何事もなかったかのようにインストールは進行し無事終了．問題のメモリーはK6号で は異常なく作動することより，メモリーの相性は本当にあるのだと実感．3日間悩みました．

構成

CPU	AMD	Duron 800
M/B	Gigabyte	GA-7VMM
Memory	no brand	PC133（cl2）256M
G/B		on board
HDD	Seagate	ST340823A
FDD	Panasonic	2-mode
Sound Card		on board
DVD-ROM	Pioneer	DVD-119VAE
CD-RW	Acer	CRW-8424
Monitor	Mitsubishi	RDS151X

on board のため当然グラフィック機能は劣りますがHDの転送速度は満足のいくものです．

HDBENCH Ver 3.30

XV．自作機4号（Duron2号）（2002/05-）

MorganコアのDuron1Gを衝動買い．M/BはドスパラのベストセラーM7VKQですが，コストパフォーマンスは非常に良いと思います．

構成

CPU	AMD	Duron 1G
M/B	BIOSTAR	M7VKQ
Memory	no brand	PC133（cl2）256M
G/B		on board
HDD	Seagate	ST320423A
FDD	Mitsumi	2-mode
Sound Card		on board
DVD-ROM	Samsung	SD-608
CDRW	I/O DATA	CDRW-AB428
CDRW	Acer	CRW4406EU

特にトラブルもなく安定して稼動 していましたが，現在は譲渡され詳細不明．このM/Bが安定していたことより，以後BIOSTARとのお付き合いが始まりました．BIOSTARはホームページにすべてのマザーボードの新旧ドライバーが置いてあるため安心です．

HDBENCH Ver 3.30

XVI．自作機5号（Palomino号）（2002/08-）

初のRAIDですが，指摘されているようにSeagateのHDDはRAIDにはむいていないようで，思ったよりbenchがのびませんでした．発熱量も評判通り大きいと思われ，Sisoftware SandraではBoard temperature 48.0C，CPU temperature 50.0C，HD temperature 52.0Cと表示され，これを信用するならCPUよりHDDの方が温度が上昇していることになります．

今のところ大きな問題はありませんが，シャットダウン時にUSB接続しているMOのアクセスランプが点灯して消えないことです．この問題に関しては，USB接続している光マウスやスキャナーの電源が落ちないといった不具合が報告されていますがメーカーは仕様といっているようです．バグのような気もしますが．

構成

HDBENCH Ver 3.30DBENCH Ver 3.30

RAIDのbenchが思ったよりのびなかったのでRAIDを解除．ひとまずAthlon-XP 1800とGA-7VRXPで組んでみてHDBENCHをみたところがっくり．RAIDを解除した後のHDDは何か不都合があるのでしょうか．しばらくCD焼きに使用 していましたが，引退となりました．

HDBENCH Ver 3.30DBENCH Ver 3.30

ALL	Integer	Float	MemoryR	MemoryW	MemoryRW	DirectDraw
27070	68185	80114	21488	28099	34699	59
Rectangle	Text	Ellipse	BitBlt	Read	Write	Copy
50200	45763	12190	394	20732	28124	4298

　

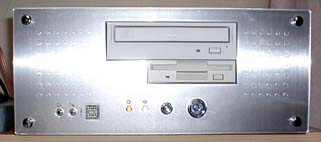

XVII．自作機6号（Celeron号）（2003/02-）

microATXで組んでみました．Athlonは発熱が心配だったのでCeleronを選択しました．居間の片隅に置くのに程よい大きさです． 騒音も気にならない程度です．

　

構成

BENCHはあまり期待していなかったのですが，グラフィック描画性能以外はまずまずの値（メモリーの値は？）で，実感でも特に遅いといった感じはありません．HDDが手狭となったため160Gに変更．M/Bがビッグドライブに対応しているか心配でしたが，問題ありませんでした．ただ古いバージョンのIntel Application AccerelatorをインストールしたところHDDの動きが怪しくなりHDBENCHも完走できなくなりました．アンインストールによりHDDの動きは正常化したことより，古いバージョンのIntel Application Accerelatorはビッグドライブには対応しきれていないようです．

長らく活躍していましたが，ケースとHDDを残して引退となりました．

HDBENCH Ver 3.30

XVIII．LaVie（LL5504DA）（2003/02-）

青と白のお洒落な外見に引かれて購入．NECもその気になればお洒落なマシンが． 体感的にやや遅かったのですがmemory増設で改善．

仕様

CPU	AMD	Athlon XP-M 1400＋
Memory		PC2100（cl2.5）256M × 2
G/B	ATI	RADEON IGP 320M
HDD	TOSHIBA→HITACHI	MK4018GAS→HTS541260H9AT00
FDD		3-mode
Sound Card		on board
DVD-ROM	TOSHIBA	SD-R2212
Printer	Epson	PX-A620

　

グラフィック描画はまずまずですが，HDDのアクセスが遅いのがやや気になります．ノートのHDDはこんなものなのでしょうか．

HDBENCH Ver 3.30

ALL	Integer	Float	MemoryR	MemoryW	MemoryRW	DirectDraw
19796	50955	61975	15050	25290	27830	29
Rectangle	Text	Ellipse	BitBlt	Read	Write	Copy
27980	30178	8713	397	18655	19544	994

　

割と安定していましたが突然極端にスピードダウン．HDBENCHでみてみるとさらにHDDのアクセスが低下．

HDBENCH Ver 3.30

ALL	Integer	Float	MemoryR	MemoryW	MemoryRW	DirectDraw
14896	50942	61971	14997	24977	27221	60
Rectangle	Text	Ellipse	BitBlt	Read	Write	Copy
28921	18911	9238	392	5605	6082	1290

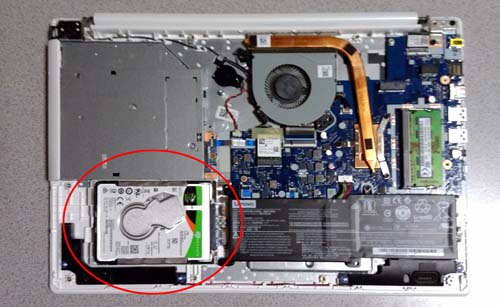

尋常ではないとディスクをチェックしてみると不良セクタが検出されました．HDD交換を試みましたが，キーボードまではずさなければ交換できず，ずいぶん手間取りました ．

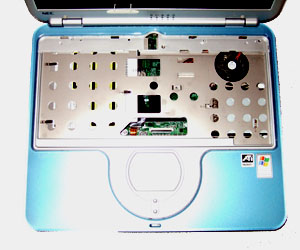

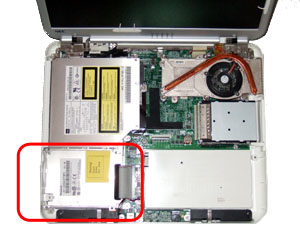

キーボードをはずします	ここにHDDが	HDDよりDATAを抜き出します

苦労した甲斐があってHDDの回転数が4200rpmから5400rpmに，バッファが2MBから8MBに強化されたため，3.5インチのHDDには及びませんがそこそこのスピードは出ています．

HDBENCH Ver 3.30

ALL	Integer	Float	MemoryR	MemoryW	MemoryRW	DirectDraw
21798	50944	61965	14897	24419	26313	29
Rectangle	Text	Ellipse	BitBlt	Read	Write	Copy
28380	18178	9113	393	29714	22917	2581

しばらくは順調に動いていたものの，突然にキーが暴走し，BIOS画面でも同症状となり修理に．調査の結果キーボードおよびマザーボ−ドの不具合で，修理代を考え引退となりました．

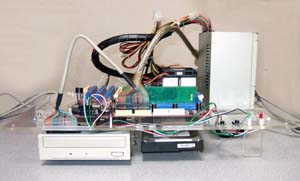

XIX．自作機7号（Thoroughbred号）（2003/05/22-）

現在のスーパーサブ．当初はネット・サーフィン用で，あまり速さは必要なかったのですべてオンボードのマザーです．発熱はthoroughbredに期待しています．HDDはRAIDの片割れの使いまわしでしたが，これが事の始まりでした．RAIDの設定を解除せずにHDDを取り外してしまったためにおそらくアレイ情報が残ってしまったのでしょう．フォーマットするとHDD(ST360021A)を120Gと認識し，フォーマットの途中でハングアップしてしまいます．low level formatを施行したところ一応60Gと正常に認識しましたが不安なのでマスターをST380011Aに変更し，スレーブにDATA保存用として6Y120L0を追加しました．これで順調にいくかと思われましたが，ST380011Aが突然認識不可に．他のマシーンでもST380011Aを認識せず，結局初期不良でST380011Aの交換となりましたが本当に初期不良であったか否かは不明です．マザーの不良も疑いましたが電源の可能性も考えミネベア製の電源に交換 (Varius WPS-300のOEM）．以後は問題なく稼動しています．電源が安定しなかったためHDDがクラッシュした可能性も考えられます．BIOSTARは期待通り安定していて，非常にコストパフォーマンスに優れたM/Bだと思います．疑って申し訳なく思っています．



構成

現在は主にエンコードとDVD焼きに使用中．ND-2500Aは安定していて，今のところコースターはできていません．

HDBENCH Ver 3.30DBENCH Ver 3.30

HDBENCH Ver 3.30DBENCH Ver 3.30

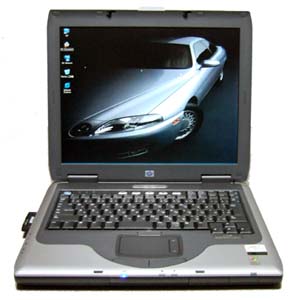

XX．HP (nx9005)

新聞の広告で限定セットの文字につられてついつい購入．発売直後，5000台限定でDVD-ROM/CD-RWコンボドライブへの無償アップグレードキャンペーンを実施．2日で完売したため，その後2000台を追加販売しましたが，すぐに完売したそうです．USBが1.1と遅いため，USB2.0カードで強化．HDDのアクセスがやや遅い点と液晶の品位がさほど高くない点を除けば特に不満はありません でしたが，2年ほどで電源が入らない状況になり，結局M/B交換となりました．

仕様

CPU	AMD	Athlon XP-M 1800＋→Athlon XP-M 2600＋
Memory	Nanya	PC2100 256M→PC2700 256M+512M
G/B	ATI	RADEON IGP 320M
Graphic	XGA	1024×768ドット
HDD	Hitachi	DK23EA-30（30G）→ HTS541260H9AT00（60G）
FDD	1.44 MB	3-mode
Sound Card		on board
DVD-ROM	HLDS	GCC-4240N
USB2.0カード	玄人志向	USB2.0N-CB

　 HDBENCH Ver 3.30

ALL	Integer	Float	MemoryR	MemoryW	MemoryRW	DirectDraw
20665	64360	78652	15050	26518	27835	29
Rectangle	Text	Ellipse	BitBlt	Read	Write	Copy
28380	33359	9833	393	21341	8541	1528

M/B交換後動かすと動作が機敏になったような気がするので早速チェックしてみると，数値的にも向上していました．

 HDBENCH Ver 3.30

特にCPUが改善していましたが，よくみてみるとCPUがmobile AMD Athlon(tm) XP 1800+ から mobile AMD Athlon(tm) XP2600+ に変更されていました．旧製品の在庫がなかったせいでしょうが，少し得した気分でした．

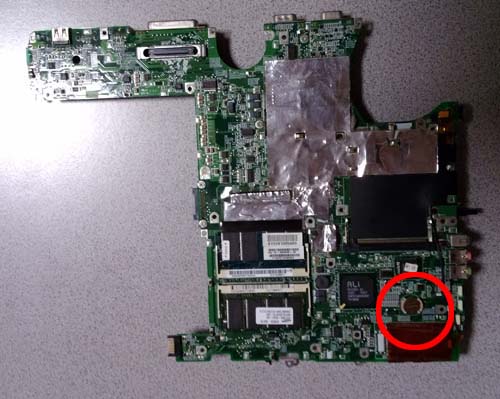

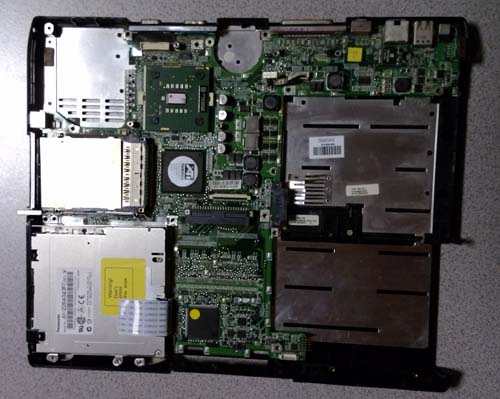

特にトラブルもなく動いていましたが，時計の大幅な遅れが出現．CMOSの電池切れと判断し，軽い気持ちで交換することとしましたが，これが一筋縄ではいきませんでした．まず，ML-1220 という特殊な充電池が使用されているため，近場で入手できず，通販で取り寄せ．

　　　　　　　　

パソコンの電池の位置が基盤の裏側であり，全分解しやっと電池の交換が終わりました．

　

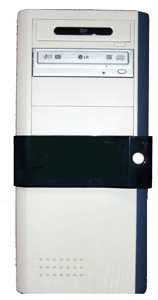

XXI．自作機8号（Barton号）（2004/04-）

最後の32bit Athlonですが，従来に比べてOSの起動が速くなった気がします．重いソフトもThoroughbred（1800+ですが）に比べると体感でも速度は上がっているように感じられます．非常にコスト・パフォーマンスに優れたCPUです．次はいよいよ64bitですがOSが対応してくれないことには．



内蔵HDDが120G×2，外付けHDDが80G，160G，250G×3，320Gの計1470Gとなり，ファイル・サーバーとコーデック専用マシーンとなっています．Maxtorの調子が悪く不良セクタもみられたので，HDDは消耗品と考えHDT722525DLAT80に交換．ところがビッグドライブの壁に当たり137G以上は認識されず，これはGA-7VT600の仕様によるものと思われます．BIOSを書き換えてもビッグドライブを認識する保証は無いので，遊んでいたST3120026Aを内蔵とし，HDT722525DLAT80は外付けのHDDとして使用することとしました ．しばらくして，Logitecの外付けHDDの動きがあやしくなりました．チェックしてみるとやはり不良セクタが出現．IO DATAのHDC-U250も不良セクタが出現し，廃棄処分となりました．最近のHDDは脆くなったのでしょうか．ファイル・サーバーとしては不安であり，これもHDT725032VLAT80に交換となりました．HDDが落ち着いたら今度はDVDドライブが不安定となり，「UDFイメージをDVDへ書き込みできませんでした」とのエラー・メッセージが 出現するようになり，この状況はライティング・ソフトを変えても改善せず，結局ドライブを入れ換え解決しました．

構成

CPU	AMD	Athlon XP 2500+
M/B	Gigabyte	GA-7VT600
G/B	Maxtor→NVIDIA	GeForce2 MX→ GeForce4 MX 4000
Sound Card	on board
Case	Task	TK-6900
Power	Scythe	SCY-400A-AG（400W）
Memory	Lei + Infineon	PC2700（cl2.5）526M + PC2700（cl2.5）256M×2
HDD	Seagate	ST3120026A（120G）
HDD	Seagate	ST3120022A（120G）
HDD （外付け）	IO DATA	HDA-iU160M（160G）
HDD（外付け）	IO DATA	HDC-U250（250G）
FDD	Panasonic	JU-256A346PC
DVD-RW→DVD-RAM	Pioneer→LG	DVR-105→GSA-H44NSL
TVtuner	SKnet	Monster TV 2000XP

HDBENCH Ver 3.30

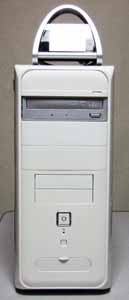

XXII．自作機9号（Winchester号）（2005/02-2021/06）

64bitAthlonです．順調に組み終わり電源を入れたところ，一旦はCPUが動くのですがすぐに止まってしまい画面には何も表示されず，警告音が発生．ジャンパースイッチ，G/B，メモリーをチェックしても原因は不明で，結局就寝となりました．M/Bをよく見てみると電源入力コネクタが2個あり，どうもCPUには12V田コネクタより供給されるようです．今まで12V田コネクタはPentium4のための電源と思い込んでいたため盲点でした．2カ所電源ケーブルを接続したところ問題なく起動しました．

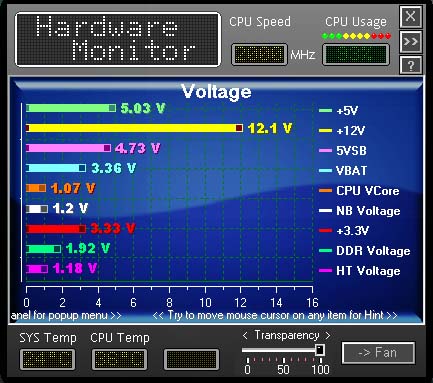

ケースの上に見えるのがGuru Clockで，これが欲しいためにこのマザーにしました．このGuru Clockでオーバークロックやハードウェアモニターができます．コア90nmプロセスとCool'n'Quietによる低発熱を期待していましたが，Cool'n'Quietを導入しても効果はみられません．BIOSをチェックするとなんとPower Management SetupでCool'n'Quiet TechnologyがDisabledになっていました．これをEnabledに変更したところ，電源オプションのプロパティにCool'n'Quietの設定が出現．やっとCool'n'Quietの効果が得られ，CPU温度は10℃ほど低下し体温程度になりました．

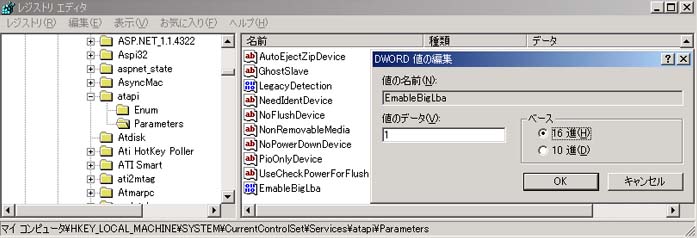

次の問題はまたもやビッグドライブの壁でした．このM/BはレジストリのHKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Services\Atapi\Parametersに新規にDWORD値を作成し，EmableBigLba=1（16進）と設定することによって，ビッグドライブが使用可能となり解決できました．

構成

HDBENCH Ver 3.30 (Cool'n'Quiet非起動時)

ALL	Integer	Float	MemoryR	MemoryW	MemoryRW	DirectDraw
43465	85661	100492	98008	74115	125593	60
Rectangle	Text	Ellipse	BitBlt	Read	Write	Copy
34345	47561	10520	508	46779	39223	2646

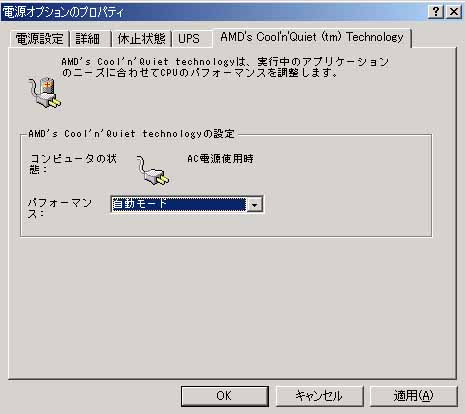

ところがCool'n'Quietは良いこと尽くめではありませんでした．体感的には感じませんでしたがHDBENCHを走らせてみると明らかな性能の低下がみられました．CPUなど数値的にはAthlon(Thundebird)1G程度まで落ちています．数値的なものだけなのか，実際にアプリケーションも速度が低下しているのか，様子をみてCool'n'Quietの使用を考えてみようと思っています．

HDBENCH Ver 3.30 (Cool'n'Quiet起動時)

ALL	Integer	Float	MemoryR	MemoryW	MemoryRW	DirectDraw
33676	47583	55801	56339	60800	73778	60
Rectangle	Text	Ellipse	BitBlt	Read	Write	Copy
33123	45531	10380	448	46779	38994	2890

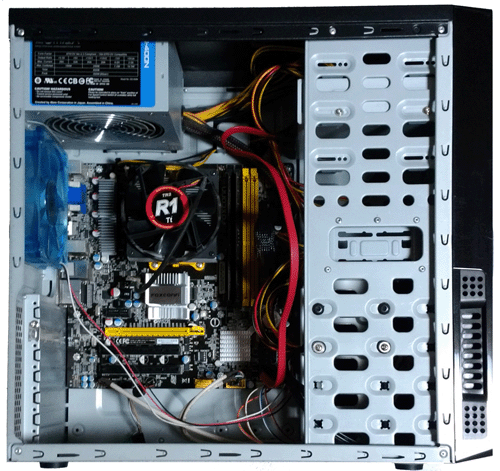

やや五月蝿いのでCPUファンをリテールからTR2-R1（Thermaltake）に変更しましたが，またもやトラブルが発生しました．まず，リテールのCPUクーラーを外してみると，M/BよりCPUが消失．おそるおそるシンクの底を見ると，何とCPUが一緒に外れてしまっていました．コア剥き出しのころのAthlonは少し暖めればすぐ外れましたが，ヒートスプレッターが付いたことによりコア欠けの心配はなくなりましたが，CPUがCPUクーラーと一緒に外れてしまうことがあるようです（通称スッポン）．しばし呆然とした後，気を取り直してピンを見てみると，幸いなことに折れたり曲がったりはしていないようなので，マイナスドラバーをCPUとシンクの間に差し込んで外しました．折るような気持ちでCPUをセットしなおして電源を入れたところ ，ビープ音が鳴り響き，がっかりしていましたがOSは普通に起動．不思議に思いながらとりあえずBIOSをチェックしたところ，ABIT EQにFan Speed Monitoring があり，そこにBeep Enableの項目がありました．このCPU Fan Speed のLow Limit の設定をdefault の1200 RPMから960RPMに変更したところ，ビープ音は嘘のように消失しました．結局TR2-R1の回転数が低いためのビープ音だったようで，CPUは無事だったようです．苦労しましたがCase Fanも静音タイプに取り換えたので，満足のいく静かさとなりました．CPUの発熱は μGURU でみると，アイドリング時は体温程度，動作時は40℃後半，高負荷時は50℃後半となっています．なお，いずれもCPU Fan Speed は1400 RPM前後です．

本体のHDDが手狭のため入れ換えとなりましたが，これが思わぬ苦労でした．まずBIOSでSATAのHDDを認識しません．これはBIOSの Bootable Add-in Device を Onchip SATA RAID に設定することにより解決しました．次にOSをインストールする際にF6を連打します．すると，Setup could not determine the type of one or more mass storage devices installed in your system と表示されるので，ここでSATA Driver Disk をFDDに挿入し，VIA Serial ATA RAID Controller を選択します．なお，このM/BはSATA2のHDDを認識しないので，HDDのジャンパーの1.5Gbpsへの変更が必要です．振り返れば何でもないことのようですが，OSのインストールに一晩かかりました．なお3.0Gbpsの転送速度が1.5Gbpsになることはあまり問題ではありませんが，NCQが使えないことが心残りです．BENCH上は圧倒的な速度を記録しています．

HDBENCH Ver 3.30

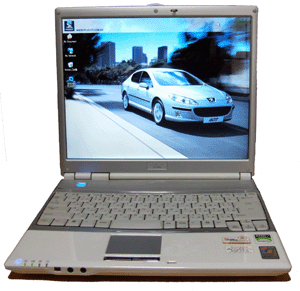

XXIII．Mebius（PC-CS50J） （-2020/01）

PC-CS50Jとは

頂物のパソコンです．UVコーティングパネルがおしゃれなパソコンで，グラフィック機能がやや貧弱であること以外は普段の使用には十分の機能で したが，動きがぎこちなくなり，調べてみるとHDDが代替処理済のセクタの嵐でした．HDD交換後は動きは軽快になり，office ソフト程度ならそれほど不自由なく動きます．

仕様

CPU	AMD	Mobile Sempron 2600＋
Memory	DDR-SDRAM	PC2700（cl2.5）512M
G/B	VIA	S3 Graphics UniChrome Pro
Graphic	XGA	1024×768ドット
HDD	Fujitsu→Hitachi	MHV2040AT（40GB）→DK23EA-30（30GB）
Sound Card	on board
DVD-RAM	Matsushita	UJDA770

　

　 HDBENCH Ver 3.30

ALL	Integer	Float	MemoryR	MemoryW	MemoryRW	DirectDraw
29303	74643	87504	76083	42943	87184	48
Rectangle	Text	Ellipse	BitBlt	Read	Write	Copy
19738	29979	8680	179	26208	18354	2662

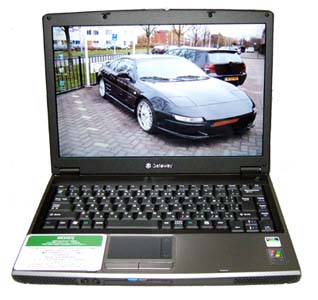

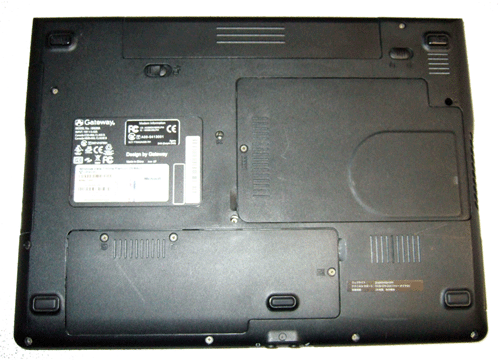

XXIV．Gateway (MX3301j) （2006/08-2019/10）

MX3301j とは

一時日本より撤退していたGateway が帰ってきました．ツクモの会員割引価格とメモリ倍増キャンペーンにつられてついつい購入．キーボードがやや頼りない点を除けば非常に満足度の高い機種と思います．BENCH でも，特にグラフィック描画性能が予想以上の数値をたたき出しています．なお，TypeII PC カードスロットではなく，Express Card スロットなので，従来のカードは使用できません．

仕様

CPU	AMD	Mobile Sempron 3200＋
Memory	Hynix+Kingston	DDR2 PC2-4200 （512M+1G）
G/B	NVIDIA	GeForce Go 6100
Graphic	WXGA	1280×800ドット
HDD	Fujitsu	MHV2040AT
Sound Card	on board
DVD-RAM	HL-DT-ST	GSA-4082N

　

　 HDBENCH Ver 3.30

ALL	Integer	Float	MemoryR	MemoryW	MemoryRW	DirectDraw
33939	72122	84732	83737	66897	104917	59
Rectangle	Text	Ellipse	BitBlt	Read	Write	Copy
50559	54200	13080	803	23320	19157	2839

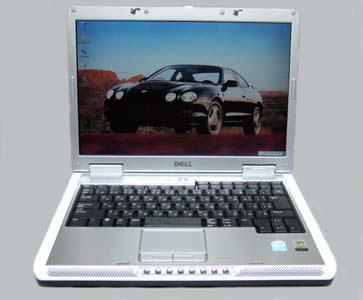

XXV．DELL（Inspiron640m） （2006/11-2019/10）

新聞広告の今日まで特別価格の文字に引かれて購入．黒一色の業務用のDELLとは雰囲気が違い，少し洒落っ気のあるデザインですが，液晶パネルの品質はいまひとつです．グラフィック機能も特筆すべき点はありませんが，使いやすいUSBポートの他，VGAポート，S-Video出力端子，IEEEポート，5-in-1カードスロットと，入出力端子には不満はありません．この機種もTypeII PC カードスロットではなく，Express Card スロットなので，従来のカードは使用できません．動画処理のような重いソフトは別として，通常のソフトは期待以上に動きま したが，2020年を前に引退しました．



仕様

CPU	Intel	Celeron M 1.60 GHz
Memory	DDR2-SDRAM	DDR2-SDRAM 512M
G/B	Intel	945GM Express
Graphic	WXGA	1280×800ドット
HDD	TOSHIBA	MK6034GSX（54GB）
Sound Card	on board
DVD-RAM	PHILIPS	SCB5265

　 HDBENCH Ver 3.30

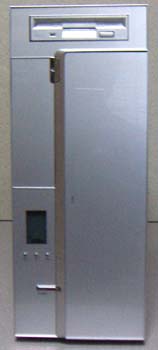

XXVI．自作機10号（Windsor号）(client7)（2007/03-）

記念すべき自作機10号はデュアルコア・プロセッサのAthlon 64 X2です．M/BはWinchester号で安定していたので，AbitのmicroATXを選択しました．グラフィック機能が気になればPCI-Expressグラフィックボードを挿そうかと考えていますが，とりあえずon boardのGeForce6100で特に不満はありません．Benchではやはりグラフィック関係が今ひとつですが，CPUはAthlon64 3000+の倍以上の数値を叩き出しています．またSocket AM2になり，TDP（Thermal Design Power）が65Wに抑えられていますが，このAM2はCPUとメモリーが直結しているため，CPUクロック数とメモリークロック数は微妙な関係にあるようです．メモリーのベースクロックはCPUクロック数を整数で割ったものになるため，例えば6000+では3000÷12=250，3000÷9=333，3000÷8=375となり，CPUはDDR2-800の場合メモリースピードを375×2=750に，DDR2-533の場合メモリースピードを250×2=500に，押さえ込んでしまうようです（DDR2-667の場合は定格通りで作動します）．実際は気にするほどのことではないかも知れませんが．

メモリースピード

	DDR2-800	DDR2-667	DDR2-533
6000+ (3.0Ghz)	750Mhz	667Mhz	500Mhz
5600+ (2.8Ghz)	800Mhz	622Mhz	509Mhz
5200+ (2.6Ghz)	743Mhz	650Mhz	520Mhz
5000+ (2.6Ghz)	743Mhz	650Mhz	520Mhz
4800+  (2.4Ghz)	800Mhz	600Mhz	533Mhz
4600+  (2.4Ghz)	800Mhz	600Mhz	533Mhz
4400+  (2.2Ghz)	733Mhz	629Mhz	489Mhz
4200+ (2.2Ghz)	733Mhz	629Mhz	489Mhz
4000+  (2.0Ghz)	800Mhz	667Mhz	500Mhz
3800+  (2.0Ghz)	800Mhz	667Mhz	500Mhz

構成

CPU	AMD	Athlon 64 X2 3800+
M/B	Abit	NF-M2S

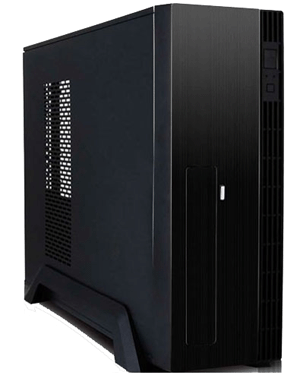

Case	KEIAN	KT-MB103
Power	Comstars	KT-S300FX（300W）
Memory	Samsung	DDR2 SDRAM PC2-5300 （1GB）+PC2-6400 （1GB）
G/B	on board (NVIDIA)	GeForce 6100
HDD	HITACHI	HDS721616PLA380 （160G）
HDD （外付け）	IO DATA	HDA-iU120 （120G）
Sound Card	on board
DVD-RW	Pioneer	DVR-S21L
Monitor	e-yama	17LE1-W
MO	I/O DATA	MOC2-U640H

HDBENCH Ver 3.30

ALL	Integer	Float	MemoryR	MemoryW	MemoryRW	DirectDraw
79416	187213	219520	193023	106649	207295	59
Rectangle	Text	Ellipse	BitBlt	Read	Write	Copy
28135	8386	14060	1303	72778	60663	48204

　

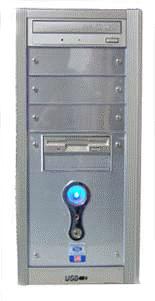

XXVII．自作機11号（Brisbane号）(2007/10-)

BrisbaneはWindsorコアのプロセスルールを65nmにし低消費電力化を図ったもので，TDPが45Wと抑えられています．そのため，CPUファンも2000rpm以下と低速で，CPU温度も人肌程度です．電源トラブルの際に交換したSeventeam製ST-300HLPがSATAのコネクターがないため，ZUMAXに交換しました．アクセス時にHDDの音が聞こえる程度で，LH-20A1Sもスピンドルモータ部等が改良されたためか予想していたほどの騒音ではなく，静音性は満足です． ところが3カ月でHDT725050VLA360がクラッシュ．HDDの故障の最短記録となり，HDT725032VLAT80に交換となりました．Athlon 64 X2 5000+ 付属のCPUファンは非常に静音で気に入っていたのですが，異音が出現するようになったため，これもTR2-R1（Thermaltake）に変更しましたが，リテールファン以上の満足いく冷却効果です．

構成

CPU	AMD	Athlon 64 X2 5000+
M/B	Gigabyte	GA-MA69G-S3H

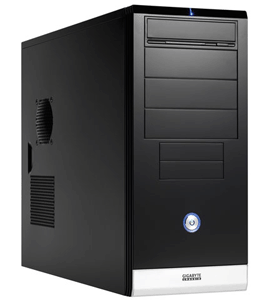

Case	Maxpoint	CS-3051L-S3A
Power	Seventeam→ZUMAX	ST-300HLP→ZU-400S
Memory	Nanya	DDR2 SDRAM PC2-6400 （1GB×2）
HDD	HGST	HDT725032VLAT80（320G）
Sound Card	on board	Realtek ALC889A
DVD-RW	Liteon	LH-20A1S
MO	Logitec	LMO-A630U

HDBENCH Ver 3.30（Radeon 1250）

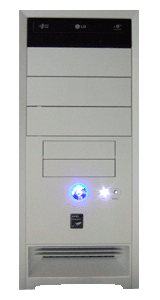

XXXI．自作機13号（Heka号）(2009/10-)

45nmプロセッサのトリプルコアでTDPは65Wに抑えられています．785GM-E65のBIOS設定で，EC Firmware を Special に，Advanced Clock Calibration を Auto に設定することにより4コア化できるとのことでしたが，この設定ではBIOSが起動しませんでした．CMOS クリアで事なきを得ましたが，4コア化を楽しみにしていたので少々残念．MSIのM/Bは初めてですが，North BridgeからVoltage Regulator Moduleに伸びるヒートパイプがなかなかお洒落です．

構成

HDBENCH Ver 3.30

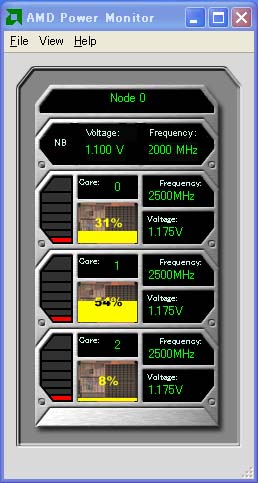

AMD Power Monitor では当然のことながら3つのコアが稼働していることがわかります．なお，このPCケースの HDD アクセスランプは眩しすぎるほどです．

AMD Power Monitor

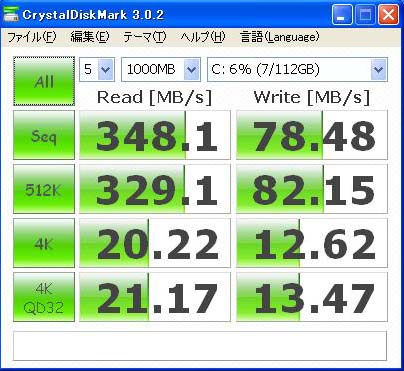

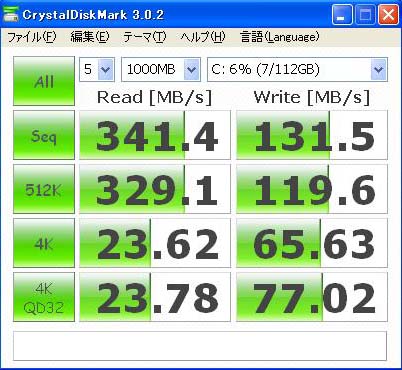

HDDの調子が悪いので，SSDに変換するついでにメモリーを増設．

HDBENCH Ver 3.30

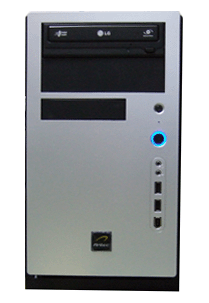

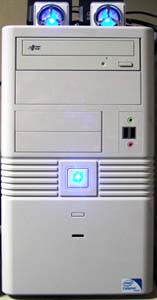

XXXII．自作機14号（Regor1号）(2009/11-)

45nmプロセッサのダブルコアでTDPは45Wに抑えられています．BenchではPhenom に及びませんが，エンコードなどの重い仕事でなければ十分な能力です．DVD-RWは信頼のPioneer製を選択しましたが，このDVR-112Dはロットにより致命的な欠陥が発見されました．今のところ問題はないのですが，書き込みができなくなった時点でhttp://www.st-trade.co.jp/info/index.htmlに連絡を考えています．

構成

HDBENCH Ver 3.30

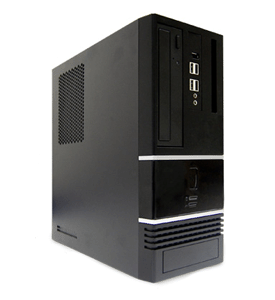

XXXIII．Prime （AthlonII X2 240） (client4) (2009/12-)

同じ Regor コアの Athlon II X2 240e と Athlon II X2 240 との差に興味があったところ，ドスパラ（http://www.dospara.co.jp/top/）で限定特価で販売していたので購入．早速Benchを走らせたところ両者にはほとんど差はみられませんでした．CPUの温度は室温20℃で240が30℃前半，240eが20℃後半と差がありましたが，PCケースの差が大きいと思われます．2年を経過した頃より突然電源が落ちるトラブルが発生．原因ははっきりしませんが，電源不足も考えられ，450Wに変更したところ問題なく作動していましたが，10年経過した時点で突然シャットダウンするトラブルが発生．BIOS上でみると電圧がやや低下しているため，電源 を再度変更し経過観察中です．

構成

HDBENCH Ver 3.30

XXXIV．自作機15号（Regor2号）(client1) (2009/12-)

今回は久しぶりに Athlon II X2 240e でRAID1 を組んでみましたが，少々手間取りました．まず，LG製ドライブ（GH22NS40BL） ではなぜかCDブートができず，Liteon製ドライブ（LH-20A1S）でブート可能でした．この LH-20A1S は奥行きが170mm とコンパクトでベゼルも3色から使い分けができるという利点がありましたが，このベゼルの表面が微妙に彎曲しているため，PCケースの5インチベイカバーにひっかかりCDが出し入れできません．結局ベゼルをはずして使用しています．やっと，RAIDの構築となりましたが，試行錯誤でやっと構成できました．忘れないようにセットアップ手順を記載しましたので，興味のある方はご参考にして下さい．RAIDの構築方法（クリーンインストール）

苦労したRAIDですが，半年ほど経過した時点で突然HDDアクセスランプが点滅したまま制御不能となりました．再起動するとBIOSも立ち上がらない状態となり，呆然．RAID1でありDATAは救出できましたが，RAIDも万全ではなく，故障時の手間とRAIDのメリットを考え，RAIDを解除しました．トラブルの原因はひとつずつ潰していき，結局電源であろうということになりました が，CPU以外はほぼ総取替えとなりました．

構成

HDBENCH Ver 3.30
