１０×１０赤色ドットマトリクスＬＥＤを使用した
スクロールクロック（流れる電光表示時計）キット

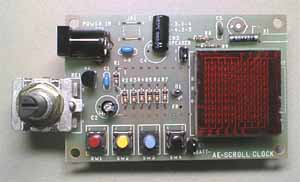

完成したスクロールクロックキット

スクロールクロックが動作する様子

最終更新日　：　２００１．６．８

秋月で売られている、１０×１０赤色ドットマトリクスＬＥＤ表示パネルを使用した時計のキットです。１０×１０ドットですから、この表示器の中に、時計表示に最低必要な「時と分」の４桁を入れることも困難です。そこで、このキットでは、狭い表示器の中で数字をスクロールさせ、表示させてしまうという、なかなか面白い発想で表示します。

１０×１０のマトリクスで表示する時計なんて、画面が狭くて実用にはならないし、時計は一杯持っているので、今更買う気にはなれませんでしたが、実際に動作しているのを見ると、なかなか面白いです！　時計としての実用性はともかく、時刻の数字が流れながら表示される様子は、素人には案外ウケが良いのではないかと思い買ってみることにしました。

この１０×１０ドットマトリクスＬＥＤ表示器は、内部に抵抗やドライバなどを持たず、ＬＥＤと直接接続された２０ピンの端子を持っています。これを４０ピンのＰＩＣ１６Ｃ６５Ｂでコントロールすることで画面を表示します。ＬＥＤのドライブには、ドライバなどを使用せず、電流制限用の１５０Ωの抵抗だけのため、回路はとてもシンプルです。反面、駆動電流が少なく、さらに１０分割のダイナミック点灯になるので、表示が暗くなってしまいます。

もう１つの特徴は、ロータリーエンコーダを使って時刻の設定などができることです。デジタル時計というと、沢山のスイッチを巧みに操作して、希望の時刻を設定しますが、これはとても面倒です。アナログ時計みたいに設定できるのは、とても操作性が良さそうに思えます。

ＬＥＤを点灯させるため、消費電力は多めになっています。説明書には２５ｍＡと書かれていますので、小容量の乾電池では長持ちしません。といって、ＡＣアダプタのみの電源に頼ると、停電や置き場所を変更する時に、再び時刻設定が必要になります。これでは不便なので、バックアップ用の電池を接続できる回路になっています。普通の単３型乾電池でも１日くらいは持ちそうなので、バックアップ用と割り切れば使えないことはありません。

説明書には、ニカド電池をトリクル充電して使用する方法が書かれていますが、実際には、充電電圧が低すぎるので、電池が充電されず動きません。

多機能過ぎるのか、ＬＥＤの表現力の問題か、正直な処、あまり使い勝手は良くありません。

時刻の表示は、縦１０×横１０のドットマトリクスのうち、縦７×横１０（メイン画面）を使用しています。設定時には、現在のモードや状態を示すために、縦２×横１０（サブ画面）のＬＥＤを使用します。しかし、２×１０では、なんだか良く分からず、説明書の解説と比べながらの操作になってしまいます。

この時計を幾人かの人に見せて歩きましたが、なかなか評判でした。時刻が見にくいという意見は多くありましたが、おもしろさでは抜群です。スクロール速度が速いと、数字が読みにくく、逆に遅いと、４桁全部の数字を見るのに時間がかかります。また、使われている数字のフォントが少し見にくい気がします。はやり、実用性というより、おもしろさで遊んでみるのが一番かもしれません。

詳細な記事は、ＣＱ誌 2001.6 をご覧下さい。
