KIDS VIDEO CAM
|
パーツショップの老舗である秋葉原デパートの前にGoodManというディスカウント屋があります。このディスカウント屋にKIDS
VIDEO CAMという子供向けのビデオカメラが2980円で売られています。玩具メーカー「ツクダ・オリジナル」の製品で定価は12800円のようです。
見た目はハンディカム風ですが、中身はＣＣＤカメラがが入っていて、家庭のビデオデッキに接続して録画して遊ぶという物のようです。対象年齢４歳以上向き！の玩具だそうですが、白黒とはいえＣＣＤカメラが2980円で手に入るのは格安です
１９９８．４．10 改定 ｄｅ ＪＳ１ＲＳＶ
安いのに付属品は豊富に入っています。KIDS VIDEO CAMと書かれたカメラバッグ(20x18x12cm)はラバー付きで小物を入て持ち歩くのには良さそうです。７ｍもあるステレオ・ミニプラグ(3.5mm)の延長ケーブルと、ミニプラグ→ＲＣＡへの変換ケーブルも入っていて役立ちそうです。電源には９ＶのＤＣ電源か、単３電池６本の何れかが使えますが、ＡＣアダプタ等は付属していません。
しかし、やはり玩具、室内だと映像が異様に暗い！おまけにピントも甘い！、仕様では30cm〜9mがピントが合う範囲で、より奇麗に写るのは50cm〜3mと書いてありますが、どうもボケて見えます。露出は自動補正と書いてありますが、見る限り自動補正されているようには見えません。蛍光燈を写しても、暗がりを写しても同じ写り方をしています。ＣＣＤで自動補正回路(AGC)が無いとは思い難いので、なんらかの原因で、回路が無効になっていると思えます。さらに、レンズも35mm換算で70mm程度の望遠ぎみなので使いづらそうです。
本体は全てネジで止められていて、さすが中国製です。おかげで分解は簡単にできました。バラすと中からアンプ基板・コネクタ基板・ＣＣＤ・マイクが出てきますが、これらが皆コネクタ経由で接続されています。なんとも贅沢な作りですね。アンプ基板はマイク用のアンプ回路で、映像関係は整合用の抵抗？（入り方が少しヘン）が有るだけです。
ＣＣＤユニットは案外小型です。１／４インチのようで、ユニット自体もネジを外すだけで分解できます。中からＣＣＤ基板が出てきて、なかなか面白いです。このＣＣＤ基板にはＣＣＤチップと３端子レギュレータと若干のＣ・Ｒ等が乗っているだけす。１チップの中にイメージセンサと制御回路が入ってしまっているようです。
画面が暗くて使いにくいので、何とかしてＣＣＤユニットのＡＧＣをＯＮにしてやろうと、インターネットでＣＣＤユニット調べてみました。「KIDS
VIDEO CAM」というキーワードでは有用な情報を見つけることができませんでした。ＣＣＤチップのシリコンウエハを虫眼鏡で見るとVISIONとプリントされていますが、型番などは分かりません。最初はVLSI
VISION Ltd.とは気付かず、VISIONだけでは検索数が多くて分かりません。仕方がないので、ＣＣＤチップを基板から剥がしてみることにしました。
ＣＣＤチップは、半田吸収線で周辺の半田を吸い取れば、比較的簡単に取り外せます。外してみて気付いたのですが、パッケージはＱＦＰではなくＬＣＣでした。型番はVV5400C001EBのようです。
 |
 |
今度はVV5400で検索してみると、チップ自体のデータは見つけられませんでしたが、海外のホームページ(http://www.realiyt.demon.co.uk/tyco.htm)でTYCO
VIDEO CAMという、KIDS VIDEO CAMと全く同じ製品の解析レポートが見つかりました。なんと、海外でも売られているんですね。どうやら、ホームページの主は、私と同じくＣＣＤチップを基板から剥がして解析したようです。
ホームページを参考に、KIDS VIDEO CAMの回路図(準備中)を作ってみました。なんと、部品番号やケーブルの色まで同じようです。ただ、ＴＶの方式が違うせいか、水晶の周波数が違うようでした。
ホームページには、VV5400に類似しているVV5402のデータが紹介されていました。このデータと基板の結線を比べてみると、やっぱりＡＧＣはＯＦＦになっているようです。他にも、露光を設定用にピンが２本（AEC,BKLIT）、ガンマ補正(LIN)などもできることが分かり、早速いたずらしてみることにしましょう。
ＡＧＣをＯＮにするには、２２ピンの半田を吸い取って、端子を基板から浮かせてやればＯＫです。結果は思った通りに室内でも明るく映るようになりました。ただ、明るくなったと同時に、画面がざらざらした感じになりました。暗くて見えないよりはマシですが、画質の方はイマイチです。
 |
VV5402の参考回路をみると、KIDS VIDEO CAMの回路はリファレンス電圧関係のコンデンサをケチっているようです。画質の悪さは、この辺が影響しているのかもしれません。参考回路に改造したいところですが、ＣＣＤユニット内部のスペース的な余裕が無くチップ型コンデンサでも使わないと改造は難しそうなので、まだ実現していません。
ＡＥＣは露光の設定用のようですが、ＡＥＣをＯＦＦにするとＡＧＣもＯＦＦになってしまいます。ＢＫＬＩＴは画面中心部分を見て露光を決定できるような設定のＯＮ／ＯＦＦのようです。デフォルトはＯＦＦですが、ＯＮにするにはピンに５Ｖを繋がなくてはなりません。細いリード線でＣＣＤユニット内部で配線します。これをＯＮにするかどうかは好みの問題のようです。

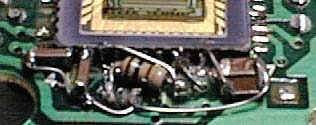

KIDS VIDEO CAMの回路はリファレンス電圧関係のコンデンサをケチっています。チップのコンデンサが入手できたのでサンプル回路と同等程度に改造してみました。
・・・で、結果はというと、粒子の荒さは改善されませんでした！ 逆に引き回しの問題か、定数の違いのせいか、逆に変なノイズがでてしまうようです。このへんは、手抜き配線した私が悪かったのかもしれませんが、苦労して改造するだけの価値は無さそうです。ちょっと、残念な結果に終わりました。カラーＣＣＤが6Ｋで入手できる昨今、いまさら白黒でもありませんし、このユニットは捨ててしまうかな(^^；)
