ワンチップマイコン(80C31)使用のＧ３ＲＵＨ互換モデムＲＳＶ９６ 製作編 |
以下の文章はＣＱ誌1993年5月号に掲載されたものと、ほぼ同じものです。同年3〜5月号にも関連記事がありますので、一緒にご覧頂ければ幸いです。基板プリントパターンも公開しますので作りやすくなったと思います。
ハードウエアの製作は、特に難しい処は無いと思います。ＣＰＵ部分と、アナログ部分を１枚の基板に組む場合は、なるべく離して置いた方が良いでしょう。ＣＰＵ等からのノイズに気をつけて配線しないと復調率が悪くなる可能性があります。
ＣＰＵ等デジタル部分も、適切な場所にパスコン（０．１μＦ）を入れないと動作が不安定になる場合もありますので気をつけて下さい。
ＲＯＭに焼き込むデータには、私が作成したプログラムと、Ｇ３ＲＵＨ（James
Miller氏）が作成したモデムの「ＴＸ−ＲＯＭ（送信）」のデータを加工した物を使用します。また、プログラムはＪＳ１ＲＳＶ（吉田功）が著作権を持ち、送信データはＧ３ＲＵＨ（James
Miller氏）の著作物です。非営利に限って再配布は可能です。
プログラムのダウンロード(HEX/RSV96104.LZH/6KB)
ＲＳＶ９６の回路図と基板のプリントパターンも公開いたします。フォトエッチングで基板を作れば簡単に組み立てられると思います。このパターンを使って作られた基板の配布も非営利ならば可能です。
回路図のダウンロード(BMP/RSV96CIR.LZH/123KB)
基板プリントパターンのダウンロード(BMP/RSV96BOD.LZH/329KB)
モデムを動作させるのにいちばん厄介なのが、無線機との接続と、ＴＮＣとの接続のようです。共に多種多様な物があり、実際に接続（改造）した人でないと的確なアドバイスは出来ないでしょう。
無線機との接続は「ＲＡＤＩＯ ＰＯＲＴ（Ｐ２）」の「ＲＸＡ（受信）」「ＴＸＡ（送信）」でおこないます。無線機の改造は、以前ハムジャーナル等に紹介されているようですし、ＲＢＢＳ等にも改造レポートが寄せられている場合も多いようですので、それを参考にすると良いでしょう。
ＴＮＣとの接続は「ｔｏ ＴＮＣ（Ｐ３）」で行います。基本的にはタスコのＴＭＢ−９６５と同じで、電源の供給もＴＮＣから行えるようになっています。違いは、「ＳＥＬ（７）」と「ＤＣＤ（８）」が無い事です。
「ＳＥＬ（７）」が無いので、９６００ｂｐｓモデムを停止出来ませんが、ＰＴＴをＯＮにしないと、ＴＸＡから変調が出ませんから、１２００ｂｐｓ時に「ＰＴＴ（５）」がＯＮにならない回路（ＴＮＣ２２等）ならば、そのまま付けていても大丈夫でしょう。
「ＤＣＤ（８）」は、９６００ｂｐｓ専用のキャリア出力端子です。ＴＭＢ９６５等には９６００ｂｐｓしか検出しないＤＣＤ出力がついています。１２００ｂｐｓや、フォーン等は検出出来ませんので、これらと同じ周波数で運用する場合は、９６００ｂｐｓのＤＣＤだけでなく、１２００ｂｐｓのＤＣＤも有効になるように、ＴＮＣを改造するのが「常識」だと私は考えます。その為に、９６００ｂｐｓにしか反応しないＤＣＤ出力は、ＲＳＶ９６には付けていません。
ＴＮＣにＡＫＩ８０等、ＴＭＰ−Ｚ８４Ｃ０１５を使った場合、９６００×１６（Ｈｚ）のクロック信号のデューティー比が小さく、８０Ｃ３１がクロックを認識出来ない場合があります。その場合は、デューティー比が５０％近くになるように、波形整形してやる必要があります。
●ＣＰＵ回路の動作確認
以下はオシロスコープを使用した場合の確認方法です。オシロスコープが無い場合は、テスタで代用する事も可能ですが、テスタでは確実な判定は難しいかもしれません。
１．ＣＰＵ（８０Ｃ３１）の１９、２０ピンが１２ＭＨｚで発信しているか確認。
（テスタ：ＤＣレンシで電圧が１〜４Ｖで有るか？）
考えられる主な原因：５Ｖ電源不良、配線ミス、ＣＰＵ不良
２．ＤＩＰ−ＳＷ ４番をＯＮ（短絡）にして電源を入れる（リセット）と、ＣＰＵ（８０Ｃ３１）の１〜８ピンが、４８００Ｈｚを発生するか確認。
（テスタ：ＤＣレンジ電圧が２〜４Ｖで有るか？）
考えられる主な原因：配線ミス、ＲＯＭ（書込み）不良
●アナログ回路の動作確認
３．２番のチェックの後、ＴＸＡ（ＲＡＤＩＯ ＰＯＲＴ−３）から、４８００Ｈｚの正弦波が出ているか確認。
（テスタ：ＡＣレンジ電圧が１Ｖ以上有るか？）
考えられる主な原因：１２Ｖ電源不良、配線ミス
４．ＲＸＡ（ＲＡＤＩＯ ＰＯＲＴ−１）を無線機に繋いで、何も受信していない状態（アンテナを外す）にして、ＣＰＵ（８０Ｃ３１）の１２ピンの信号がランダムに変化する事を確認する。
（テスタ：ＤＣレンジ電圧が２〜４Ｖで有るか？）
考えられる主な原因：電源不良、配線ミス
●総合的な動作確認

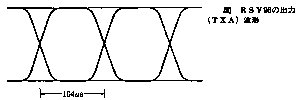

５．ＴＮＣを接続し、ＤＩＰ−ＳＷ ４番をＯＦＦ（開放）にして電源を入れる。送信時にＴＸＡの波形が図の様になるか確認する。
（実際に送信して他のＧ３ＲＵＨモデムと同様な音になるかモニタしてみる）
考えられる主な原因：ＲＯＭの書込み不良、ＴＮＣからのクロックの不良
●調整箇所
これだけ確認出来れば、恐らく動作すると思われます。調整箇所は、送信レベルの調整（Ｒ１）だけです。これは他のモデムと同様で、通りが良くなるように調整します。
ＤＩＰ−ＳＷ １〜３番で送信波形を選択出来ます、Ｇ３ＲＵＨモデムでは１６種類の送信波形を持っていますが、そのうちの７種類だけＲＯＭに焼いて使います。一般的には、波形番号・２番（ＤＩＳＰ−ＳＷ ＯＮ・ＯＦＦ・ＯＮ）が通りが良いようです。
現在(1993.3/16)までに、５０セットほど作り、多くの方にレポートして頂きました。当初は色々と問題があった、このモデムですが、現在では改良が進み、Ｇ３ＲＵＨモデムや、タスコのＴＭＢ−９６５と匹敵するというレポートを頂いています。(1997.8現在ではNeko-1,Neko-2等RSV96関連のモデムは数百台は稼動していると思われます）
ダイオード検波している無線機を使った場合、出力レベルが低くモデムの復調率が落ちる事があります。これは、Ｇ３ＲＵＨモデムでも同様なようです。トランジスタ等で簡単なアンプを付けてやると改善されるようです。ただし、最近のモービル機・ハンディー機は、ほとんどがＩＣによる検波をしていますので、一般的には問題にならないようです。
