Ｋ６−２６６を使用するためのＴ２Ｐ４（ver.3.0）の改造方法をまとめてみました。改造内容は、Ｖｃｏｒｅの２．２Ｖ対応、ＢＦ２ジャンパの増設、Ｖｉｏの３．４５Ｖ対応の３種類です。
１９９８．7．11 ｄｅ ＪＳ１ＲＳＶ

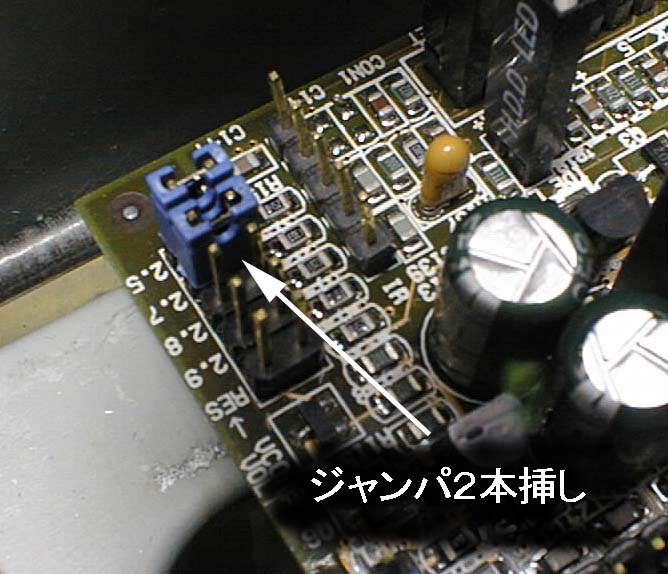

Ｖｃｏｒｅを２．２Ｖにする方法は、JP20の2.5V,2.7Vの２個所にジャンパを差します。
複数のジャンパ差しで電圧が2〜2.3V程度まで可変できます。
ＣＰＵ横のＲ８５（２００Ω）の抵抗を除去する。チップ抵抗には、「２０００」と書かれている。
BF2（Ｗ３５pin）のＯＮ／ＯＦＦができるように改造すると、ｘ４．０以上の設定ができる。

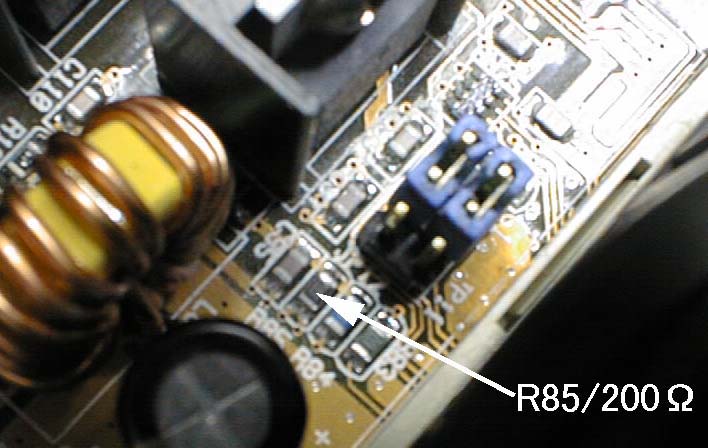

Ｒ８５の抵抗を除去して、替わりに２２０Ωの抵抗を取り付ける。これで３．５４Ｖ（実測）になる。
200Ω = 3.3V
210Ω = 3.42V
215Ω = 3.48V
220Ω= 3.54V
新規に取り付けるＶｉｏ用の抵抗には、１％誤差の金属皮膜抵抗を使います。

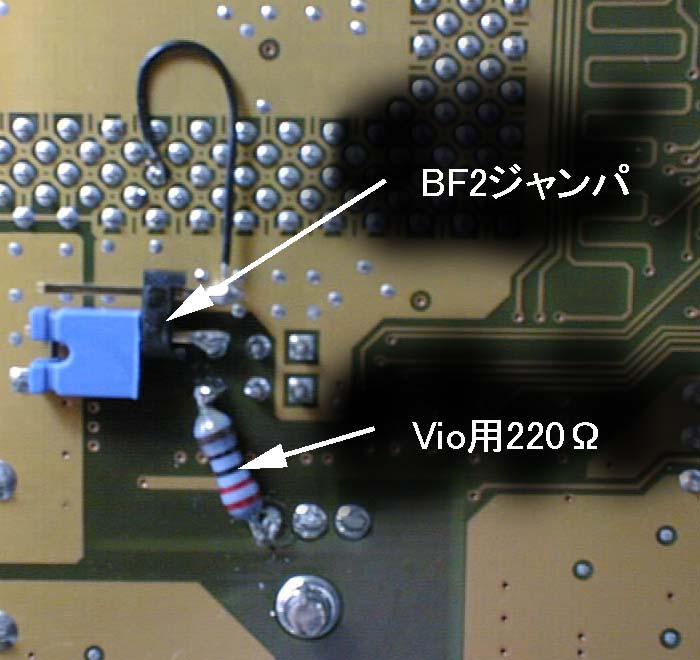

ＢＦ２をＧＮＤをショートさせると、JP11/12の設定値が＋２倍になります。
ちなみに、x1.5設定ではx3.5(x5.5)になります。

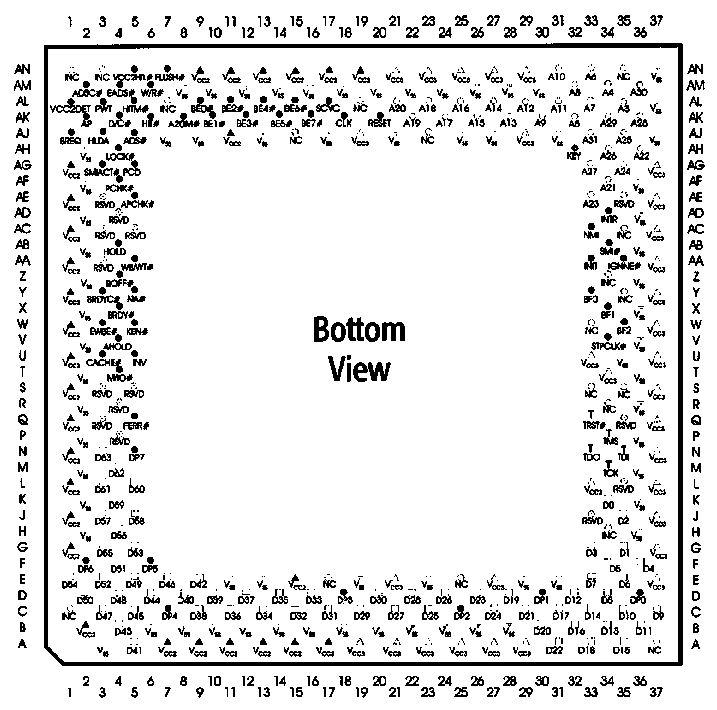

ＢＦ２の位置は、上記の図で確認しても良いでしょう。ちなみに、ＣＰＵの足が生えている方から見た図です。
正確にはＡＭＤのホームページで、Ｋ６のデータシートをダウンロードして確認すると良いでしょう。
図をクリックすると拡大されます。
