HAM Journal No.103 2002年 秋号付録モールス符号受信・送信練習機部品セット |

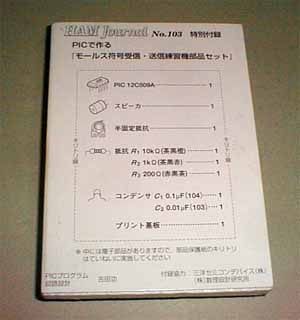

冊子には、こんな小箱が付録についている。 | |

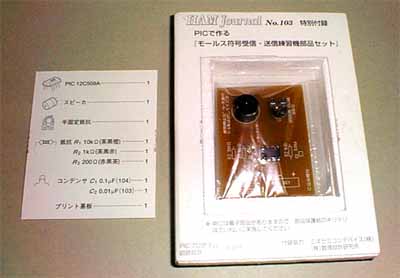

キリトリセンをカッターでくり抜くと、中から基板が出てくる。 | |

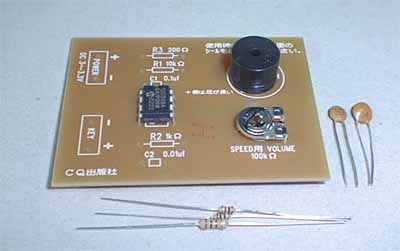

中には、こんな基板と部品が入っている。 圧電サウンダの替わりにダイナミクスピーカーが入っている 音が小さくなってしまうが、音質は良い。 |
|
準備中 | 組み立てるとこんな感じになる。 電池と電池ボックスは付属しない。必要なら電鍵も購入する 電池ボックスと電鍵は、ミズホ通信で購入できるらしい。 そのまま電源を入れると、モールス受信練習機に、 電鍵をキーダウンしながら電源を入れると、モールス送信練習機に 早変わりする。 |

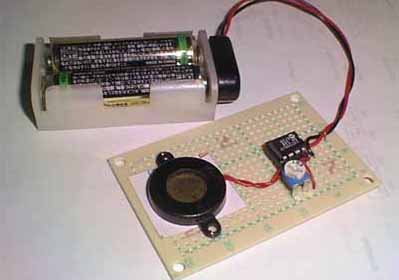

これは、試作品。 4〜500円あれば、部品は購入できるけど、 8ピンのPICを焼くのが面倒かも? プログラムはダウンロードできるけど、 回路図は、立ち読みして記憶しよう(笑) 左の写真を見て、C/Rが付いてないと思った人、
スルドイですねえ・・・ 実際にはCは1つあれば、 一応回路は動作します。でも、保護や安全(安定)に 関わる部品ですので、省略するとPICにキビシイ回路になります。 ちなみに試作機では、C=0.1、VR=10kと、さらにPICには 過酷な定数でした(^^;) |
