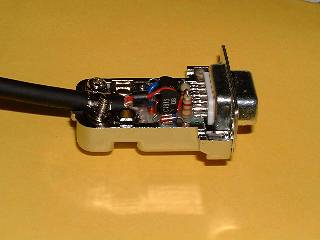

製作実験　Ｎｏ３　 　RS232C ９ピンD-Sub 　コネクター内部に組み 　込んだMMTTY用の 　インターフェイス回路

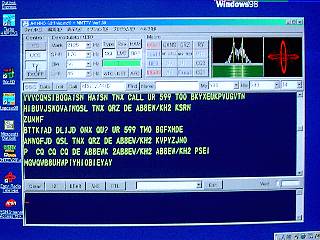

			サウンドボードを使用したRTTYソフトが各種ありますが、JE3HHTさんが製作されたMMTTYを使用しています。 トランシーバーのPTT制御やAF制御、FSK信号制御などをＲＳ２３２ＣとPCのサウンドカードを使用しするため、無線機とPC間でやり取りするためのインターフェイスが必要になります。 　今回製作したインターフェイスはＦＳＫ仕様でＡＦＳＫでは使用できません。

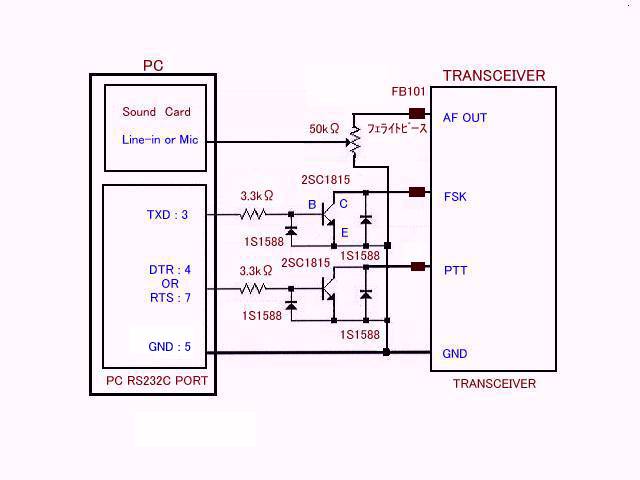

インターフェイス回路図

回路はトランジスタ二石の簡単なものです。 ＲＦ回り込み防止のためにフェライトﾋﾞｰｽﾞ（ＦＢ１０１）を挿入

インターフェイスケーブルの作り方

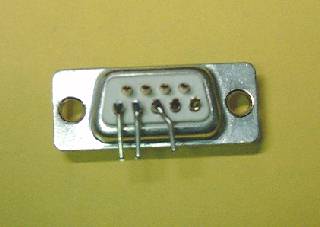

	Ｄ−ｓｕｂコネクターの加工 Ｄ−ｓｕｂコネクターの３．４．５版ピンに ０．８φの錫メッキ線を半田付けします。 回路の関係で、３番ピンに付けた鈴メッキ 線は２番ピン方向に少し曲げておきます。

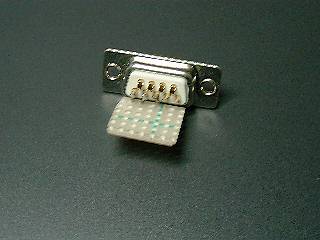

	蛇の目基板の取りつけ 蛇の目基板をあらかじめ７穴×６穴に切り出し ておきD-sub コネクターをとりつけます。　　　. この時、蛇の目基板とコネクターのピンとの間 隔は1.5ミリ位になります。　　　　　　　　　　　　　.

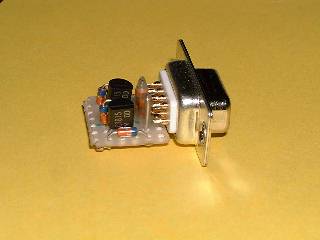

	各パーツの実装 各パーツを基板に配置実装したところ。 半田面はなるべく厚みの出ないようにします。 各パーツの足も最短にしてください。ケース内 に収まらなくなってしまいますので注意！　　　. 私の使用したD-Subコネクターケースの様に メッキ塗装仕上げのものは内側のメッキを予め 剥がしておくことをお勧めします。半田面が、　 ショートして正常に動作しない恐れがあります。 　2SC1815×2 　1S1588×4　 3.3ｋΩ（4/1ｗ）×2

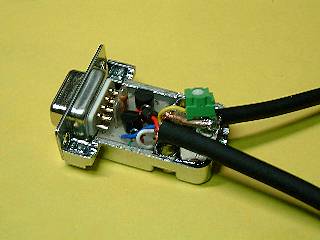

	ケーブルと半固定抵抗の実装 トランシーバーへのケーブルとサウンドカード へのケーブル及びゲイン調整用の50ｋΩ半固定 抵抗器を取りつけたところ。 　　　　　　　　　　　. 回り込み防止にフェライトビーズFB101を挿入。 ゲイン調整は自分のトランシーバーに合わせて Ｄ−ｓｕｂコネクターを閉じる前に行ってください。
必要なパーツ 　　　　　　　　　　２ＳＣ１８１５×２　　　　１Ｓ１５８８×４　　　４芯シールドケーブル×適宜 　　　　　　　　　　3.3ｋΩ（4/1ｗ）×２　　基板用50ｋΩ半固定×１　　　シールド線×適宜 　　　　　　　　　　フェライトビーズFB101×２　D-subコネクター１式
