16.Oct.2008 ４ﾁｬﾝﾈﾙ･ﾒｯｾｰｼﾞﾒﾓﾘｰ付 ｴﾚｸﾄﾛニｯｸ･ｷﾔｰ
	CQ ham rdio 2008年６月号にはJA1HHF日高OMが設計 　　 されたプログラムがマイクロ・コントローラー PIC16F88に　　 　　 書き込まれたものを使用するOlkey-F88の基板の付録が   　 付いていました。 　　 CQ ham radioを長年購入しているが、今までで一番良い 　　 付録？のように思う。  　 パーツは秋月電子でセットになって販売されている

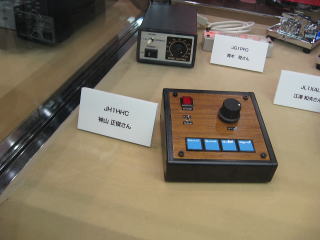

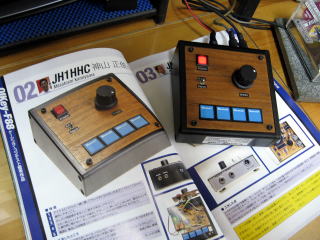

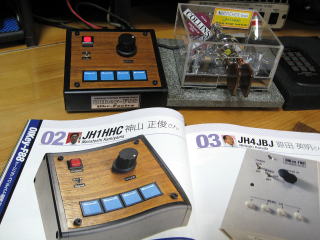

	CQ Ham Radio 6月号誌上で募集されていた 　　　「OIKey-F88ケーシング・コンテスト」に応募した       私の作品が、優秀作品に選出されました。 　　　ハムフェア2008CQ出版社ブースで展示されました。 　　　優秀作品の選出は、「きれい」「使いやすい」をキーワード 　　　にして，最終的な審査・判断が行われたの事です。      CQ Ham Radio 11月号誌上でOIKey-F88ケーシング 　　・コンテスト優秀作品　5作品が紹介されました。
	実際の運用で常時使うために以下の仕様としました 　　　（１） デスク上にパドルと一緒に置いても邪魔にならない大きさ（110×110） 　　　（２） 操作しやすいこと 　　　（３） 少しだけ高級感があること（飽きの来ないデザイン） 　　　（４） メモリー用のスイッチが操作しやすいこと（押したことが判り、隣のスイッチに操作時に触 　　　　　ない、もしくは触れても２SW同時ONにならない） 　    　（５） 電源は、電池と汎用電源（ＤＣ）の両方が使用できること

をケースに組み込む（製作の過程）
		PIC16F88には、プログラムが書き込み済み 　通常はバーツの追加購入がなくても、これだけで完成することが出来るが、今回はお気に入りのケースに入れるためにプッシュSW等、何点かパーツを追加購入した。

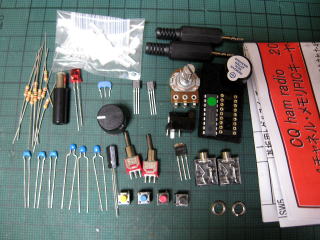

Olkey-F88 パーツ一式

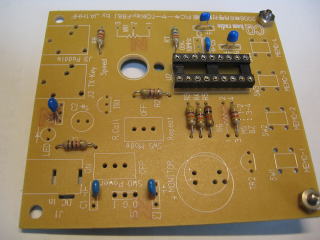

		基板へのパーツ取り付けは、背の低いパーツから取り付けて行きます。 　まずは、抵抗とコンデンサから半田付け。
ham radio 6月号付録の基板

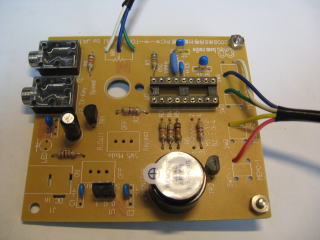

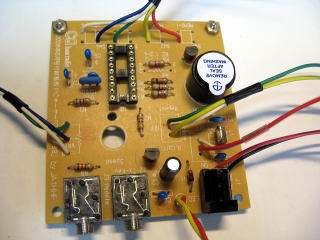

		ケースに収めるため、付属のメモリー用SWは取り付けせず、各チャンネルからとアースの５本の配線を取り付ける。 　また、速度調節用VRへの配線も取り付けておく
配線の取り付け
		電源用SW・モード切替用SWは取り付けずに、配線を取り付けしておきます。 　電池でも使用できるように006P用の電池スナップもあらかじめ取り付けておきます。 　電源表示用のLEDのためのR1（１ｋ?）は、取り付け予定のLED内蔵SW用に定電流ダイオードに変更してあります。

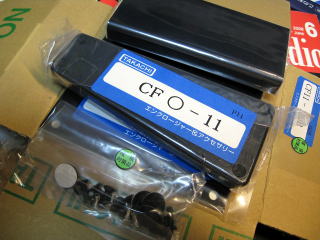

		今回選定したケースは、タカチCF11-11BB（ブラック）という傾斜コントロールBOX用のケースで、前後フレームがアルミ押し出し形成で側面はABS樹脂、底板とコントロールパネルはアルミ板の構成で組み立て式、２１０ｇの重さがあります。
タカチ　CF11-11BB

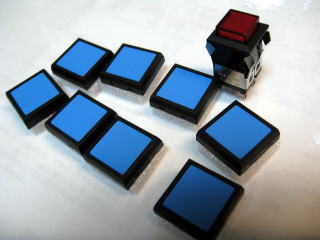

		メモリー用のSWはタクトSWで周囲にフランジが付いている物を選択しました。 　電源用SWは少々高価ですがプッシュロック式でLED内蔵タイプにしました。
電源SWとメモリー用SW

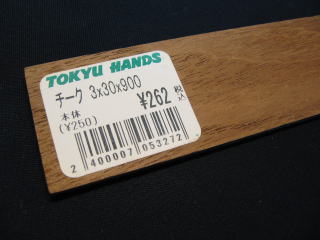

		操作パネルは、東急ハンズで売っていた厚さ３ｍｍのチーク材を使用（３×30×900）　１枚で十分足ります 　先日東急ハンズを覗いたら325円に値上がりしていた！
パネル材となったチーク材
		チーク材は、ケースに合わせて切断後、木工用ボンドで接着完全に接着されるまで２４時間放置しました。 　木工用ボンドがはみ出ています
パネル裏側

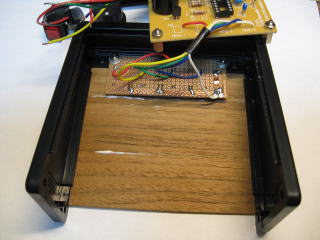

		メモリー用の押しボタンSWは、蛇の目基板に取り付けて、蛇の目基板の取り付けねじが、パネルで隠れるように皿ねじで固定（フロントパネルに穴あけ加工が必要）
基板とメモリー用SWの取り付け

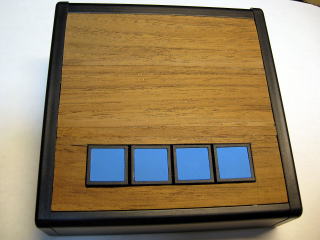

		メモリー用の押しボタンSWはパネル面と同じ高さで出っ張らないように配置。 　まだ、のっぺらぼう！
モリーSWとパネルの状態

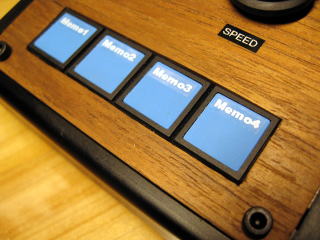

		各メモリー用SWにチャンネル表示をレタリング。 　パネル取り付けは、黒塗装の六角ボルトに変更
パネルは六角ボルトで固定

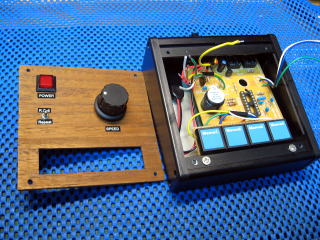

		完成したパネルにVRと電源用のLED内蔵プッシュSW、更にリピート/ランダムコールの切り替えSWを取り付け、基板からの配線をします。
パネルにVR・Power-SW・モード切替SWを取り付け

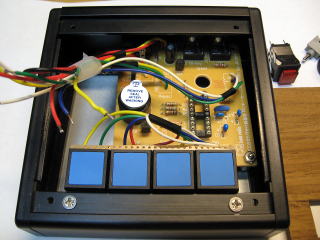

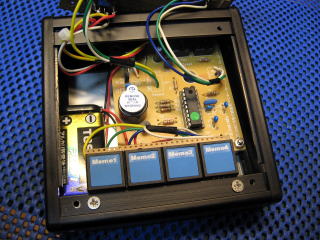

		全ての配線を終了してから、PICをソケットに挿入。 　006P 電池もピッタリと収まった。 　 　この後006Pタイプのニッケル水素電池（8.4V)に交換 　トリクル充電が出来るように基板をカット 　（CQ誌のP57を参照）

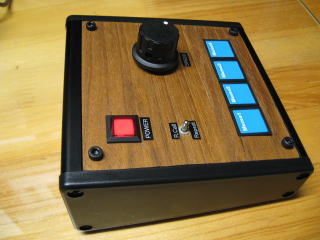

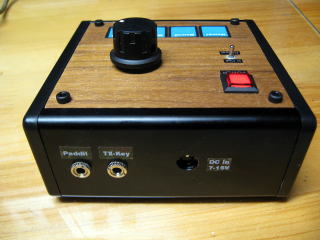

ケースに収まり完成したOlkey-F88		背面のパドル・RIG・電源コネクター

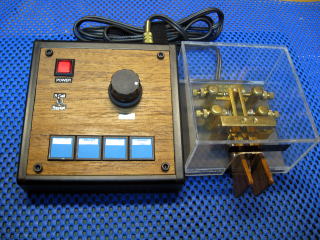

		パネル材と同じチーク材で製作したパドルレバーのCT　HAM　IAMBICとの組み合わせ

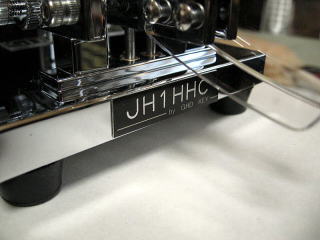

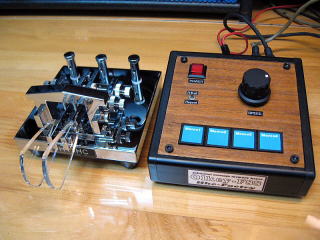

Olkey-F88ケーシングコンテスト優秀賞の副賞として頂いたＧＨＤ社ＧＮ507ＤＸとの組み合わせ。		オプションのコールサインプレートまで着けてい頂いた
