 製作実験 Ｎｏ１ |
 |
|
|
|
 |
 |

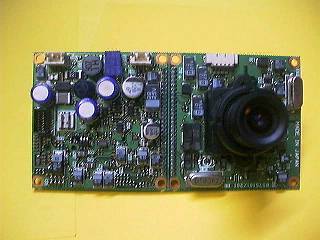

| 秋月電子の25万画素CCDカラーカメラユニット
F 1.4 ｆ=12.5mm TTL方式 AutoWhite バランス |

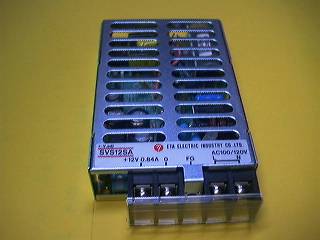

電源は小型のスイッチング電源 12Ｖ 0.8Ａ出力 |
 |
 |

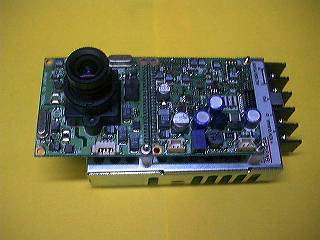

| カメラユニッとスイッチング電源を スペーサーを用いて一体型とした |

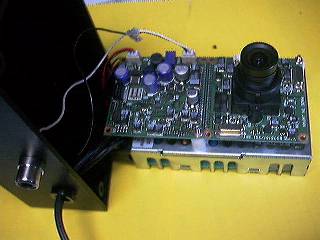

防水を考慮して２重ケース構造とし、 まずプラスチックケースに収める |
 |
 |

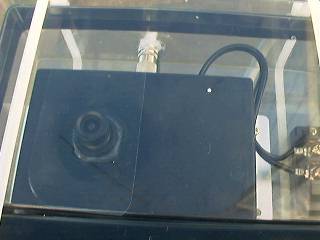

| ハイドロテクトフィルムを貼った透明ケース |

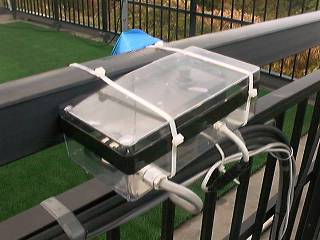

設置状態 |
| 透明のプラスチックケースに電源とカメラユニットを収納し、タワー下の屋上手すりに設置してみた。 電源とビデオ信号用のケーブルを外に取り出す。ケーブルとりだし部分は防水処理を忘れずに！ 雨天の場合、水滴が付着して映像が見にくくなるので、自動車サイドミラーに貼るＴＯＴＯ製のハイドロテクトフィルムを貼ると雨天ときでもきれいな映像を見ることができます。 |
|
 このカメラユニットはＮＴＣＳ準拠のビデオコンポジット信号が出力されていますので手持ちのテレビやビデオに直接入力が可能で、簡単にその場の映像を見ることができます。 |
|
 |
 |

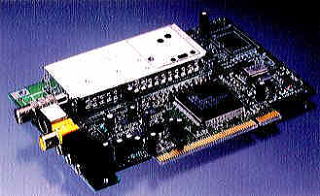

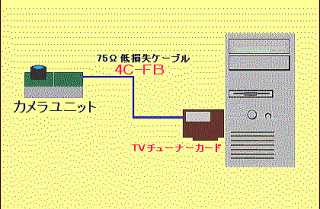

| カメラユニットからのビデオ信号入力までの距離がある場合（１０ｍ以上）低損失の７５Ω系同軸ケーブル（４Ｃ−ＦＢ）での引き込みをお勧めします。 | Ｊｕｓｔｙ製 ＴＶ Tuner 付 PCI キャプチャーカード JTT02 |
| 私の場合は、ＰＣにビデオ入力端子のあるＴＶチューナーカードが既設されていたので、ＰＣのモニター上で映像を見ることが出来るようになっている。 また、キャプチャー機能も 搭載されていたので、画像として保存もできる。 〔 下の画像 〕 |

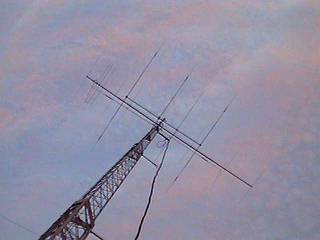

キャプチャー機能を使用して撮り込んだアンテナ画像
（カメラからアンテナまでの距離は約18ｍ）
