		2006.Oct.08　Renewal

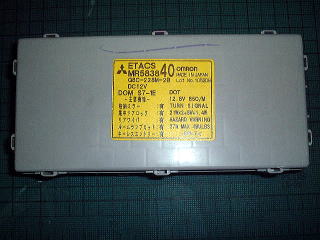

		三菱車の集中ドアロックやキーレスエントリー、ヘッドライト、ドアミラー、ワイパー等の電装品をトータルに制御しているCPUのこと。このCPUをETACS-ECU(エタックス）といいます。エンジン系ECUとは別のECUです。　エアトレックは、ハンドル右下のコインボックスの奥にジャンクションボックス（ヒューズボックス）がありますが、その裏側に装備されています。
このETACS-ECUが壊れると、電装品が動作不能となってしまいます。　　通常は、壊れることのないものですが、私は、自作のルームランプ（LED型）を取り付けた時に回路製作ミスで出力をショート　　させてしまいルームランプ系がコントロール不能となってしまいました。ルームランプ系のヒューズが飛ぶ前にETACSがや　　られてしまいました。（トホホホ・・・・・）　　エアトレックのETACS-ECUは２１０００円（税抜き）と高価です。私のように壊さないようにしてくださいね。

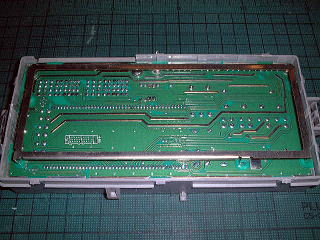

		ETACS-ECUの内部は、両面2層のプリント基板となっていて、金属のループが取り付けられています。このループは、キーレスエントリー用の受信機のアンテナで、どうやら２λのループ形式アンテナのようです。

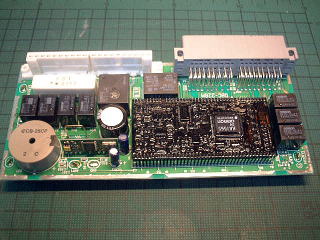

ETACS-ECUの内部
		・左上部のコネクターがジャンクションボックスに接続されている。・左下の丸いのが、セキュリティーアラーム。・各出力はオムロン製のリレーで制御されている。

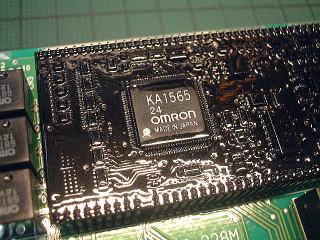

		ETACSの心臓部のLSI　KA1565と印刷されている。オムロンのロゴが付いているが、三菱が特注したLSIだと思われる。この、心臓部の基板は、LSI以外は全て黒い樹脂でモールドされていてさらにチップパーツが多用されており、回路の構成は不明だ。いわゆるブラックBOX状態。　一昔のETACSは基板自体の構成も簡単で、多少いじれたのだが。・・
ETACSの心臓部のLSI

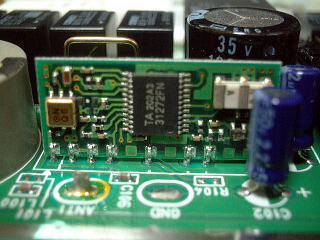

		キーレスエントリーようの受信機基板。手前左側にアンテナが接続されている。 TA31272FNという東芝セミコンダクタ製の移動無線用ICが使われていてこのICでキーレスエントリーのリモコンを制御している。

エアトレック装備のETACS機能
項目	設定
ｵｰﾄﾗﾝﾌﾟ機能のｾﾝｻｰ感度（オートライトコントロール装備車）	・高照度で点灯・標準照度で点灯　（初期設定）・低照度で点灯・低々照度で点灯
ﾍｯﾄﾞﾗｲﾄｵｰﾄｶｯﾄ機能	・機能有り：ｲｸﾞﾆｯｼｮﾝS/WがLOCK位置でﾃｰﾙﾗﾝﾌﾟを点灯させた時の自動消灯有り・機能有り：ｲｸﾞﾆｯｼｮﾝS/WがLOCK位置でﾃｰﾙﾗﾝﾌﾟを点灯させた時の自動消灯なし（初期設定）・機能無し
車速感応ﾜｲﾊﾟｰ機能（間欠ワイパー動作時）	・機能有り　（初期設定）・機能無し
電動格納ﾄﾞｱﾐﾗｰの自動復帰機能（キーレスエントリーのボタン連続操作でも格納・自動復帰動作有効）	・車速感応展開　（初期設定） 30ｋｍ/ｈで動作・イグニッション連動・キーレスエントリ連動・機能無し
ｷｰﾚｽｴﾝﾄﾘｼｽﾃﾑのﾊｻﾞｰﾄﾞｱﾝｻｰﾊﾞｯｸ（ロック時-２シグナル・アンロック時-1シグナル）	・ロック、アンロック共に機能有り　（初期設定）・ロック時のみ機能有り・アンロック時のみ機能有り・機能無し
ﾏﾙﾁﾓｰﾄﾞｷｰﾚｽｴﾝﾄﾘｼｽﾃﾑのﾊﾟﾜｰｳｨﾝﾄﾞ及びｻﾝﾙｰﾌ作動	・クローズ及びオープン作動有り　　　　　　　　　　（オープン作動はパワーウィンドのみ）・クローズ作動のみ有り　（初期設定）・機能無し
ｾｷｭﾘﾃｨｰｱﾗｰﾑホーン（●自分で設定可能　取り扱い説明書参照）	・ハザード機能有り：ホーン＆ハザード・ハザードノミ機能有り：ハザードのみ・キノウナシ機能無し　（初期設定）
ﾀｰﾝｼｸﾞﾅﾙﾌﾞｻﾞｰ	・機能有り・機能無し　（初期設定）
ﾙｰﾑﾗﾝﾌﾟの遅延消灯時間	・６０秒・３０秒・１５秒　（初期設定）・７．５秒・０秒　（遅延作動無し）
ﾊﾟﾜｰｳｨﾝﾄﾞ･ｻﾝﾙｰﾌﾀｲﾏｰ機能時間	・タイマー作動無し・３０秒　（初期設定）・３ｍｉｎ３分・１０ｍｉｎ１０分
ﾊﾟﾜｰｳｨﾝﾄﾞｷｰｵﾌﾀｲﾏｰ中の動作調整	・タイマー中も通常の操作受付　（初期設定）・ﾀｲﾏｰ中はﾊﾟﾜｰｳｨﾝﾄﾞメインS/Wから各ﾊﾟﾜｰｳｨﾝﾄﾞの操作を禁止
ｷｰﾚｽｴﾝﾄﾘｱﾝﾛｯｸ後のﾀｲﾏｰﾛｯｸ時間（キーレスエントリーでロック後誤ってアンロックしても設定時間後に自動的に再ロックしてくれる機能）	・３０秒　（初期設定）・１分・２分・３分
ﾊﾝﾄﾞｱﾌﾞｻﾞｰ	・機能有り　（初期設定）・機能無し
ﾜｲﾊﾟｰ連動ｵｰﾄﾗﾝﾌﾟ機能	・機能有り・機能無し　（初期設定）
ﾘﾔﾜｲﾊﾟｰ間欠時間	・８秒：連続作動無し　（初期設定）・４秒：連続作動有り・８秒：連続作動有り・１６秒：連続作動有り・連続作動　（間欠無し）
ｲﾝﾃﾘｱﾗﾝﾌﾟｵｰﾄｶｯﾄ機能	・自動消灯有り：３分・自動消灯有り：３０分　（初期設定）・自動消灯有り：６０分・自動消灯無し
ﾊﾟﾜｰｳｨﾝﾄﾞﾛｯｸ運転席作動	・ロック時全席操作可能　（初期設定）・ロック時運転席以外操作禁止
