改造計画　Ｎｏ３
	移動運用に愛用の50ＭＨｚ　ＡＬＬ　ＭＯＤＥポータブル ＦＴ６９０と今回改造のＨＬ−６６Ｖ
移動運用にちょっと旧式ですがＹＡＥＳＵ　ＦＴ６９０を使っています。 移動運用でもＰｏｗｅｒが欲しいと思い、中古でＨＬ６６Ｖを購入しましたが、このリニアーアンプは１０Ｗ入力で５０Ｗが出るように入力段でπ型のアッテネーターがかかっていますので、２.５Ｗ入力では50Ｗの出力が得られません。そこで、入力段のアッテネーターの値を変更して２.５Ｗで５０Ｗ出力になるように改造しました。
改造後は10W機での使用は出来なくなります。誤って使用するとＰＡ−Ｔｒを壊してしまいます。

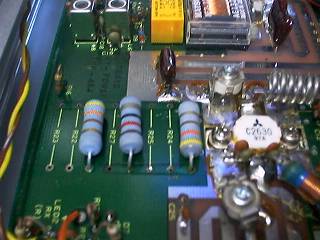

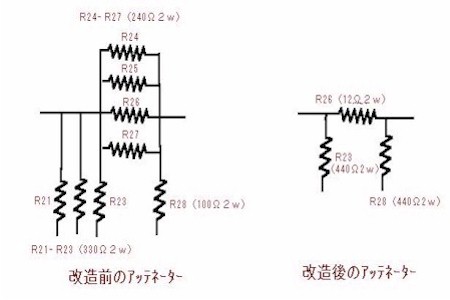

改造後の入力アッテネーターの状態		アッテネーター回路図

新たに取り付けるアッテネーター（抵抗は２ｗ以上の金属皮膜抵抗を使用すること）

改造に必要な工具＆パーツ

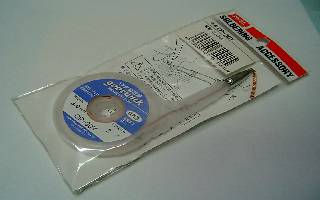

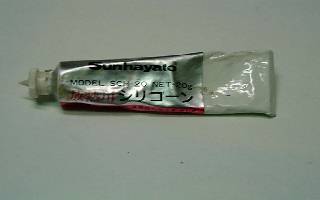

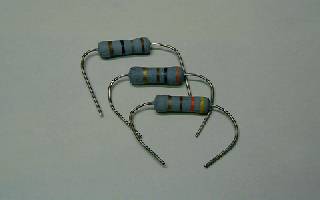

金属皮膜抵抗	放熱用シリコングリス	半田吸い取り線

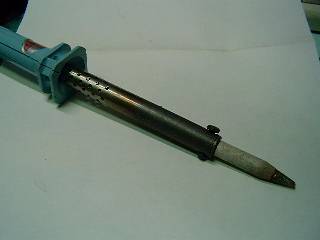

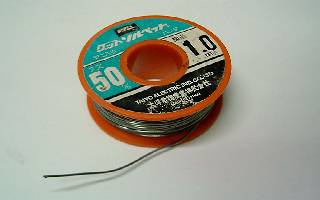

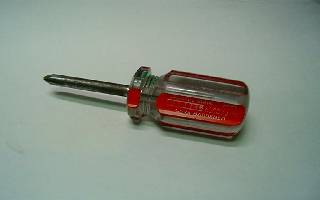

３０Ｗ半田ごて	半田	＋ドライバー
既存のアッテネーターは全て取り除き　４４０Ω×２ (2w)　１２Ω×１ (2w) の金属皮膜抵抗でπ型アッテネーターを形成します。　 改造後は約３ｄｂのアッテネーターになります。これで2.5ｗ入力で５０ｗ出力になります。
改造の方法　　　 　　　まず、この改造を行なうには、アンプの基板をケースから完全に外す必要があります。 　　　１　Ｐｏｗｅｒ　Ｔｒ　とドライバーＴｒ　のヒートシンクへの固定ねじを外す。 　　　２　基板に接続されている電源コードなど基板に接続されているものをはずします。 　　　　　（どこに、どの配線が接続されていてかしっかり覚えておいてね。） 　　　　　入力／出力のＭ型コネクターの半田付けも取る。 　　　３　基板のネジ４個を外し、ケースから基板を離脱する。　　 　　　４　Ｒ２１からＲ２８までの全ての抵抗を丁寧に半田吸い取り線を使って取り除きます。 　　　　　（この時あまり半田ごてで基板に熱を与えすぎると、パターンがはがれてしまうので注意！） 　　　５　取り除いた抵抗の部分に新しい抵抗を取り付ける。 　　　　　（Ｒ２１からＲ２３のいずれか１箇所に４４０Ω、Ｒ２４からＲ２７のいずれか１箇所に１２Ω、Ｒ２８ 　　　　　　の部分に４４０Ω） 　　　６　基板を元に戻す。このときＰｏｗｅｒ　Ｔｒ　とドライバーＴｒ　にシリコングリスを塗る。 　　　７　配線を元に戻して改造は完了！
