オームの法則 |
|
|
電子工作で必要になってくる大事な法則です。
|
|
|
▼公式 |
|
|
E = I・R これが公式です。
E = 電圧 I = 電流 R = 抵抗 です。
なので、電圧 = 電流 × 抵抗ということです。
|
|
|
▼見方を変えると・・・ |
|
|
上の公式は電圧を求めますが、式を変えると電流や抵抗も求めることが出来ます。
電流を求める時は、E = I・R Rを左辺に持っていくと、E/R = I という事で I = E/R になります。
抵抗を求める時は、E = I・R Iを左辺に持っていくと、E/I = R という事で R = E/I になります。
|
|
|

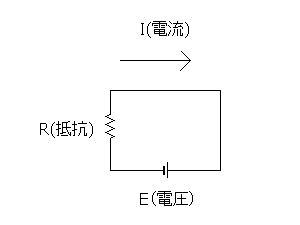

▼回路図 |
|
|

回路はこんな感じです。
|
|
|
▼計算してみました |
|
|
●電圧が1V、抵抗が1Ωの時、電流は、
I = E/R なので
I = 1÷1=1A 答えは、1Aです。
●電圧が5V、抵抗が10KΩの時、電流は?
I = E/R なので・・・
その前に”k【キロ ×1000】”や”M【メガ ×1000000】”、”m【ミリ ÷1000】”、”μ【マイクロ ÷1000000】”の単位は、換算しておく事。
10kΩ=10×1000【k】=10000Ω
I = 5÷10000 = 0.0005A = 0.5mA 答えは、0.5mAです。
若しくは、換算せず計算して答えの単位を変える方法もあります。
”k【キロ】”の時は、答えの単位に”m【ミリ】”をつける。
”M【メガ】”の時は、答えの単位に”μ【マイクロ】”をつける。
I = 5÷10 = 0.5mA 答えは、0.5mAです。
●電流が2mA、抵抗が1KΩの時、電圧は?
E = I・R なので・・・
2mA=2÷1000=0.002A
1kΩ=1×1000=1000Ω
E = 0.002×1000 = 2V 答えは、2Vです。
|
|
|
▼実験です |
|
|
以下編集中・・・
|
|
|
|
|
|
|
|
|
