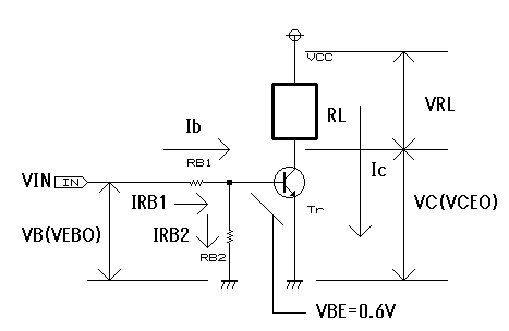

電子工作に役立つ計算フォームです。 オームの法則　計算フォーム　 　 I = A mA μA 　=　V　/　 Ω ｋΩ MΩ E = 　=　 A mA μA 　×　 Ω ｋΩ MΩ R = Ω ｋΩ MΩ 　=　V　/　 A mA μA 定電圧ダイオードの計算フォーム　　 　 定電圧ダイオードのタイプ　 2.0 2.2 2.4 2.7 3.0 3.3 3.6 3.9 4.3 4.7 5.1 5.6 6.2 6.8 7.5 8.2 9.1 10 11 12 13 15 16 18 20 22 24 27 30 33 36 39 V　 0.5 1.0 W 入力電圧V　 最大電流（無負荷状態）＝ A mA μA 　　 抵抗値の計算＝ Ω ｋΩ MΩ 　　 必要電流（無負荷状態）＝ A mA μA 必要電流を流す為の抵抗値の計算＝ Ω ｋΩ MΩ 　　 　　 トランジスタ・スイッチ-飽和状態にする為の最大抵抗値（ベース抵抗（RB1)）の計算　 ▼設計段階に必要な条件 Vcc=V 負荷の抵抗(RL)=Ω 負荷にかかる電圧(VRL)=V 入力電圧(VIN)=V ベース−エミッタ間電圧（VBE）=V 最低ｈFE= ▼計算　 コレクタ電流（IC）=mA 必要なベース電流（IC/ｈFE）=mA ベース抵抗（RB1)にかかる電圧 (VIN-VBE)=V ベース抵抗（RB1)((VIN-VBE)/IB)=kΩ オーバードライブ(RB1/2)=kΩ 　 　 　 　 　 　▼修正履歴 2008年（平成20年）09月16日　完成 2008年（平成20年）10月16日　デザインを修正 Copyright (c)2001-2008 T.S FT-SYSTEM All Rights Reserved.
