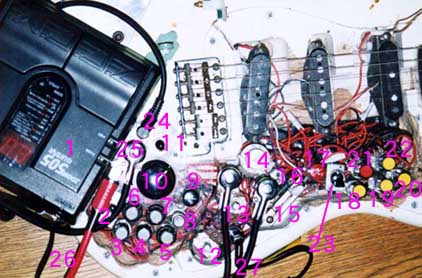

10)ステレオアウト用VR
11)出力セレクター
12)トレブルCR
13)バスCR
14)モノアウト用VR

15)P.Uセレクター
16)ループスイッチ
21)マルチサイレン+
　　EQジェネレイト部VR
23)ステレオアウト用
MONO/ STEREOセレクター

24)エフェクトアウト
25)エフェクトリターン（ST）
26)ノンブーストアウト
27)ステレオラインアウト

エフェクト部

ZOOM・505は、一万円以下で買えるマルチエフェクターです。
個人的には大絶賛な一台です。
ギターに組み込まれたプリアンプと相性がいいのか？
ループさせたときの音のバリエーションの多さには、感動しました。
ちなみに入力を２系統に改造し、ギターとマイクをつないでいます。

EQジェネレイター部

これはイコライザーを改造して、極度にフィードバックさせて内部発振させています。
元のイコライザーは手作りキットのモノです。
ギターを弾くときに、ベーシック・ドローンを流すこともできます。
シンセサイズ効果も目を見張るモノがあります。

マルチサイレン部

これは手作りキットで制作しました。
色々な音が出せるのでとても気に入っています。
E.BOX-1に搭載されてるのに比べ、オールマイティー型です。

回路変更・出力・
ギター部

何と言ってもこのギターの良いところは、出力が独立して２系統出せる事が出きる事です。ステレオラインアウトと、モノのベースアンプにつなぐ事が可能なのです。
これによって、かなり深めのコーラスなり激しく歪ませても、もう一方をクリーントーンにしていれば、なんだかんだいっても芯のあるサウンドが得られます。位相のずれがそんなに無いのも嬉しいです。

後はループスイッチ（16）ですね。
これをオンにするとギターから信じられない音が出てきます。
このギターに組み込まれている、エフェクト及び発振部が否応なく内部ループを起こし、強烈なフィードバックもしくは発振をします。
だけどコントロールすることは出来るので、実用価値十分です。
