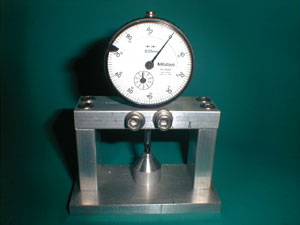

残念ながら 時空を超えることはできません デスモシムを計る冶具です シムは完全には当たり面が並行ではなく マイクロメーターで計っても メーターを当てる場所に よって 値が変わってきます 特に 締めシムを計測するには 三段重ねになり 上手に支持するのが大変です ducatiビデオを見て考えていました メーターのセットを変更せずに開けシム 締めシムを 短時間に計測できる ゲートです |
|

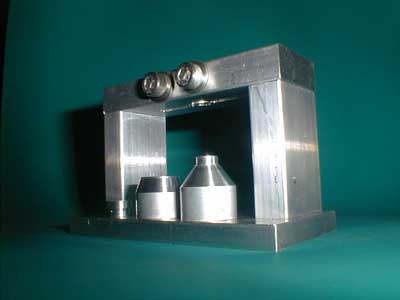

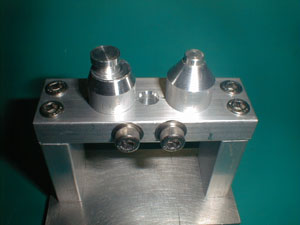

0.01を計測しようとしています ケート部分は30x12.5mm7N01を奢りました アダプターは右 開けシム用 頭はバルブステムの径に 合わせてあり ここにシムを被せます 左 締めシム用 ハーフリングの収まり位置とベース間 を計る為に シムに被せて使います |
|
開けシム測定 ダイヤルゲージをセットして 開けシムアダプターの 高さで０mmを設定 |
|

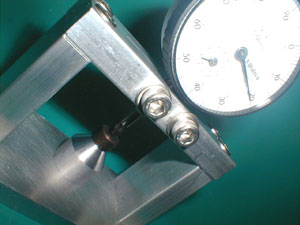

アダプターにシムを被せて はさみこみます シムを回すと 数値に変化が現れますが普通です 真中で一本勝負か 1/2径で小さな値を拾うか ルールを決めるのは本人です |
|
締めシム測定 ベースとキャップを重ねた状態でダイヤルゲージを ０mmに合わせる この高さが 開けシム アダプターと同じ高さならば メーターを修正することは必要では無いのですが 私の旋盤の技量では0.05mmまでしか詰められませんでした まあ ダイヤルを少し回すだけですから |
|

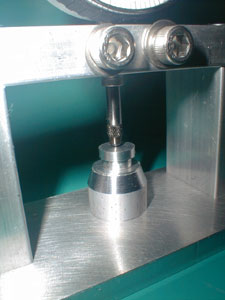

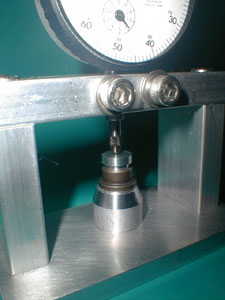

キャップを締めシムに被せて ベースに乗せて計測します マイクロメーターで計測してあったシムを幾つか 計ってみましたが 全体的に0.02mmほど多く表示します デスモシム調整は絶対的な数式はありません 常に相対的な調整です 構成部品の接触によって決まってくるのですから 悪く言えば結果オーラーイです 冶具の熱膨張もあるはずですが 時々０を確認すれば 問題は無いと思っています |
|
| |
