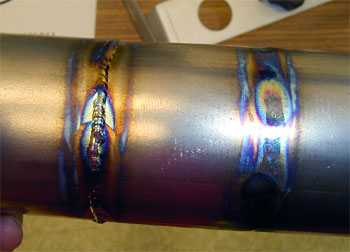

チタンの溶接
左 ロウ棒とアフターシールドのみ
(溶接トーチの治具部にアルゴンシールド)
右 電極のみとアフターシールド+バックシールド
(母材裏側をアルゴンで満たす バックシールド)
バックシールドだとツルツル ピカピカ
表面を研磨した様に見えます。
|
|
アフターシールドの裏側
酸化していて接合部に隙間 段差が見える
表面のロウ材での結合に見えます。
|
|

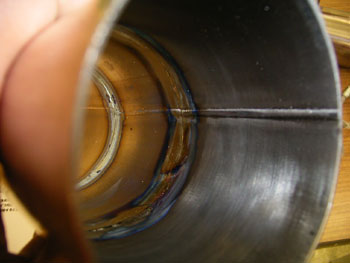

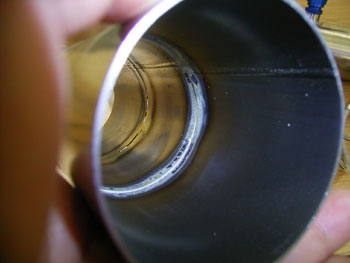

バックシールドの裏側
こちらも表と同様にツルピカ
完全に溶け合ってます。
|
|

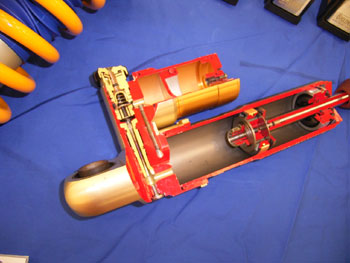

オーリンズ カットモデル
|
|

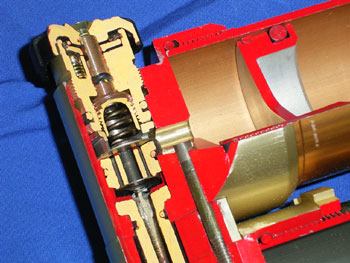

コンプレッションアジャスター部
シリンダーからロッドの容積ぶんだけリザーブタンクに
押し戻される流量を制御するバルブのテンション
調整機構
|
|

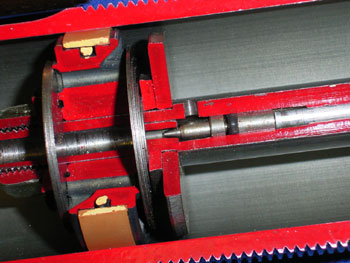

リバウンドアジャスター 部
ピストン下シリンダーから上シリンダーに流れる通路の
一部をニードルで流量を調整
|
|

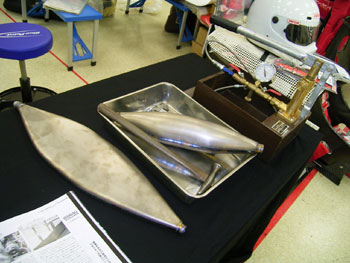

水圧によって円筒形を作る方法です
創造以上に丸くなる物ですね。
|
|

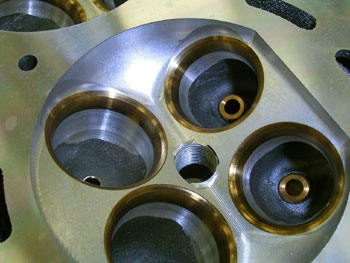

燃焼室容積の気筒間のバラツキを無くすための
燃焼室全体をNC全面機械加工。
リン青銅 EXバルブガイド
アルミ青銅 INバルブガイド
ベリリウム バルブシート
バルブシート内径合わせ
異常燃焼を避ける為の IN側のスキッシュエリア除去
|
|

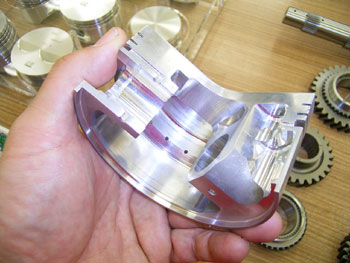

鍛造ブランクより削り出しのピストン
A2618? A4043?
|
|
タイヤ交換て
|
|
一番のピカピカ |
|
Tuning FORUMと言う セミナーもあり
「ピストンの表面コーティング 個体潤滑について」
「排気システムの寸法と同調管の効能について」 を
聞いてきました 詳細はまた
|
