ダンパー構造と乗り心地

皆さんのシトロエンの乗り心地のイメージは・・・・・？

Hydro
CITROPOLIS　No13より

もちろんエアークッションなどと？

fig1 よく目にする右図のような説明をみると誰でもそんな気になりますよねー・・・
それにスフェアーのガス圧が下がるとクッションも悪くなるしー・・・

ということでガス圧が大事ということになりますが、他にも忘れてはならないのはダンパーの存在です。

ハイドロ車のサスペンションのバネに相当するのがニュウ（Ｐｎｅｕ　空気）の部分、すなわちスフェアー内部の窒素ガス室ですが、そのメリットは格段にコンパクトながら大きなストロークの取れる非線型スプリングになることです。
このスプリングに車体の荷重を伝えて支えているのがハイドロ（Ｈｙｄｒｏ　水）＝油の入った油圧シリンダーですが、この荷重（タイヤからの入力）の伝わり方をコントロールしてスプリングの特性を生かした乗り心地にしているのが、スフェアー入り口にあるダンパーです。

ダンパーの位置

fig2

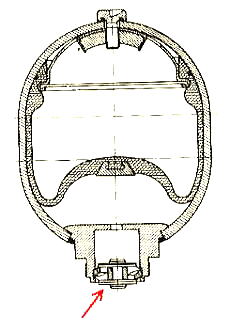

右図はスフェアーの断面ですが、ダンパーはスフェアーの首のネジの部分（赤矢）に組み込まれています。

因みに、ダンパーが組み込まれているのがスフェアー、ダンパーの無いものがアキュムレーターと呼ばれ、構造は似ていますがその役目はまるで異なります。

ダンパーの構造

fig3

右の写真がダンパー部の外観です。構造が解り易い様に板バネの部分を曲げて持ち上げてあります。

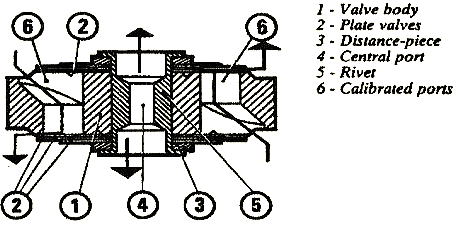

その構造は下図に示す様に、８ヶ所の補正流路穴（6）の明いた円筒のバルブボディー（1）の両面に、プレートバルブ（2）となる丸い板バネが数枚づつ、中心にセントラルポート（4）を持つ止め金具リベット（5）で絞められています。

fig4

ダンパーの働き

ダンパーは、タイヤの上下運動によってサスペンション・シリンダーが伸び縮みするのに伴ってスフェアーに出入するＬＨＭオイルの流量をコントロールしています。

タイヤの上下運動がゆっくりの場合、すなわち道路のうねりなどを通過する時には、主にセントラルポートを流出入するＬＨＭ（紫矢）の量を制御するだけで車体の揺れは抑えられています。
ところがタイヤの上下運動が急激な場合、すなわち道路の凸凹などを通過する時には、多量のＬＨＭを流出入させてやらないとそのショックが車体に伝わってしまいますので、流路面積が格段に大きい補正流路を開いてやってそのショックを吸収しています。

この時の流路開閉のチェックバルブの役目をしているのがダンパーの上下にある板バネで、普段は補正流路穴を塞いでいますが、反対側からのＬＨＭの圧力がかかると下図の様にしなって穴との隙間を作りＬＨＭを逃がしています（赤矢　及び　白矢）。

両面の板バネはそれぞれ反対側からの入力に対して働くように、上下対称になっています。従って、補正流路穴は伸び縮みそれぞれ４ヵ所づつとなります。
この板バネは上下及び車種により枚数が異なります。

fig5

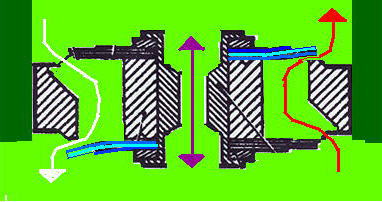

ダンパーに対するＬＨＭの流出入の様子を下の写真で説明します。

うねり通過時などのＬＨＭの流出入は、赤矢印のようにセントラルポートで起きます。

凸凹通過時などのＬＨＭの流出入は、
まずサスペンションが縮む時には、黄矢印のように補正流路穴にＬＨＭが流入しスフェアー内側のプレートバルブを押し上げてスフェアー内部に侵入します。
逆にサスペンションが伸びる時には、青矢印のように補正流路穴からＬＨＭが窒素ガスの圧力で押し出され、プレートバルブを押し上げてシリンダーに戻ります。

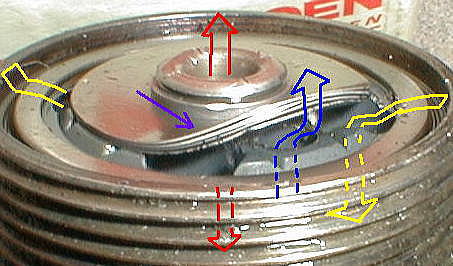

写真はＣＸフロントのダンパー部ですがＬＨＭ戻り側のプレートバルブが４枚の板バネで構成されている事がわかります。

fig6

乗り心地への影響

（1）　セントラルポートの直径
　　　この部分で長周期の振動を吸収します。
　　　

孔径が不足すると、道路のうねりを拾うことになりフラット感に欠けるようになります。
孔径が大き過ぎるとダンピング不足となり、ボディの揺れが止まらなくなります。ふわふわして昔の高級車のイメージ（ＤＳ）となりますが車酔いを起こし易くなります。
いわゆる穴ほじ加工も同じ効果となります。

（2）　プレートバルブの硬さ（バネ特性）
　　　この部分で短周期の振動を吸収します。

バネレートが低くなると、ショックを吸収しやすくなります。乗り味がマイルドになりますがハイドロ車の場合にはロールし易くなります。
バネレートが高くなると、ハーシュネスは強くなりますが足廻りが固まります。

コンフォート玉と呼ばれる社外品はこのバネレートが低くなっています。
下の比較写真で板バネの形状が異なることが解ります。


純正品	社外品
