地磁気観測

地磁気観測センサを用いて地磁気観測を行っています。センサからの出力である　Ｘ軸（南北成分）とＹ軸（東西成分）を取り出し、平面上の磁力強度である水平強度（μＴ）（マイクロ　テスラ）と北方向からの磁北のずれである　偏角（deg）（分度器の単位の度）を求めています。

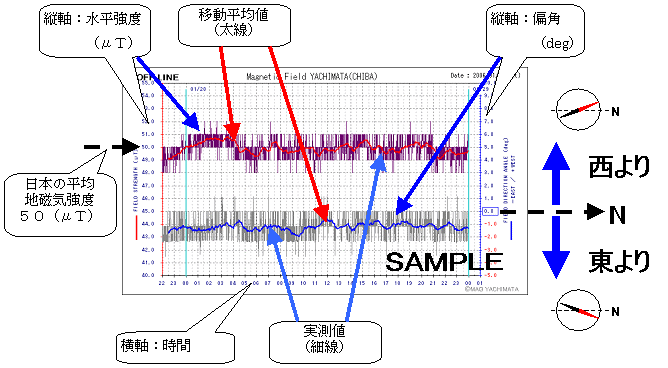

八街観測点における水平強度は　約５０μＴ（50,000nT）であり、日本の平均地磁気強度（50,000nT）と一致しています。偏角は北方向を０として西よりの場合は＋、東よりの場合は−としてグラフに現しています。
データは１分毎に取得していますが、値は常に変動しているものなので、実測値（細線）と３０分間の移動平均（太線）からグラフに表示しています。
