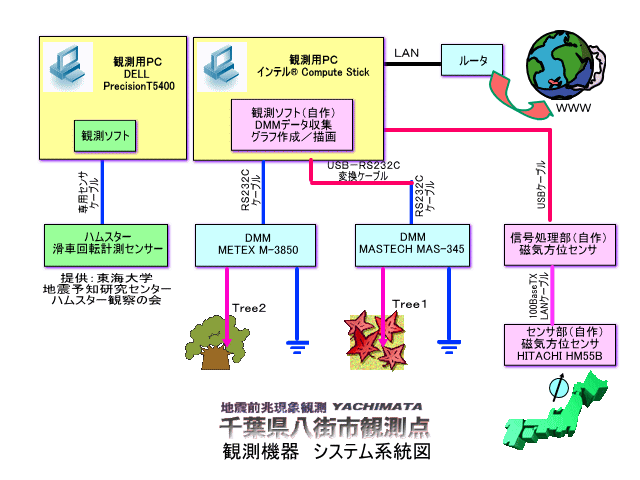

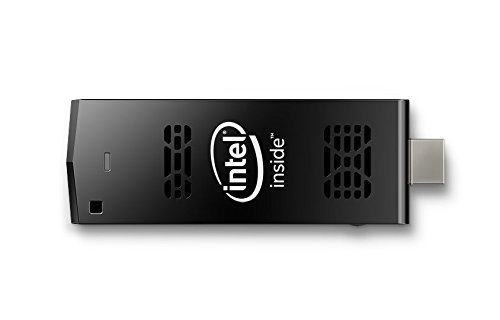

インテル Compute Stick

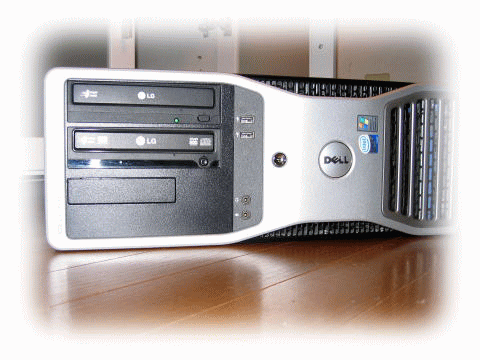

DELL
PrecisionT5400

ハムスター

＆

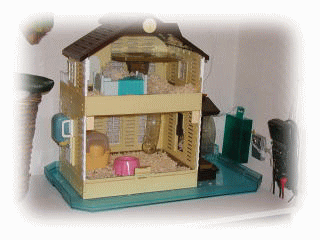

ハムスターハウス

モニタカメラ

観測樹木

Ｔｒｅｅ１　モクレン

Ｔｒｅｅ２　キンモクセイ

測定器DMM

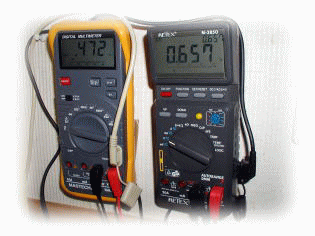

ＭＡＳＴＥＣ　ＭＡＳ－３４５（左）　　ＭＥＴＥＸ　Ｍ－３８５０（右）

配線工事

ＤＭＭプローブは、サッシレールの一部を
削り屋外に出す

屋外に出たところでメンテナンス用の配線ボックスで
屋内配線と屋外配線の接続を行う。

屋外の起点となる位置で、方向毎に配線分配を行う。

この部分の土の中に配線ホースが埋まっている。

配線方向が変わる位置（９０度）にも配線ボックス
を配置し、内部で配線の余長を確保。

最端部分にも配線ボックスを配置し、＋電極ラインと
ー電極ラインを分離。

アース端子工事

アースはφ１０ｍｍ×１０００ｍｍ。
地中深く埋め込むと同時にリード線部分での水分接触をなくすためリード線部分は絶縁処理。

地磁気観測センサ

センサ部
（非磁性材料を考慮しプラスチック筐体）

信号処理部

■地磁気観測センサ■

磁気方位センサチップ：日立金属　HM55B
チップ内にMR素子構成のホイートストンブリッジを2ヶ配置。地磁気はX軸成分、Y軸成分として各ブリッジの電位差Vx、Vyとして出力され、その比を取ることでX軸Y軸に対する地磁気ベクトルの方位を検出する。

信号処理部：汎用マイコン搭載USB通信ボード
動作シーケンスは内部ＥＥＰＲＯＭ内に記録。

ケーブル：汎用100BaseTX　LANケーブル
（センサ－信号処理部間ケーブル）

地磁気観測センサからのデータ出力は、Ｖｘ値（南北成分）、Ｖｙ値（東西成分）、方位角（北からの西回り角度）が出力される。

方位角誤差の精度向上のため、Ｖｘ値とＶｙ値のみ使用。

センサ実装状態
（天井にマジックテープで固定）

極性定義

■極性定義■

センサX軸＋を北に向け（その時Y軸＋は東を向いている。）センサを時計回りに回転させた角度θを＋として定義している。
実運用ではセンサは固定であり、Ｖｘ／Ｖｙ値より方位角θを求め、磁北が西よりの場合は＋、東よりの場合は－として北方向を中心に＋／－で偏角を表記している。
　θ＝arcｔａｎ（-Ｖｙ／Vx）

また、Ｖｘ／Ｖｙそれぞれの出力より水平強度を算出している。
　Fh＝ｓｑｒｔ（Vx^2　＋　Vy＾2）

■取付方向■

センサＸ軸＋方向を方位磁針を用いて磁北に向けて（Ｙ軸＋方向が東となる）天井に取付け。2005/12/24

観測ソフトウェア
（データ収集）

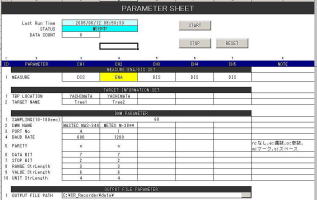

ＤＭＭデータ収集ソフト（自作ソフト）

収集可能ＣＨ数：最大５ｃｈ
サンプリング：　６０秒間隔（選択可）
ＣＯＭポートに複数接続された機器からのデータ収集と管理を行う

観測ソフトウェア
（グラフ化）

ＨＰ（携帯版含む）で表示しているグラフ化処理ソフト　（自作ソフト）

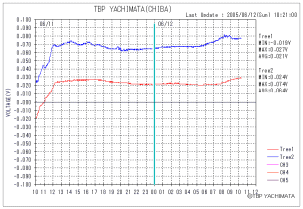

・ＴＢＰ　グラフ化ソフト
・地磁気グラフ化ソフト

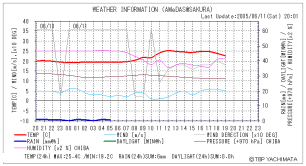

・ＡＭｅＤＡＳ　グラフ化ソフト
・ハムスターグラフ化ソフト
