How to decorate die cross section
area
Rough polish, 600 grit sand paper
-> 50 um -> up to 0.05 um polisher DI water rinse/Metanol + dry nitrogen
Then use chemicals below to decorate
die cross section.

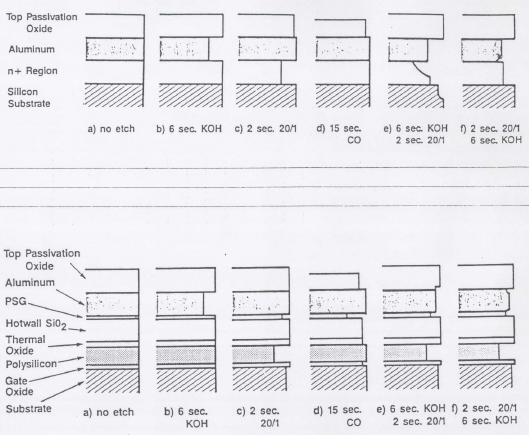

Chemicals(example)
1. HF - HNO3 - H2O
2. BOE
3. 20/1(20 - HNO3, 1 - HF)
4. KOH (Satulated KOH, 85%/KOH/DF)
5. CO (Common oxide: 7-HF, 1- NH4F)
Doped Si:
20-1 (HNO3 - HF) (2 sec)
Metalization:
KOH ( 5 sec)
Oxide:
BOE ( 2 Sec)
20 - 1 (HNO3 - HF) ( 2 sec)
|
